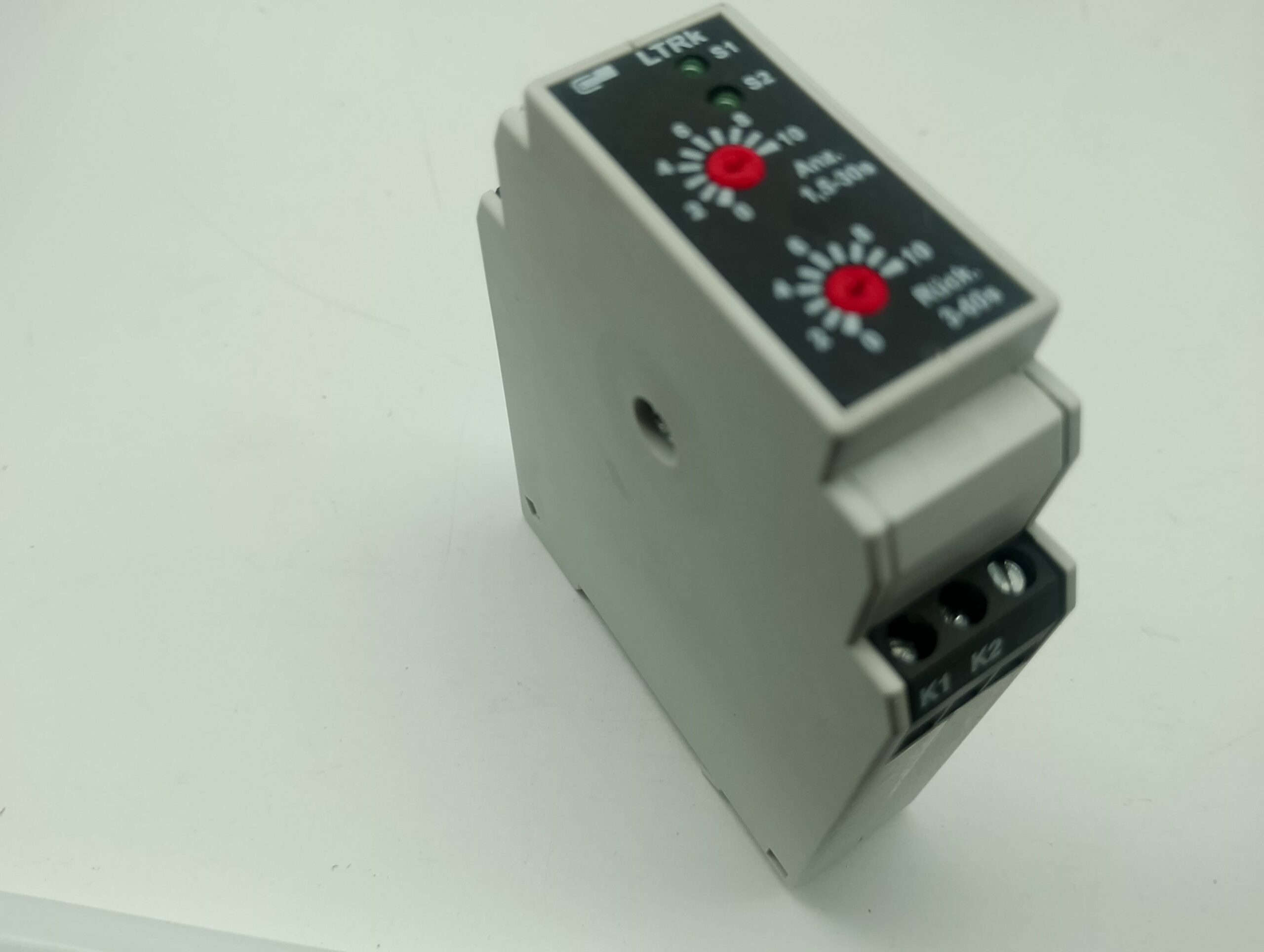

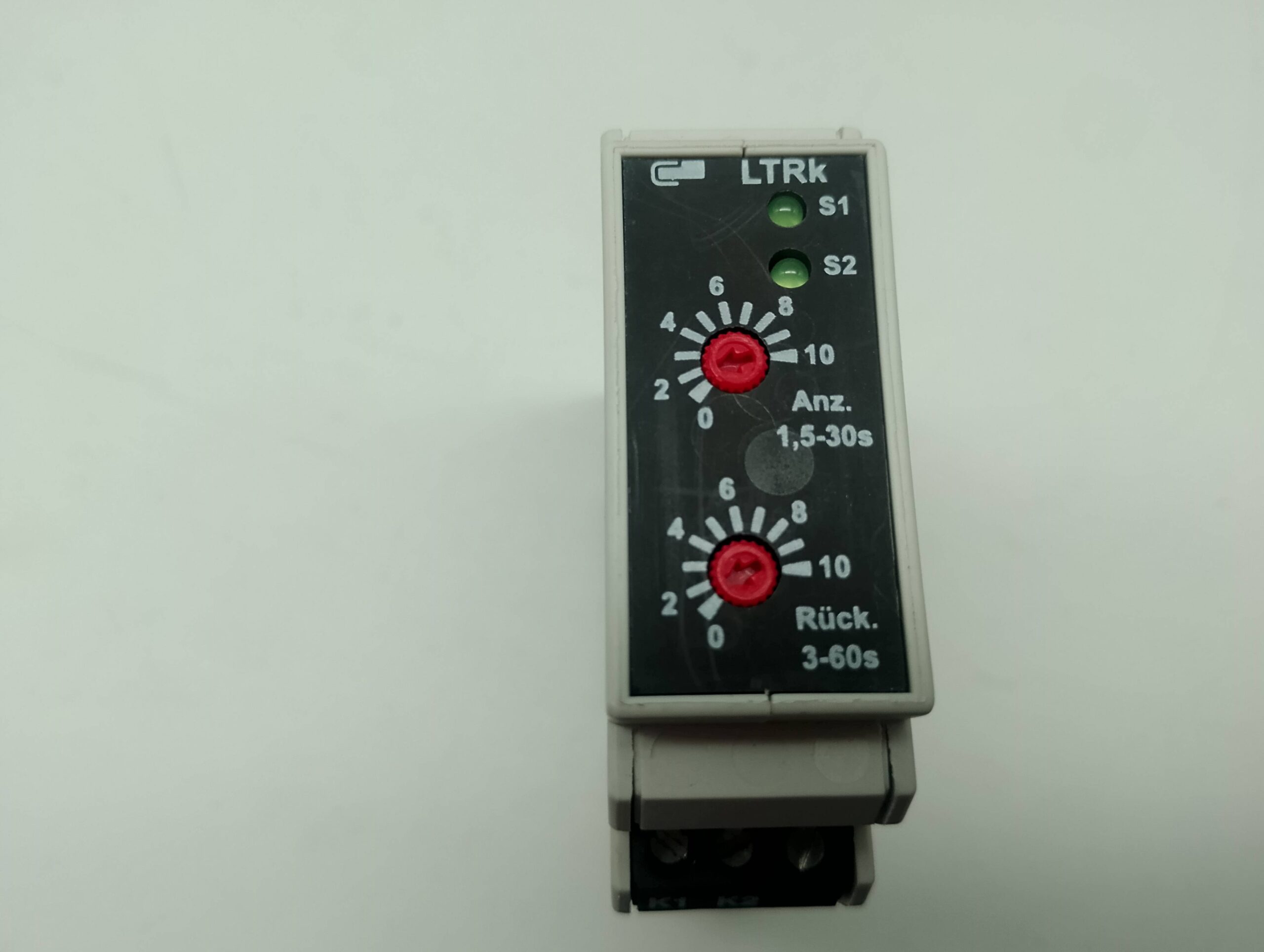

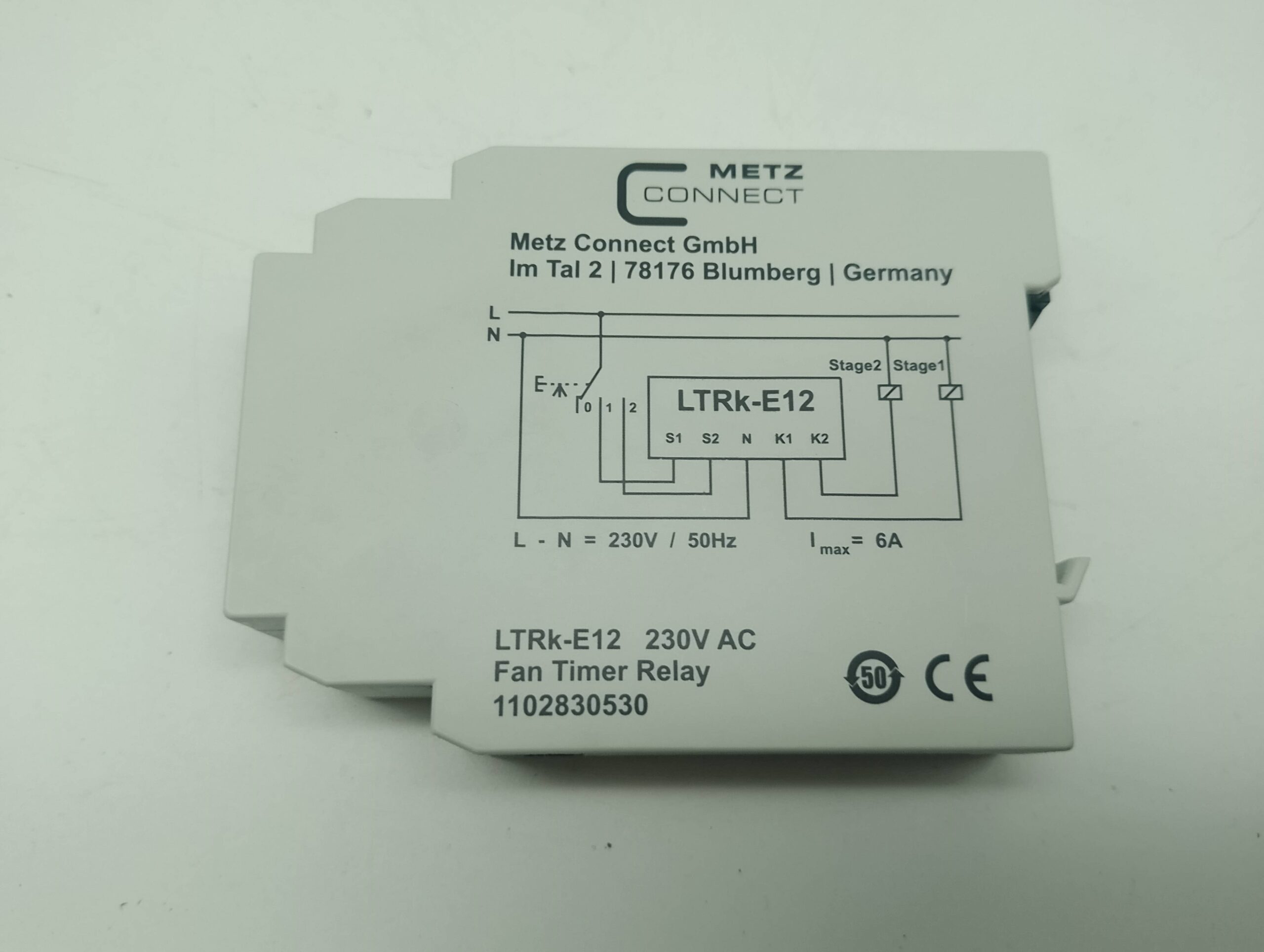

METZ CONNECT LTRk-E12 – Lüftertimerrelais
Das METZ CONNECT LTRk-E12 ist ein elektronisches Lüftertimerrelais für die automatische Steuerung von zweistufigen Lüftern und Motoren. Die Anzugs- und Ausschaltverzögerung lassen sich unabhängig voneinander einstellen. Die beiden Schaltausgänge sind gegenseitig verriegelt.
Technische Daten
- Hersteller: METZ CONNECT
- Typ: LTRk-E12
- Artikelnummer: 1102830530
- Betriebsspannung: 230 V AC ±10 %
- Frequenz: 50–60 Hz
- Anzugsverzögerung: einstellbar bis 30 Sekunden
- Ausschaltverzögerung: einstellbar bis 60 Sekunden
- Ausgänge: 2 gegenseitig verriegelte Relaisausgänge
- Schaltleistung: 6 A bei AC1 / 1,5 A bei AC3
- Anzeige: LED-Betriebsanzeige
- Montage: Hutschiene TH35
- Anschluss: Schraubklemmen
- Abmessungen: ca. 22,5 × 75 × 95 mm
- Schutzart: IP40 (Gehäuse) / IP20 (Klemmen)
- Montageposition: beliebig
Funktion
Das Relais ermöglicht eine zeitverzögerte Umschaltung zwischen zwei Lüfterstufen. Bei Anforderung der zweiten Stufe wird zunächst die erste Stufe aktiviert. Nach Ablauf der eingestellten Anzugsverzögerung erfolgt die Umschaltung auf die zweite Stufe.
Beim Abschalten sorgt die einstellbare Ausschaltverzögerung dafür, dass der Lüfter noch für die vorgegebene Zeit nachläuft.
Hinweis: Der Anschluss und die Installation von elektrischen Betriebsmitteln dürfen nur durch eine entsprechend qualifizierte Elektrofachkraft erfolgen.
Dieser Artikel ist gebraucht und in einem guten Zustand. Keine Originalverpackung.
Der Artikel war bis zum Ausbau in Betrieb und wies keine Mängel auf.
Wir möchten Sie darauf hinweisen, dass alle stromführenden Komponenten von einem Fachmann eingebaut und überprüft werden müssen.
