Beschreibung
Dieser Artikel ist gebraucht und in einem guten Zustand. Keine Originalverpackung.
Der Artikel war bis zum Ausbau in Betrieb und wies keine Mängel auf.
Wir möchten Sie darauf hinweisen, dass alle stromführenden Komponenten von einem Fachmann eingebaut und überprüft werden müssen.
Die vorliegende Website wird nicht von Hager gesponsert, genehmigt oder unterstützt.
Der Name und die Bezeichnung ist rechtlich geschützt.
Das Warenzeichen Hager dient zur Identifikation der Ware und soll keine Verletzung der Schutzrechte darstellen
Hinweise: CE-Kennzeichnung gemäß EU-Verordnung
Produktdatenblatt: Hager MBN 616 B16 3/N Sicherungsautomat Leitungsschutzschalter
Produktbezeichnung:

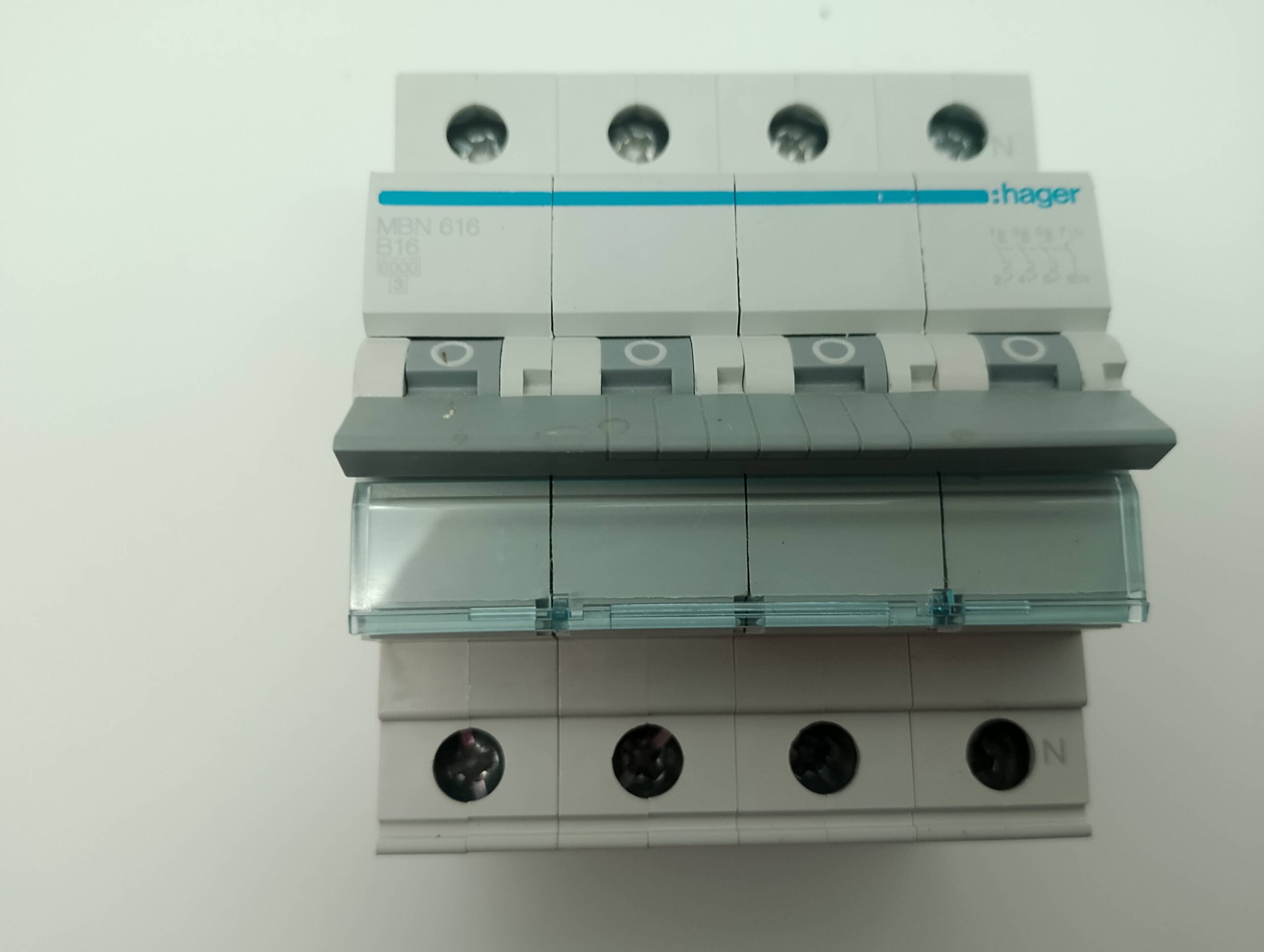

Hager MBN 616 B16 3/N Sicherungsautomat
Typ: 3-polig + Neutralleiter (3P+N)
Nennstrom: 16A
Auslösecharakteristik: B
Bemessungsschaltvermögen: 6 kA
Anzahl Module: 4 Module
Technische Merkmale:
- Elektrischer Strom:
- Nennstrom bei 25°C: 16,5 A
- Nennstrom bei 20°C: 16,9 A
- Nennstrom bei 15°C: 17,3 A
- Nennstrom bei 10°C: 17,7 A
- Nennstrom bei 5°C: 18,1 A
- Nennstrom bei 0°C: 18,5 A
- Nennstrom bei -5°C: 18,9 A
- Nennstrom bei -10°C: 19,3 A
- Nennstrom bei -15°C: 19,7 A
- Grenzkurzschlussstrom (Icu) bei 400V AC:
10 kA (nach IEC 60947-2) - Nennspannung:
230V – 400V AC - Isolationsspannung (Ui):
500V - Drehmoment (obere und untere Klemme):
2,80 – 2,80 Nm - Stoßspannungsfestigkeit:
4000 V - Frequenz:
50 – 60 Hz - Anschlussquerschnitt:
- Massiver Leiter: 1 – 35 mm²
- Flexibler Leiter: 1 – 25 mm²
- IP-Klasse (Ingress Protection):
IP20 - Betriebstemperaturbereich:
-25 °C bis 70 °C - Luftfeuchtigkeitsschutz:
Geeignet für alle Klimabereiche
Installations- und Montageinformationen:
- Montagemöglichkeit:
Ja, für modulare Geräte - Klemmenanschluss:
Schraubanschluss 360° (für obere und untere Klemme) - Nennstromdrehmoment:
2,80 Nm
Sicherheit und Energiebegrenzung:
- Energiebegrenzungsklasse (I²t):
3 - Grad der Verunreinigung:
2 (nach IEC 60664/IEC 60947-2)
Abmessungen:
- Höhe: 83 mm
- Breite: 70 mm
- Tiefe: 70 mm
Wichtige Hinweise:
Dieser Sicherungsautomat ist für den Einsatz in Niederspannungsanlagen geeignet und erfüllt die erforderlichen Sicherheitsvorgaben gemäß den internationalen Normen IEC 60898-1 und IEC 60947-2. Achten Sie darauf, dass die Installation nur durch qualifizierte Elektrofachkräfte erfolgt.
This item is used and in good condition. No original packaging.
The item was in use until it was removed and had no defects.
We would like to point out that all live components must be installed and checked by a specialist.
This website is not sponsored, approved or endorsed by Hager.
The name and designation are legally protected.
The Hager trademark serves to identify the goods and is not intended to represent an infringement of intellectual property rights.
Notes: CE marking in accordance with EU regulations
