Beschreibung
Produktbeschreibung

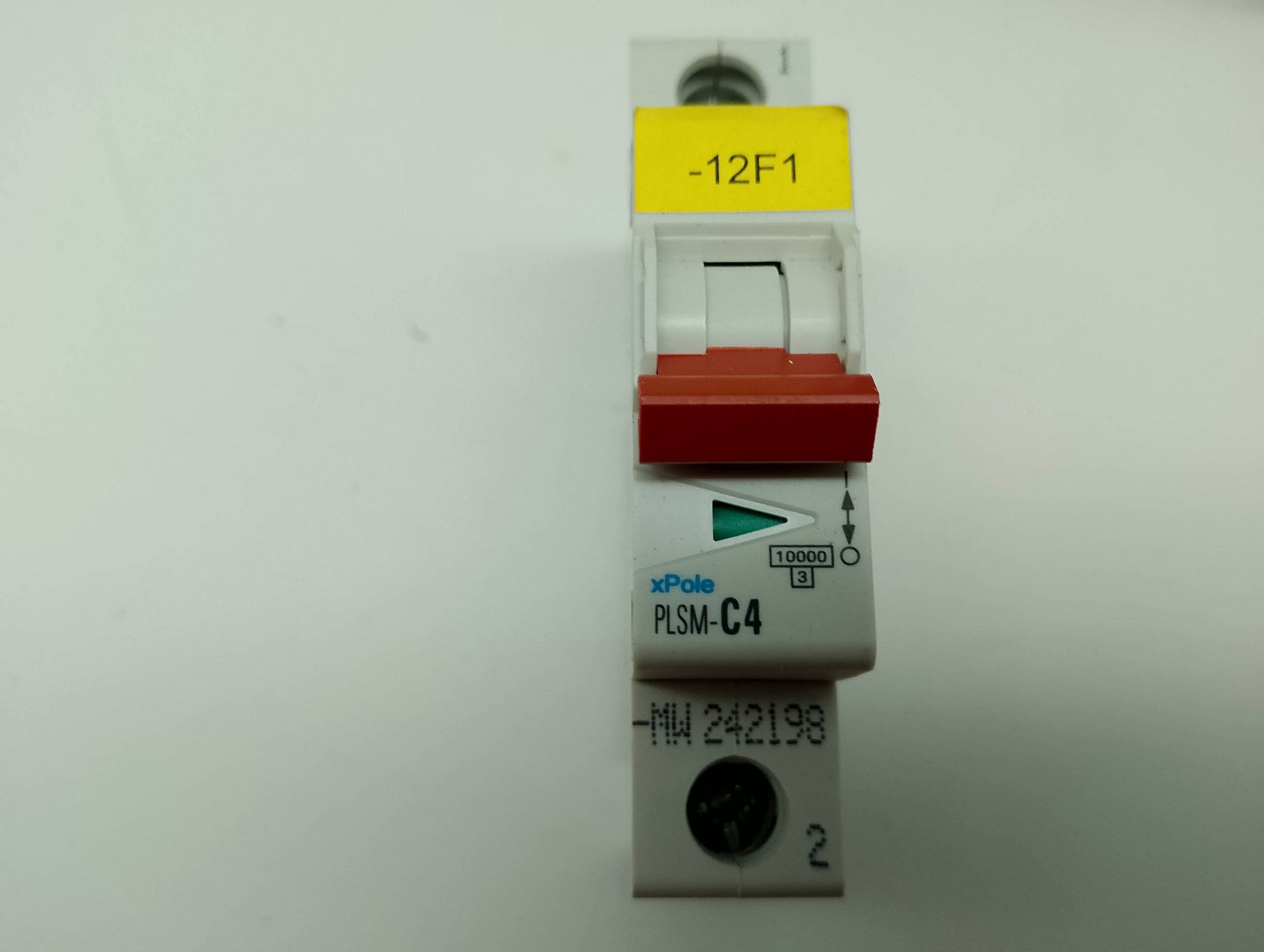

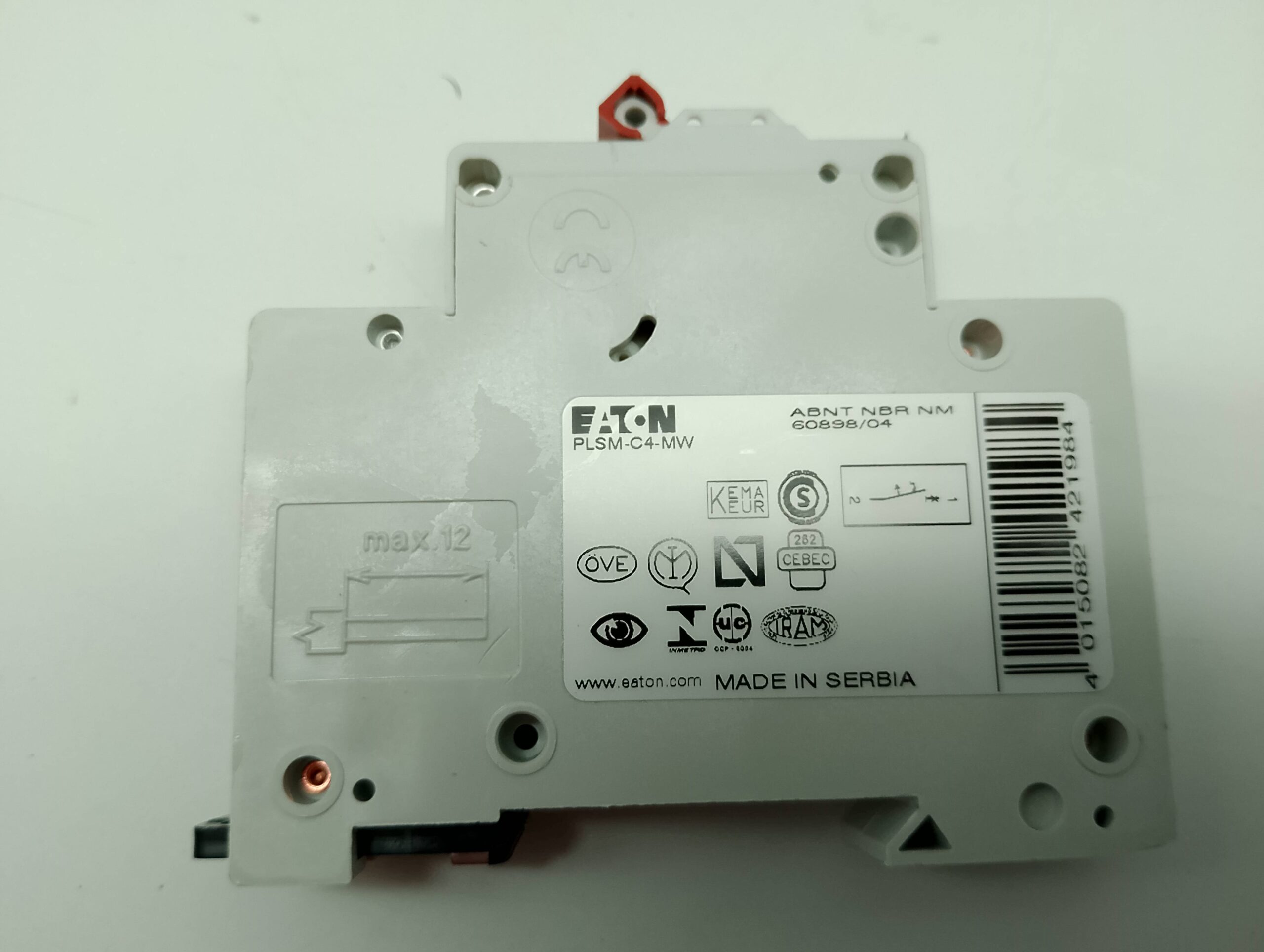

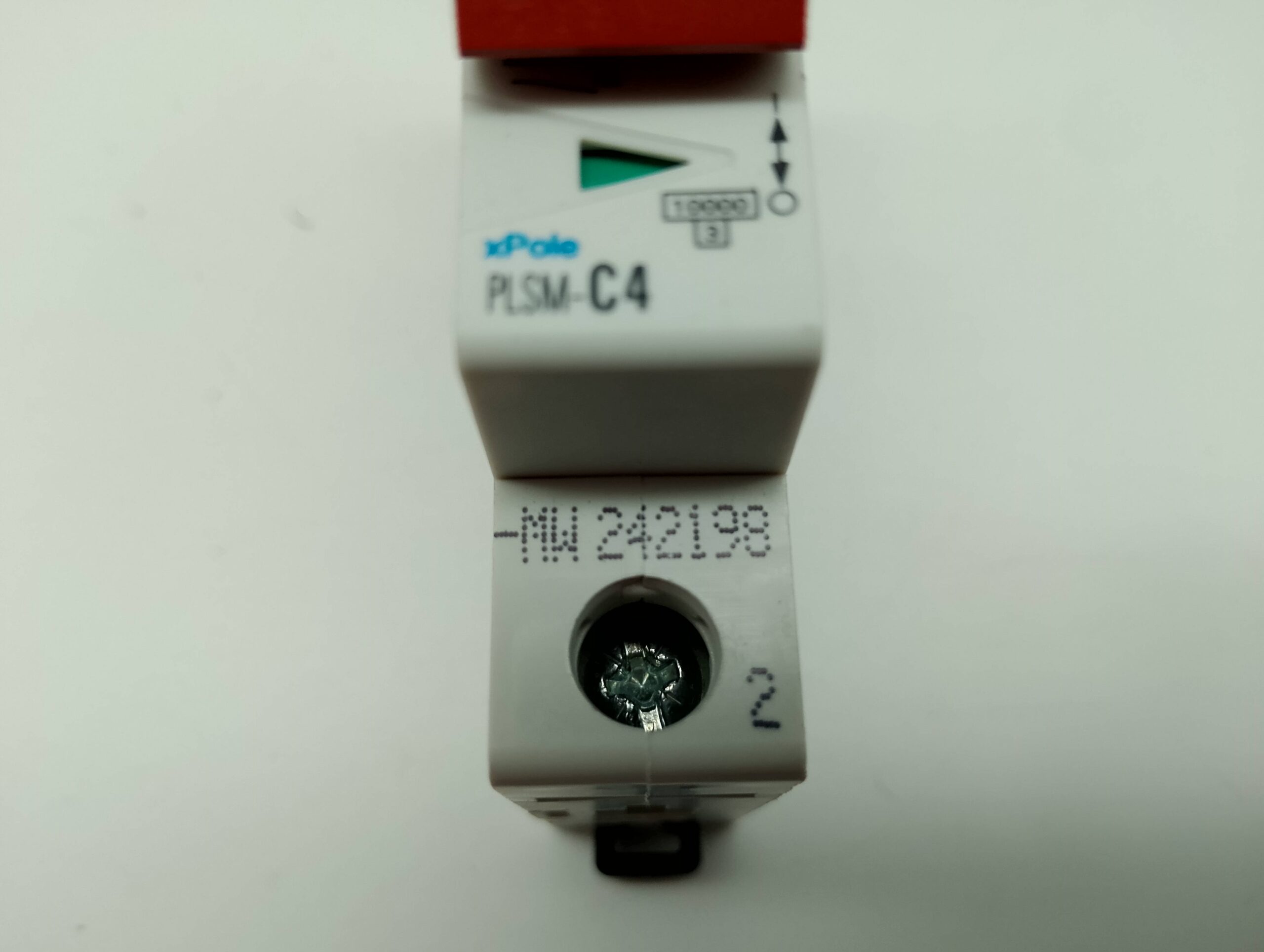

Der Eaton Moeller Series xPole PLSM Leitungsschutzschalter (MCB) mit der Katalognummer 242198 (Modellcode PLSM-C4-MW) bietet zuverlässigen Schutz elektrischer Stromkreise vor Überlast und Kurzschluss.
Dieser 1-polige Leitungsschutzschalter mit C-Auslösecharakteristik ist Teil der bewährten xPole-Produktreihe von Eaton und wurde speziell für Wohnungs-, Gewerbe- und Zweckbauten entwickelt.
Dank einer Bemessungsschaltleistung von 10 kA und einem Bemessungsstrom von 4 A gewährleistet der PLSM sichere Abschaltung bei Fehlerströmen in Anlagen mit induktiven Verbrauchern wie Motoren, Leuchten oder Transformatoren.
Technische Merkmale
| Merkmal | Beschreibung |
|---|---|
| Produktname | Eaton Moeller Series xPole – PLSM Leitungsschutzschalter (MCB) |
| Katalognummer | 242198 |
| EAN | 4015082421984 |
| Modellcode | PLSM-C4-MW |
| Produkttyp | Leitungsschutzschalter |
| Serie | xPole PLSM |
| Polzahl | 1-polig |
| Gesamtzahl der Pole | 1 |
| Geschützte Pole | 1 |
| Auslösecharakteristik | C |
| Bemessungsstrom (In) | 4 A |
| Bemessungsschaltvermögen (nach IEC/EN 60898-1) | 10 kA |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 2 |
| Normenkonformität | RoHS-konform |
Elektrische Daten
| Merkmal | Beschreibung |
|---|---|
| Spannungsart | Wechselstrom (AC) |
| Bemessungsbetriebsspannung (Ue) | bis 230 V |
| Bemessungsisolationsspannung (Ui) | 440 V |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 4 kV |
| Frequenzbereich | 50 – 60 Hz |
Mechanische Daten
| Merkmal | Beschreibung |
|---|---|
| Produktabmessungen (L × H × B) | 80 × 75 × 17,5 mm |
| Gewicht | 0,114 kg |
| Breite (modulare Teilungseinheiten) | 1 TE |
| Einbautiefe | 70,5 mm |
| Schutzart | IP20 |
| Montageart | Schnellmontage auf DIN-Schiene (IEC/EN 60715) |
| Anschlussquerschnitt (eindrähtig) | 1 – 25 mm² |
| Anschlussquerschnitt (mehrdrähtig) | 1 – 25 mm² |
Thermische Eigenschaften und Verlustleistung
| Merkmal | Beschreibung |
|---|---|
| Bemessungsbetriebsstrom (In) | 4 A |
| Verlustleistung pro Pol (stromabhängig) | 0 W |
| Gesamtverlustleistung (stromabhängig) | 1,4 W |
| Statische Verlustleistung (stromunabhängig) | 0 W |
Umgebungsbedingungen
| Merkmal | Beschreibung |
|---|---|
| Betriebstemperaturbereich | –25 °C bis +75 °C |
| Lagertemperaturbereich | –35 °C bis +60 °C |
Anwendungsbereiche
-
Schutz elektrischer Leitungen und Geräte in Wohn-, Gewerbe- und Zweckbauten
-
Ideal für Verteilungen, Unterverteilungen und Schaltschränke
-
Geeignet für Stromkreise mit induktiven Lasten (z. B. Motoren, Transformatoren, Beleuchtung)
-
Bestandteil des Eaton xPole-Schaltgeräteprogramms
Produktvorteile
-
Kompakte Bauweise – spart Platz in der Verteilung
-
Hohe Schaltleistung (10 kA) – ideal für anspruchsvolle Anwendungen
-
C-Charakteristik – geeignet für Stromkreise mit höheren Einschaltströmen
-
Einfache Montage – werkzeuglose Befestigung auf DIN-Schiene
-
Hohe Zuverlässigkeit und Langlebigkeit – bewährte Eaton-Qualität
Dieser Artikel ist gebraucht und in einem guten Zustand. Keine Originalverpackung.
Der Artikel war bis zum Ausbau in Betrieb und wies keine Mängel auf.
Wir möchten Sie darauf hinweisen, dass alle stromführenden Komponenten von einem Fachmann eingebaut und überprüft werden müssen.
Die vorliegende Website wird nicht von Eaton gesponsert, genehmigt oder unterstützt.
Der Name und die Bezeichnung ist rechtlich geschützt.
Das Warenzeichen Eaton dient zur Identifikation der Ware und soll keine Verletzung der Schutzrechte darstellen
This item is used and in good condition. No original packaging.
The item was in use until it was removed and had no defects.
We would like to point out that all live components must be installed and checked by a specialist.
This website is not sponsored, approved or endorsed by Eaton .
The name and designation are legally protected.
The Eaton trademark serves to identify the goods and is not intended to represent an infringement of intellectual property rights.
