Beschreibung

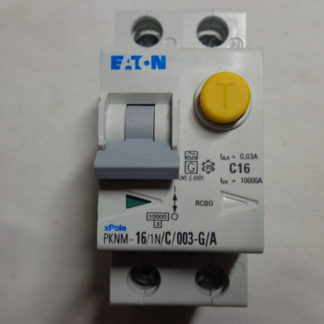

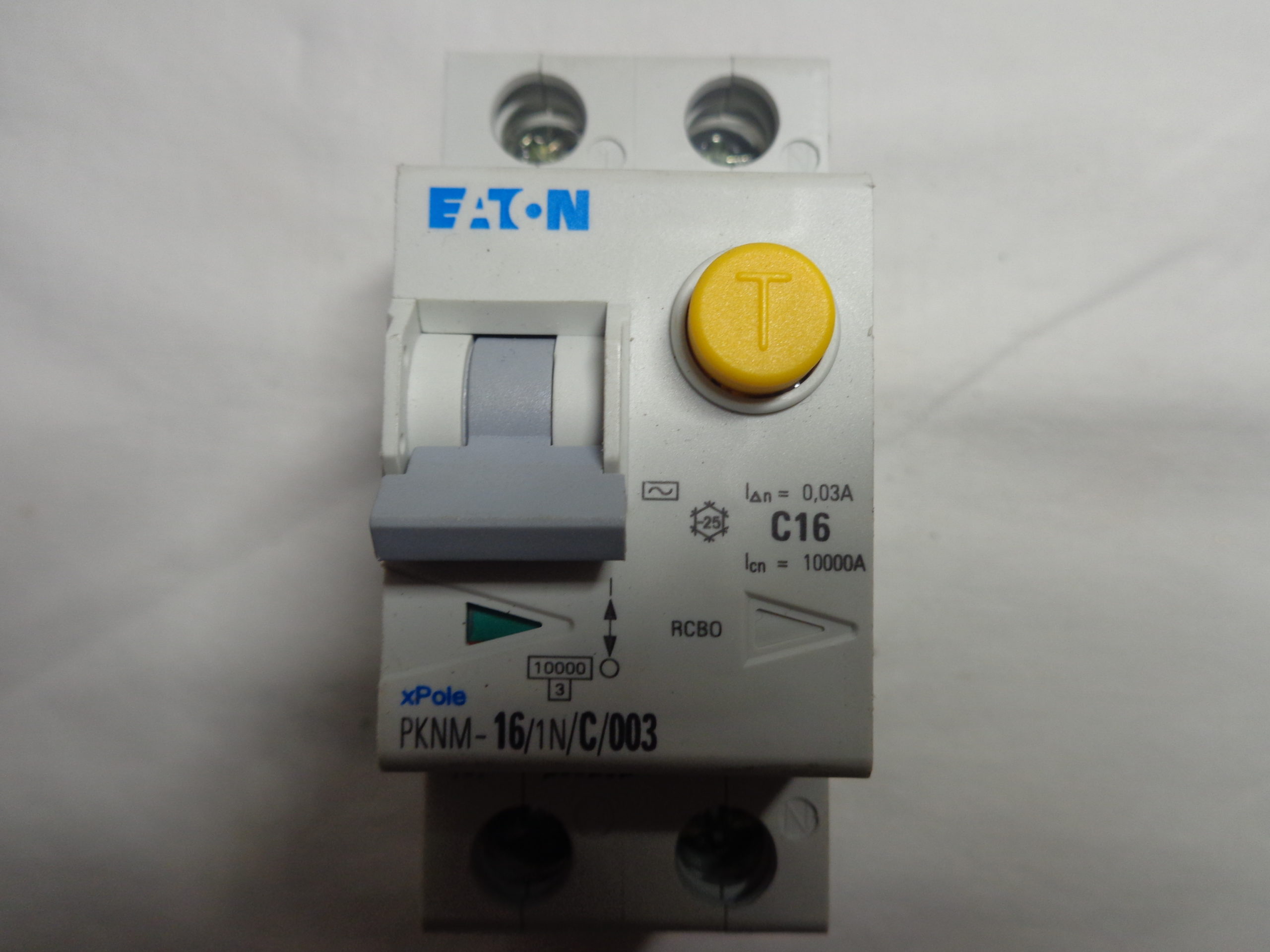

Eaton Moeller Serie xPole – PKN6/M RCBO – Fehlerstromschutzschalter mit Überstromschutz. RCD/MCB, 16A, 30mA, MCB C, 1-phasig+N, RCCB Auslöseart: AC
| Produktname |
Eaton Moeller Serie xPole – PKN6/M RCBO – Fehlerstromschutzschalter mit Überstromschutz
|
| Katalognummer |
236212
|
| Modell-Code |
PKNM-16/1N/C/003-MW
|
| EAN |
4015082362126
|
| Produktlänge/-tiefe |
ca. 80 mm
|
| Produkthöhe |
75 mm
|
| Produktbreite |
35 mm
|
| Produktgewicht |
0.193 kg
|
| Einhaltung der Vorschriften |
CE-gekennzeichnet
RoHS-konform |
| Bescheinigungen |
Unserer Zeitrechnung
|
| Art |
FI-Schutzschalter
|
| Anwendung |
Schaltanlagen für private und gewerbliche Anwendungen
|
| Stromstärke |
16 A
|
| Nennspannung |
230 V
|
| Stoßstromkapazität |
0,25 kA
|
| Art der Spannung |
WECHSELSTROM
|
| Breite in Anzahl der modularen Abstände |
2
|
| Funktionen |
Gleichzeitiges Schalten des N-Neutralleiters
|
| 10.10 Uhr Temperaturanstieg |
Der Schaltschrankbauer ist für die Berechnung des Temperaturanstiegs verantwortlich. Eaton stellt die Wärmeableitungsdaten für die Geräte zur Verfügung.
|
| 10.11 Einstufung als Kurzschluss |
Liegt in der Verantwortung des Schaltschrankbauers. Die Vorgaben für die Schaltanlage sind zu beachten.
|
| 10.12 Elektromagnetische Verträglichkeit |
Liegt in der Verantwortung des Schaltschrankbauers. Die Vorgaben für die Schaltanlage sind zu beachten.
|
| 10.13 Mechanische Funktion |
Das Gerät erfüllt die Anforderungen, sofern die Angaben in der Gebrauchsanweisung (IL) beachtet werden.
|
| 10.2.2 Korrosionsbeständigkeit |
Erfüllt die Anforderungen der Produktnorm.
|
| 10.2.3.1 Nachweis der thermischen Stabilität von Gehäusen |
Erfüllt die Anforderungen der Produktnorm.
|
| 10.2.3.2 Überprüfung der Beständigkeit von Isoliermaterialien gegen normale Hitze |
Erfüllt die Anforderungen der Produktnorm.
|
| 10.2.3.3 Widerstand. von insul. Mat. gegen abnormale Hitze/Feuer durch interne Elektr. Effekte |
Erfüllt die Anforderungen der Produktnorm.
|
| 10.2.4 Beständigkeit gegen ultraviolette (UV) Strahlung |
Erfüllt die Anforderungen der Produktnorm.
|
| 10.2.5 Heben |
Trifft nicht zu, da die gesamte Schaltanlage ausgewertet werden muss.
|
| 10.2.6 Mechanische Einwirkung |
Trifft nicht zu, da die gesamte Schaltanlage ausgewertet werden muss.
|
| 10.2.7 Beschriftungen |
Erfüllt die Anforderungen der Produktnorm.
|
| 10.3 Schutzart von Baugruppen |
Trifft nicht zu, da die gesamte Schaltanlage ausgewertet werden muss.
|
| 10.4 Luft- und Kriechstrecken |
Erfüllt die Anforderungen der Produktnorm.
|
| 10.5 Schutz vor elektrischem Schlag |
Trifft nicht zu, da die gesamte Schaltanlage ausgewertet werden muss.
|
| 10.6 Einbau von Schaltgeräten und Komponenten |
Trifft nicht zu, da die gesamte Schaltanlage ausgewertet werden muss.
|
| 10.7 Interne elektrische Schaltkreise und Anschlüsse |
Liegt in der Verantwortung des Schaltschrankbauers.
|
| 10.8 Anschlüsse für Außenleiter |
Liegt in der Verantwortung des Schaltschrankbauers.
|
| 10.9.2 Elektrische Festigkeit der Netzfrequenz |
Liegt in der Verantwortung des Schaltschrankbauers.
|
| 10.9.3 Stoßfestigkeit |
Liegt in der Verantwortung des Schaltschrankbauers.
|
| 10.9.4 Prüfung von Gehäusen aus Isoliermaterial |
Liegt in der Verantwortung des Schaltschrankbauers.
|
| Umgebungstemperatur bei Betrieb – max |
40 °C
|
| Umgebungstemperatur bei Betrieb – min |
-25 °C
|
| Produktsortiment |
PKNM
|
| Nennstrom |
16 A
|
| Bemessungsbetriebsstrom für spezifizierte Wärmeableitung (In) |
16 A
|
| Bemessungsschaltvermögen (IEC/EN 61009) |
10 kA
|
| Statische Wärmeableitung, stromunabhängig |
0 W
|
| Auslösecharakteristik |
C
|
| Eingebaute Tiefe |
ca. 70 mm
|
| Strombegrenzungsklasse |
3
|
| Bemessungs-Kurzschlussausschaltvermögen (EN 60947-2) |
0 kA
|
| Umgebungstemperatur – max |
40 °C
|
| Umgebungstemperatur – min |
-25 °C
|
| Nennstrom |
0,03 A
|
| Wärmeableitungskapazität |
0 W
|
| Wärmeabfuhr pro Pol, stromabhängig |
0 W
|
| Anzahl der Pole (geschützt) |
1
|
| Anzahl der Pole (gesamt) |
2
|
| Bemessungsbetriebsspannung (Ue) – max |
230 V
|
| Bemessungskurzschlussausschaltvermögen (IEC 60947-2) |
0 kA
|
| Bemessungsschaltvermögen |
10 kA
|
| Grundfunktion |
Kombinierte RCD/MCB-Geräte
|
| Montageart |
DIN-Schiene
|
| Wärmeableitung der Anlage, stromabhängig |
3,2 W
|
| Bemessungsstoßfestigkeit (Uimp) |
4 kV
|
| Schutzart |
Schutzart IP20
|
| Auslösung |
Nicht verzögert
|
| Kategorie der Überspannung |
III
|
| Grad der Verschmutzung |
2
|
| Impuls-Standstrom |
Teilweise überspannungssicher, 250 A
|
| Art des Ableitstroms |
WECHSELSTROM
|
| Release-Kennlinie |
C
|
| Art der Empfindlichkeit |
Typ AC, AC-stromempfindlich.
|
| Nennfrequenz |
50 Hz
|
| Bemessungsisolationsspannung (Ui) |
440 V
|
| Anschließbarer Leiterquerschnitt (volladrig) – min |
ca. 1 mm²
|
| Anschließbarer Leiterquerschnitt (volladrig) – max |
ca. 25 mm²
|
| Anschließbarer Leiterquerschnitt (mehradrig) – min |
ca. 1 mm²
|
| Anschließbarer Leiterquerschnitt (mehradrig) – max |
ca. 25 mm²
|
| Bemessungskurzschlussausschaltvermögen (EN 61009) |
10 kA
|
| Bemessungs-Kurzschlussausschaltvermögen (EN 61009-1) |
10 kA
|
| Anzahl der Pole |
Einpolig + N
|
| Charakteristik der Trennung |
Ohne Verspätung
|
Gebrauchtes Installationsmaterial Alle Artikel sind gebraucht und in gutem Zustand. Für alle Artikel gilt: keine Haftung für Schäden, Unfall, Verletzung von Mensch und Tier insbesondere für den Fall des Einbaus des Bauteils. Wir möchten Sie darauf hinweisen, dass alle stromführenden Komponenten von einem Fachmann eingebaut und überprüft werden müssen.
