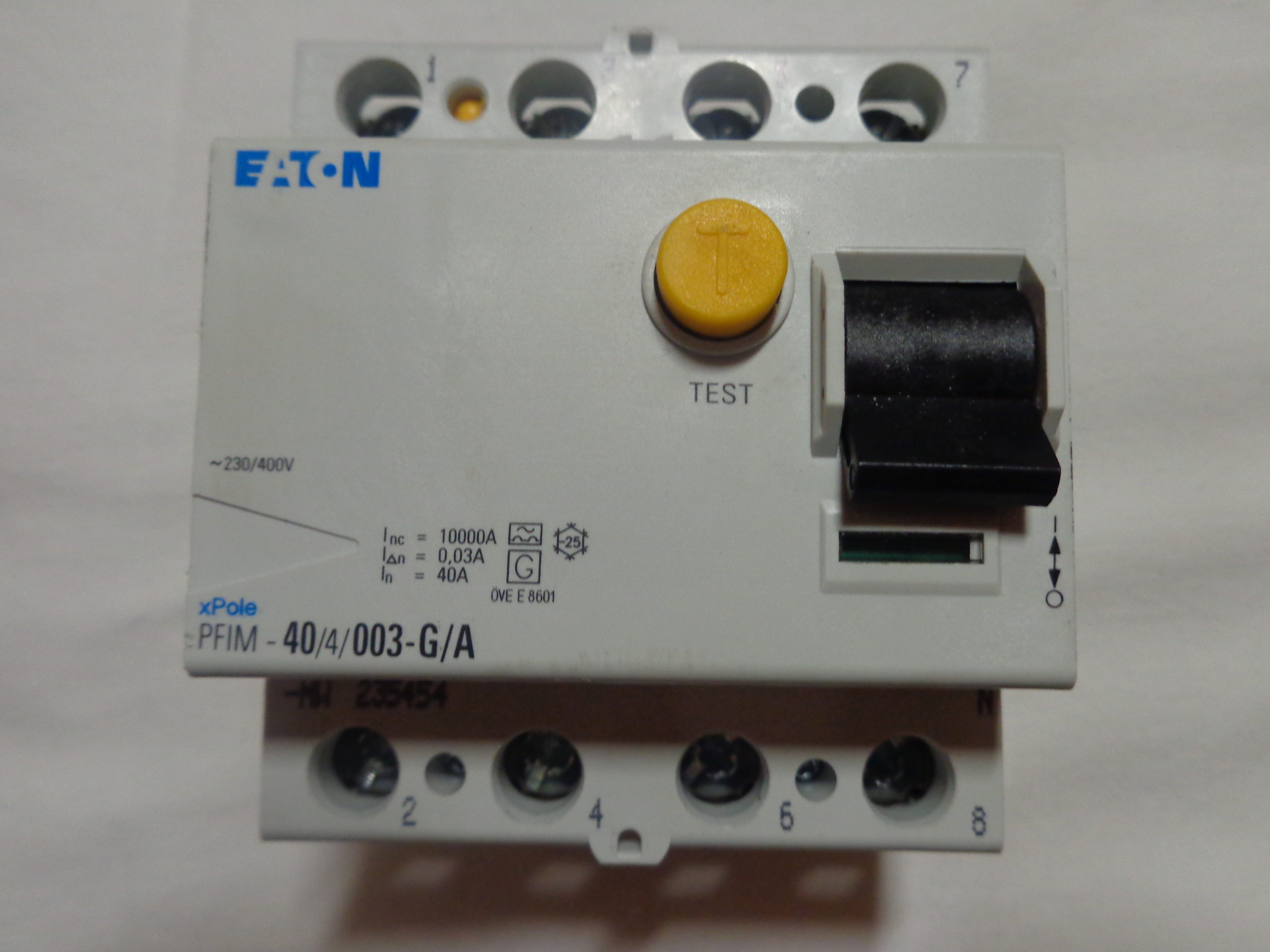

Eaton PFIM-40/4/003-G/A FI Schutzschalter MW235454

Beschreibung

Fehlerstromschutzschalter PFIM-40/4/003-G/A-MW

EAN: 4015082354541
Produkttyp: FI-Schalter (RCCB), Typ G/A gemäß ÖVE E 8601
Serie: xPole – Schaltgeräte für Wohn- und Zweckbau

---

Produktbeschreibung

Der PFIM-40/4/003-G/A-MW ist ein vierpoliger Fehlerstromschutzschalter für den Einsatz in Wohn- und Gewerbeanwendungen. Er bietet zuverlässigen Schutz gegen gefährliche Fehlerströme und sorgt für eine sichere Abschaltung im Fehlerfall. Der Schalter ist kurzzeitverzögert, puls- und stoßstromsensitiv sowie RoHS-konform.
Er ist ausschließlich für Anwendungen mit Neutralleiter (230/400 V AC) geeignet – der Betrieb in 3-Phasen-Systemen ohne Neutralleiter (400 V AC Phase-Phase) ist nicht zulässig.

---

Technische Daten

Allgemeine Merkmale

• Nennstrom: 40 A

• Fehlerstrom: 30 mA

• Polzahl: 4-polig

• Typ: A (pulsstromsensitiv)

• Stoßstromfestigkeit: 3 kA

• Bemessungskurzschlussfestigkeit: 10 kA

• Bemessungsfehlerschaltvermögen: 500 A

• Bemessungskurzzeitstromfestigkeit (Icw): 10 kA

• Bemessungsfrequenz: 50 Hz

• Ausschaltzeit: kurzzeitverzögert

---

Elektrische Daten

• Betriebsspannung: 230 V AC / 400 V AC

• Bemessungsbetriebsspannung (Ue, max.): 400 V

• Bemessungsisolationsspannung (Ui): 440 V

• Bemessungsstoßspannungsfestigkeit (Uimp): 4 kV

• Zulässige Vorsicherung: max. 63 A (gG/gL)

• Zulässige Überlast der Vorsicherung: max. 25 A

• Teststromkreisbereich: 196–264 V AC

• Verschmutzungsgrad: 2

• Elektrische Lebensdauer: ca. 4 000 Schaltspiele

---

Mechanische Daten

• Abmessungen (B × H × T): 70 mm × 80 mm × 76 mm

• Einbautiefe: 70,5 mm

• Breite: 4 TE (45 mm-Raster)

• Gewicht: 0,352 kg

• Montage: Schnellbefestigung auf DIN-Schiene nach IEC/EN 60715 (2 Klinken)

• Schutzart: IP20, mit Gehäuse IP40

• Mechanische Lebensdauer: ca. 20 000 Schaltspiele

---

Anschlussdaten

• Anschlussklemmen: Maul-/Liftklemmen, oben und unten

• Leiterquerschnitte eindrähtig: 1,5–35 mm²

• Leiterquerschnitte mehrdrähtig: 1,5–16 mm² (2×)

• Materialstärke der Sammelschiene: 0,8–2 mm

• Klemmenschutz: finger- und berührungssicher nach DGUV VS3 / EN 50274

---

Umgebungsbedingungen

• Betriebs- und Lagerumgebung: –35 °C bis +60 °C

• Klimafestigkeit: 25–55 °C, 90–95 % r. F. nach IEC 60068-2

---

Zertifizierungen und Konformität

• Normen: IEC/EN 61008, ÖVE E 8601

• Konformität: RoHS

Gebrauchtes Installationsmaterial Alle Artikel sind gebraucht und in gutem Zustand.  Für alle Artikel gilt: keine Haftung für Schäden, Unfall, Verletzung von Mensch und Tier insbesondere für den Fall des Einbaus des Bauteils. Wir möchten Sie darauf hinweisen, dass alle stromführenden Komponenten von einem Fachmann eingebaut und überprüft werden müssen.

Die vorliegende Website wird nicht von Eaton gesponsert, genehmigt oder unterstützt.

Der Name und die Bezeichnung ist rechtlich geschützt.

Das Warenzeichen Eaton dient zur Identifikation der Ware und soll keine Verletzung der Schutzrechte darstellen

Hinweise: CE-Kennzeichnung gemäß EU-Verordnung

Used installation material -All items are used and in good condition.  The following applies to all items: no liability for damage, accidents, injuries to people or animals, especially in the event of the component being installed. We would like to point out that all live components must be installed and checked by a specialist.

This website is not sponsored, approved or endorsed by Eaton.

The name and designation are legally protected.

The Eaton trademark serves to identify the goods and is not intended to represent an infringement of intellectual property rights.

Notes: CE marking in accordance with EU regulations
