Beschreibung
Dieser Artikel ist gebraucht und in einem guten Zustand. Keine Originalverpackung.
Der Artikel war bis zum Ausbau in Betrieb und wies keine Mängel auf.
Wir möchten Sie darauf hinweisen, dass alle stromführenden Komponenten von einem Fachmann eingebaut und überprüft werden müssen.
Allgemeine Produktbeschreibung

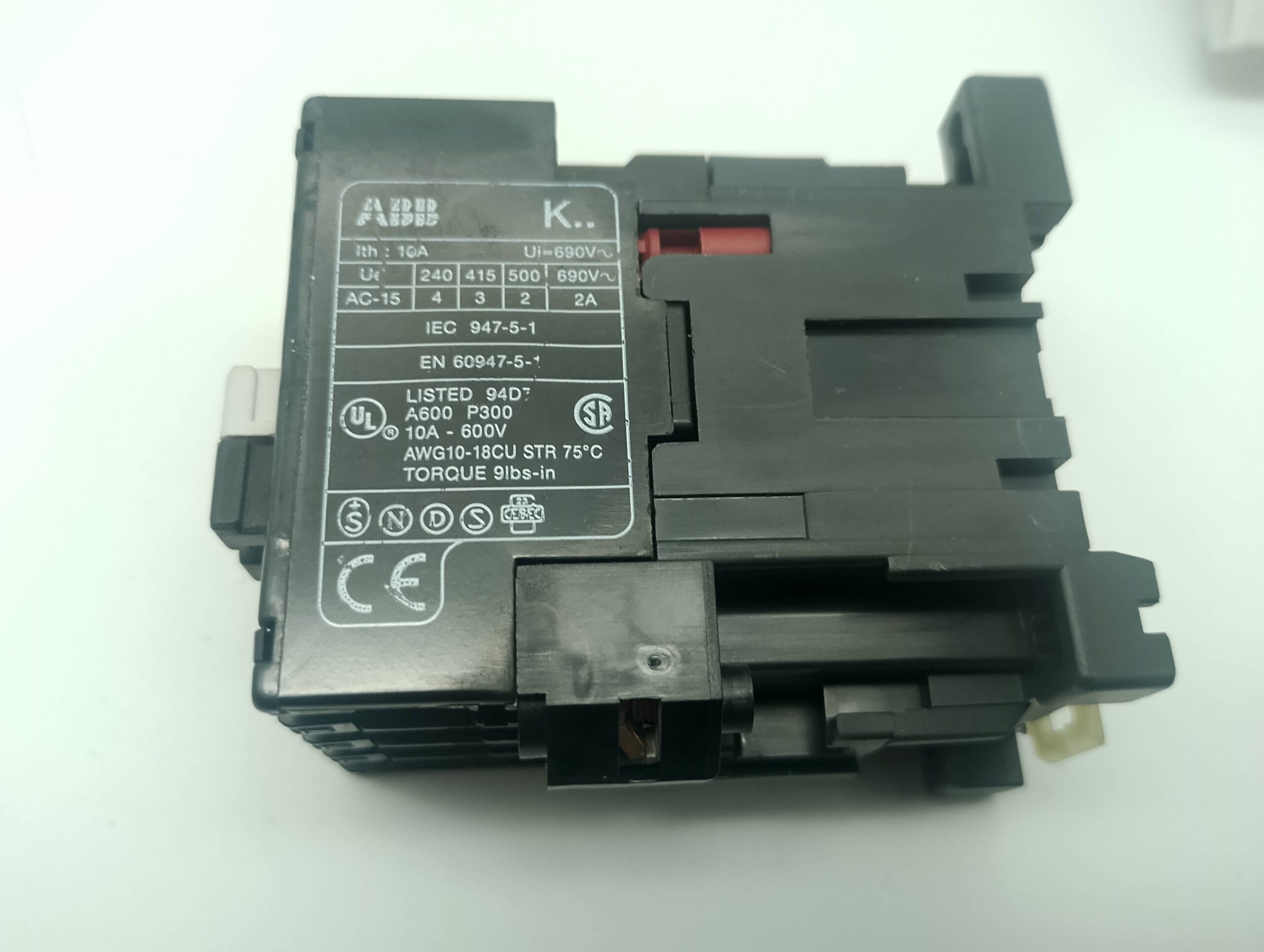

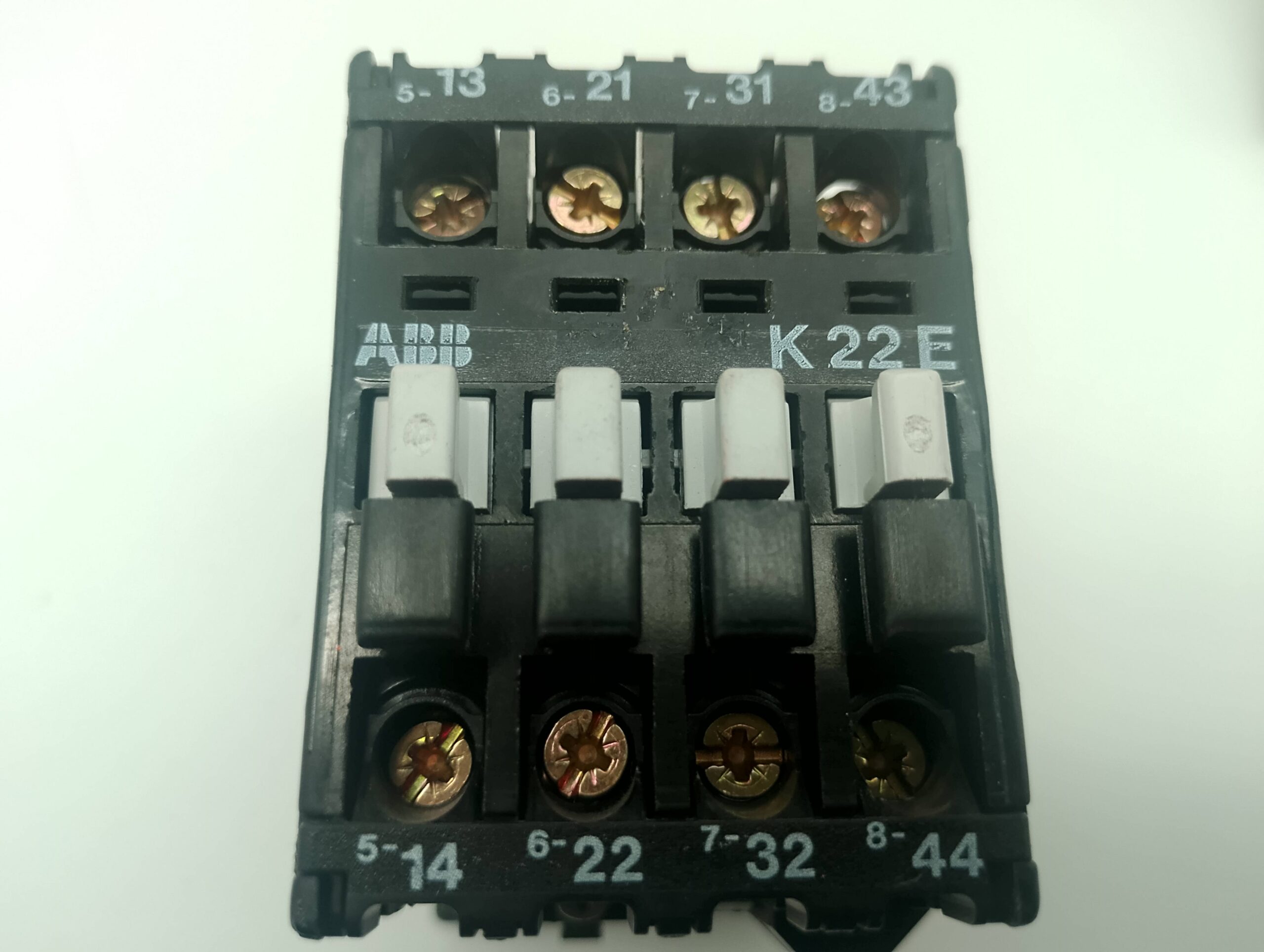

Produkt: ABB K22E – Kontaktor / Schütz‑Relais mit AC‑Spule
Steuerspannung:
-
220 … 230 V AC bei 50 Hz
-
230 … 255 V AC bei 60 Hz
Diese Spannungsbereiche machen das Gerät universell einsetzbar in Systemen mit 50 Hz‑ oder 60 Hz‑Netzen.

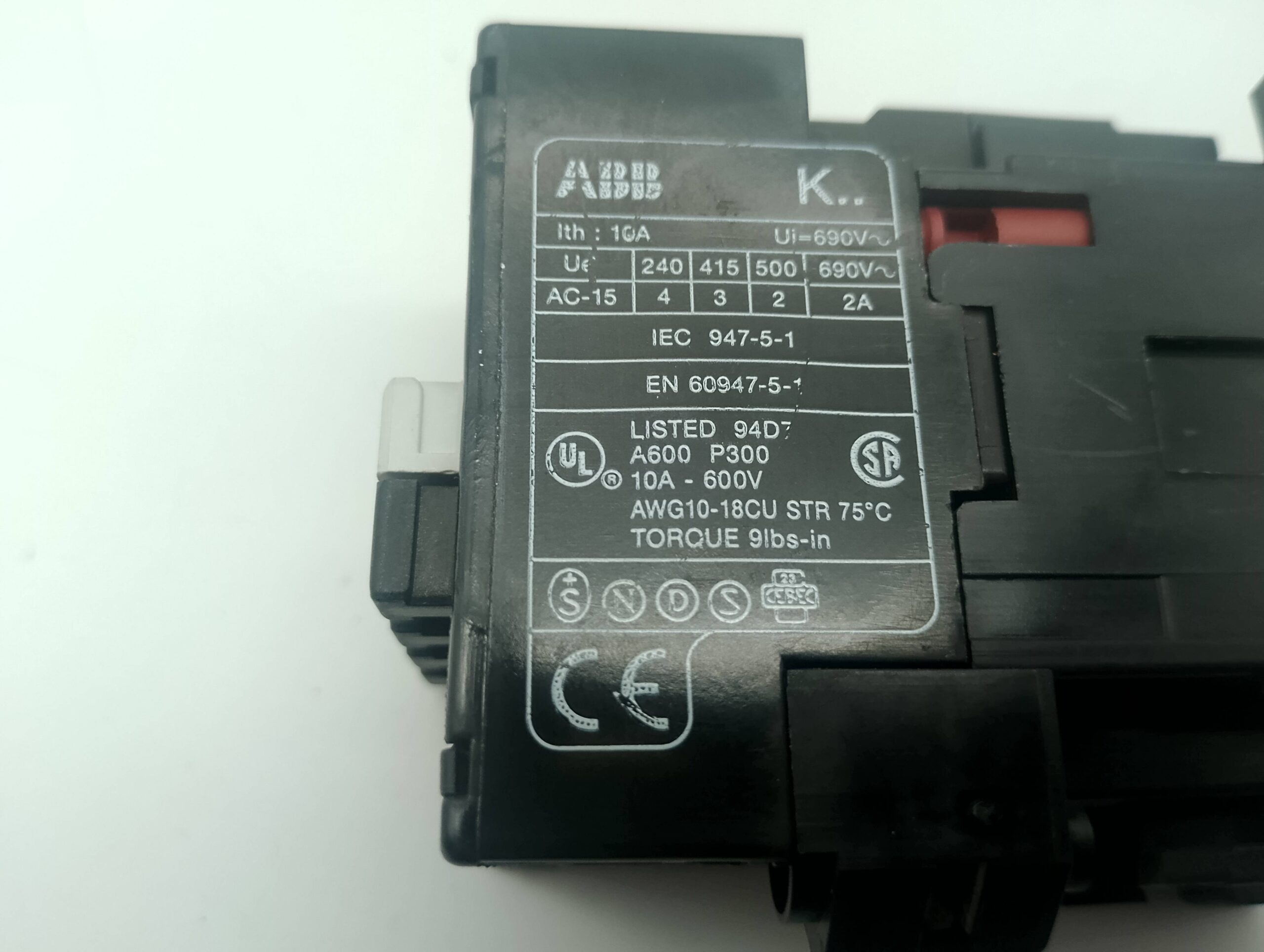

Normen & Bewertung:
-
IEC 947‑5‑1 / EN 60947‑5‑1 (Standardnorm für Schalt‑/Steuergeräte)
-
A600 / P300 – Leistungs‑ bzw. Kontaktklassifizierungen nach US/NEMA‑Standard (für Schaltanwendungen bis 600 V)
Mechanik & Gewicht:
-
Kompakte Bauform, typischerweise ca. 310 g Gewicht.
Elektrische & Schaltwerte
Betriebs‑/Leistungsparameter (typisch für K22E‑Typ):
-
Bemessungsisolationsspannung (Ui): 690 V AC – geeignet für Niederspannungssteuerkreise.
-
Bemesster Dauerstrom der Kontakte: Ith ≈ 10 A – dies bezeichnet den thermischen Nennstrom, den die Kontaktbaugruppe dauerhaft führen kann.
Kontakt‑Leistungsklassen:
-
Kontaktbewertung A600 / P300: geeignet für Schaltanwendungen bis ~600 V (A600 ist die klassische US‑Bewertung für AC‑Leitungen, P300 für DC‑Leitungen).
Anschluss:
-
Drahtanschluss typischerweise AWG 10–18 / CU 75 °C – bezieht sich auf Leiterquerschnitt und Temperatur der Anschlussleiter.
Funktions‑ und Einsatzbereich
👉 Das ABB K22E ist kein großer Leistungsschütz für Motorlasten, sondern eher ein kleiner Kontaktor/Steuerrelais zur Verwendung in Steuer‑ und Signal‑Schaltkreisen, z. B.:
-
Schalten von Steuer‑ oder Steuerspannungen in Automatisierungs‑ und Steueranlagen
-
Einsatz als Hilfsschütz/Relais in Verteilungen oder Steuerungen
-
Integration in Steuerlogiken, Kleinsteuerkreise oder Relaisfunktionen
-
Schalten kleinerer Lasten im Niederspannungsbereich
Die Kombination aus klassischer IEC‑Norm, Schutz für AC‑Steuerspannung und NEMA‑Kontaktklassifizierung macht das Gerät flexibel für typische Industrie‑ und Automatisierungsanwendungen.
Wesentliche Daten im Überblick
| Merkmal | Wert |
|---|---|
| Steuerspannung | 220–230 V AC (50 Hz) / 230–255 V AC (60 Hz) |
| Kontaktbewertung | A600 / P300 nach IEC/NEMA |
| Thermischer Nennstrom (Ith) | ca. 10 A |
| Isolationsspannung (Ui) | bis 690 V AC |
| Normen | IEC 947‑5‑1 / EN 60947‑5‑1 |
| Gewicht | ca. 310 g |
Bemerkungen
-
Die Spulenspannungsangaben geben an, bei welchen Spannungen die magnetische Spule zuverlässig anzieht/energisiert und bei 50 Hz bzw. 60 Hz betrieben werden kann – wichtig bei internationalen Anwendungen oder in Netzen mit unterschiedlicher Frequenz.
-
Als Kontaktormodell mit 10 A ist der K22E eher für Schalt‑ und Steuerfunktionen geeignet und weniger für hohe Leistungs‑Motorlasten (dazu nutzt ABB lieber größere Typen wie AFCxx‑ oder Axx‑Schütze).
Die vorliegende Website wird nicht von ABB gesponsert, genehmigt oder unterstützt.
Der Name und die Bezeichnung ist rechtlich geschützt.
Das Warenzeichen ABB dient zur Identifikation der Ware und soll keine Verletzung der Schutzrechte darstellen
