Beschreibung
Dieser Artikel ist gebraucht und in einem guten Zustand. Keine Originalverpackung.
Der Artikel war bis zum Ausbau in Betrieb und wies keine Mängel auf.
Wir möchten Sie darauf hinweisen, dass alle stromführenden Komponenten von einem Fachmann eingebaut und überprüft werden müssen.
Allgemeine Produktbeschreibung

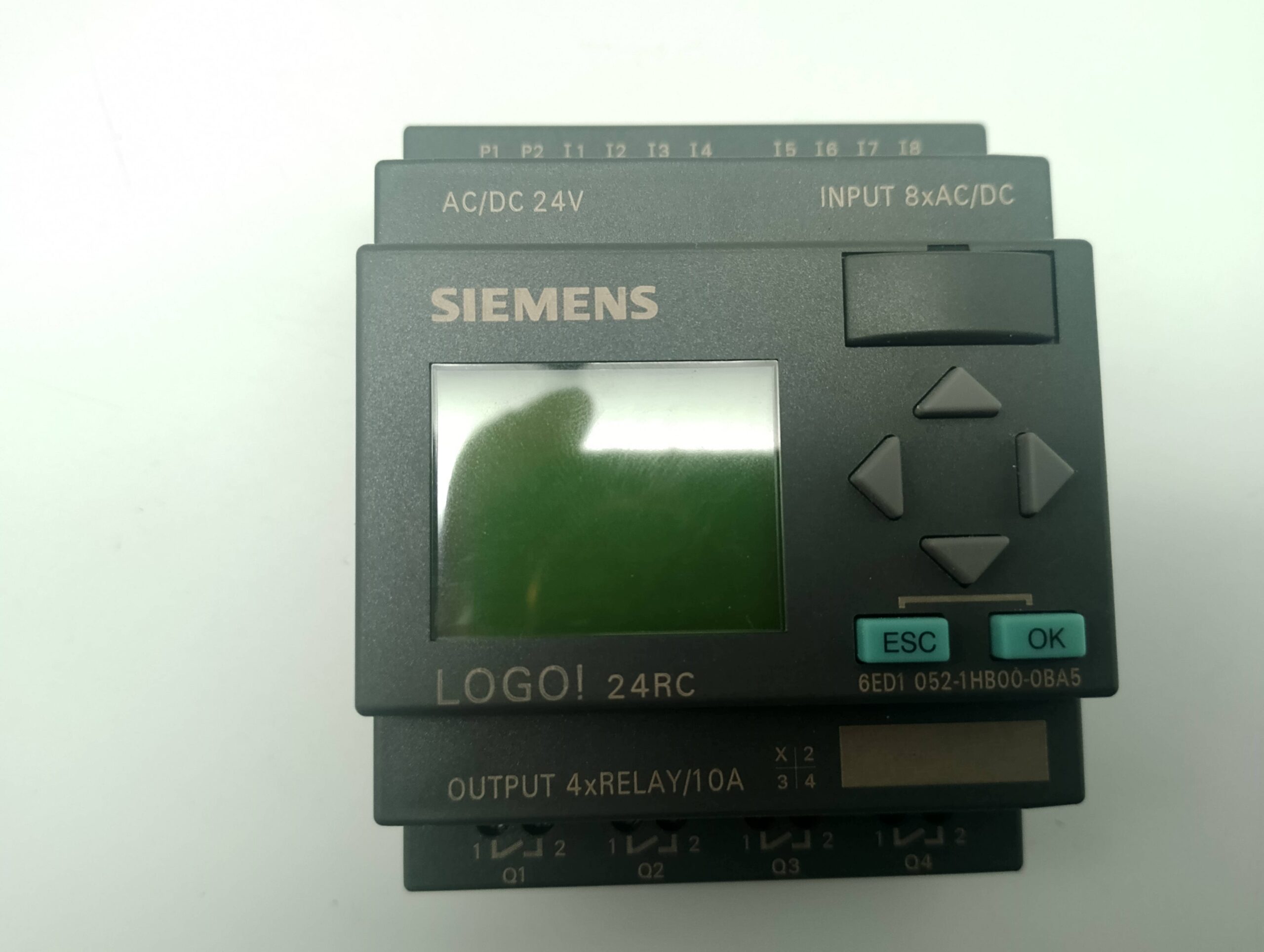

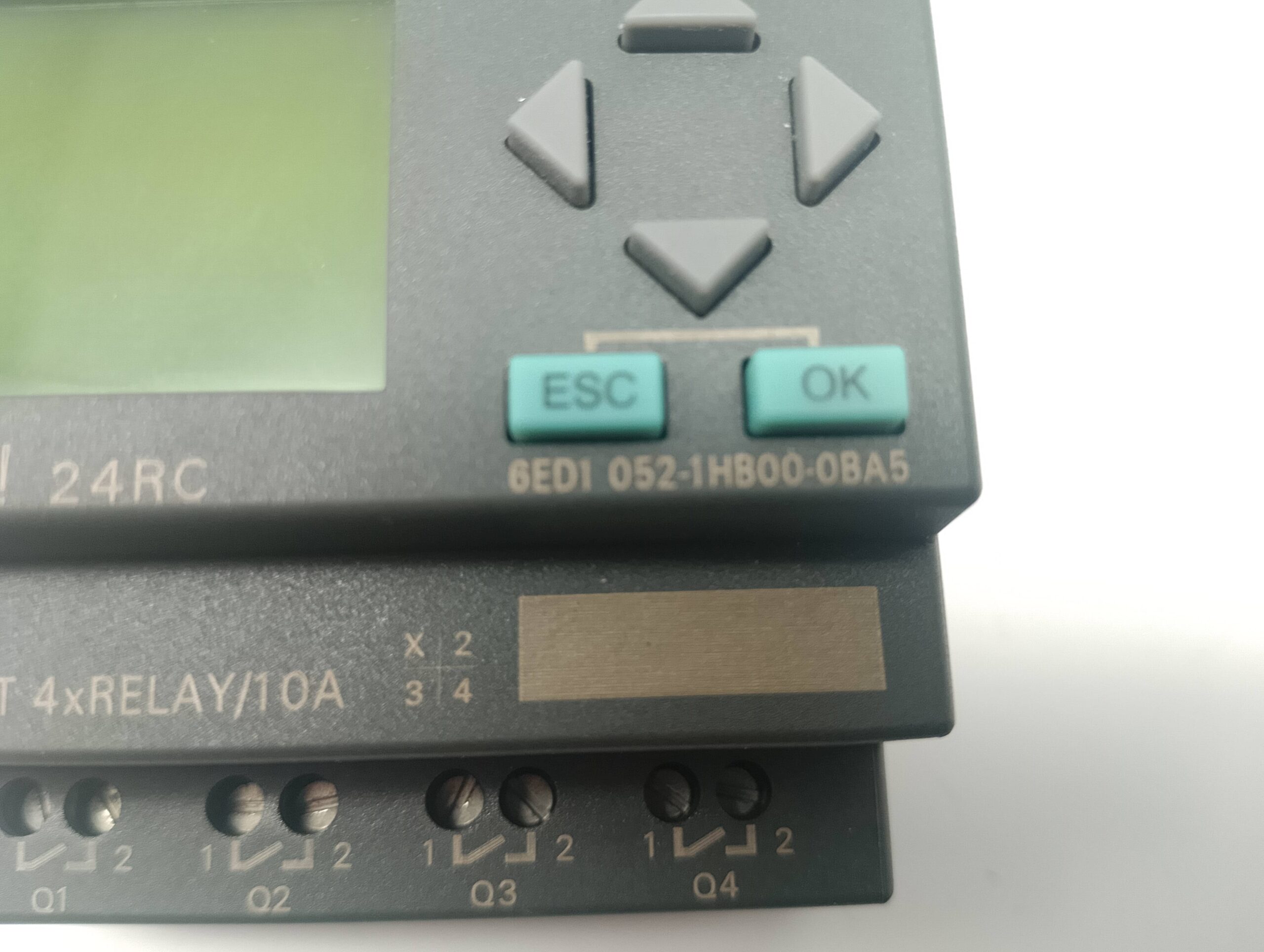

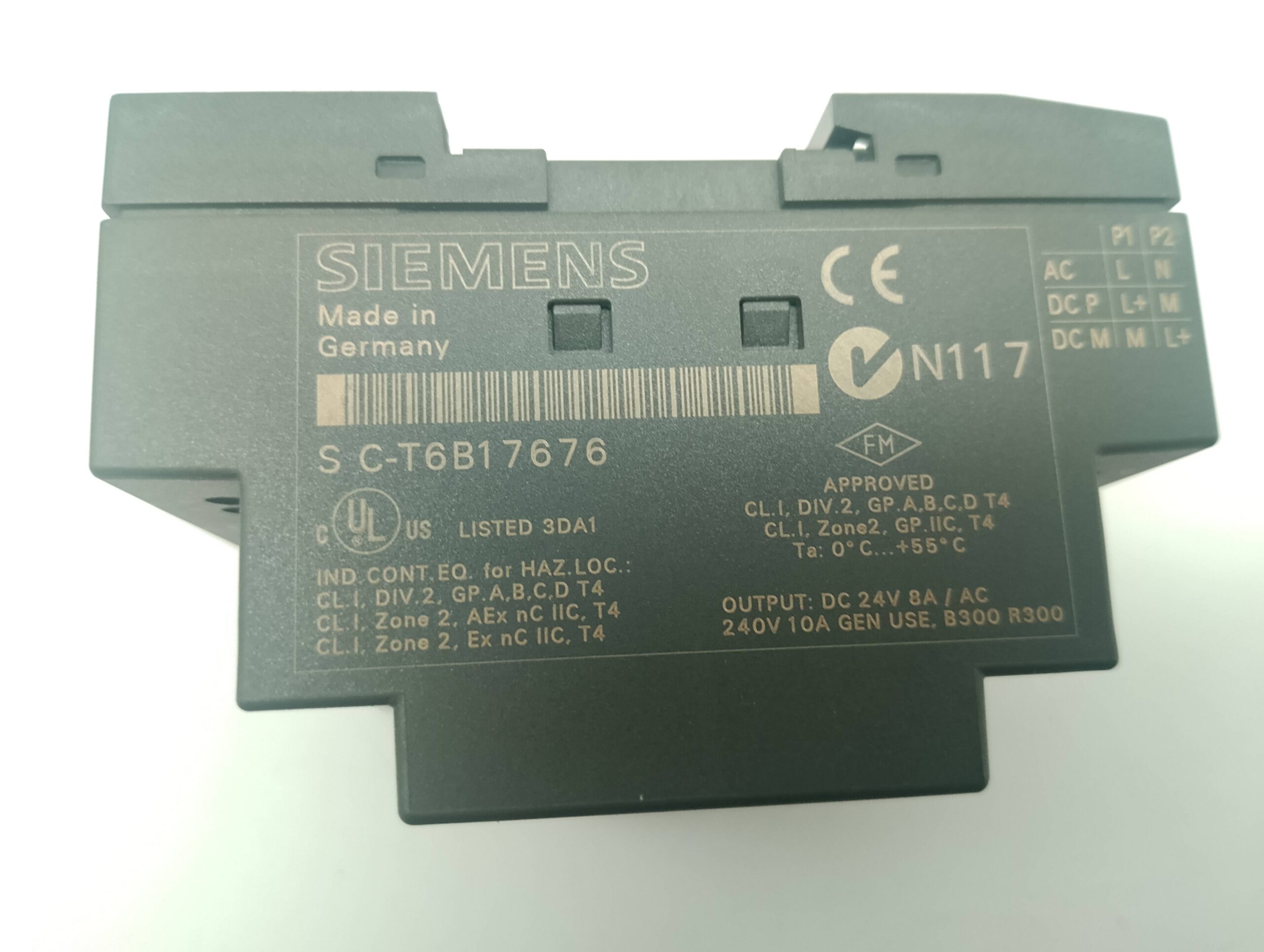

Produkt: Siemens LOGO! 24RC Logik‑/Steuerungsmodul
Artikelnummer: 6ED1 052‑1HB00‑0BA5
Versorgung: 24 V AC/DC (Universalspannungs‑Eingang)
I/O‑Konfiguration: 8 Digitaleingänge, 4 Relais‑Ausgänge
Ausgangsleistung: je Ausgang bis 10 A (ohmsche Last)
Dieses Modul gehört zur LOGO! 8‑Serie und eignet sich für kleine Automatisierungs‑ und Steuerungsaufgaben in Gebäuden und Maschinen.
Versorgung & Betriebsspannung
-
Versorgungsspannung: 24 V AC oder 24 V DC
-
Zulässiger Spannungsbereich: ca. 20,4 … 28,8 V DC (für DC‑Betrieb)
-
Frequenz (AC): 50 Hz/60 Hz – geeignet für 24 V AC‑Versorgung
Eingänge & Ausgänge

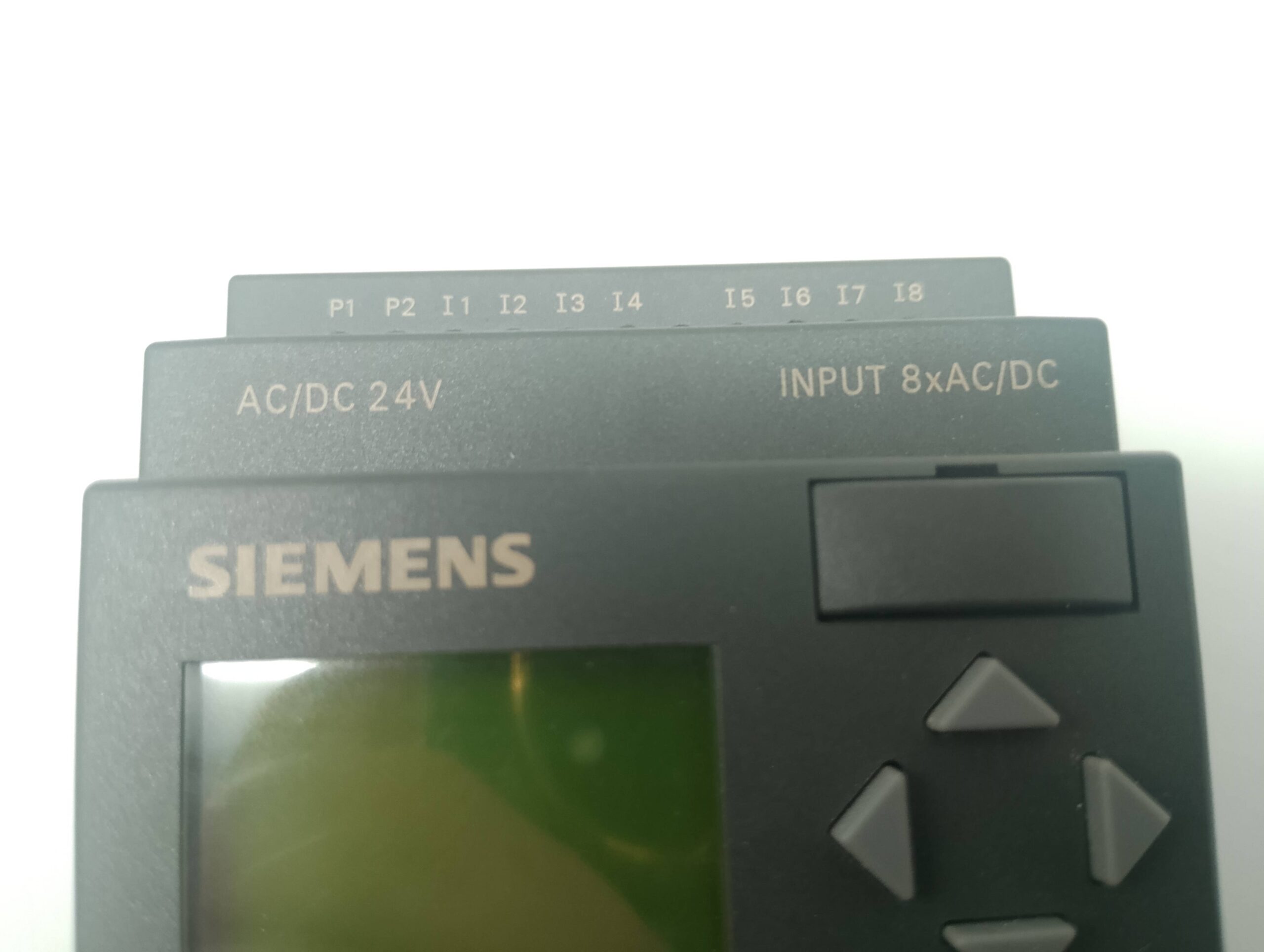

Digitale Eingänge
-
Anzahl: 8
-
Eingangsart: AC/DC‑kompatibel 24 V
-
Für Einsatz mit Tastern, Sensoren oder anderen Schaltsignalen

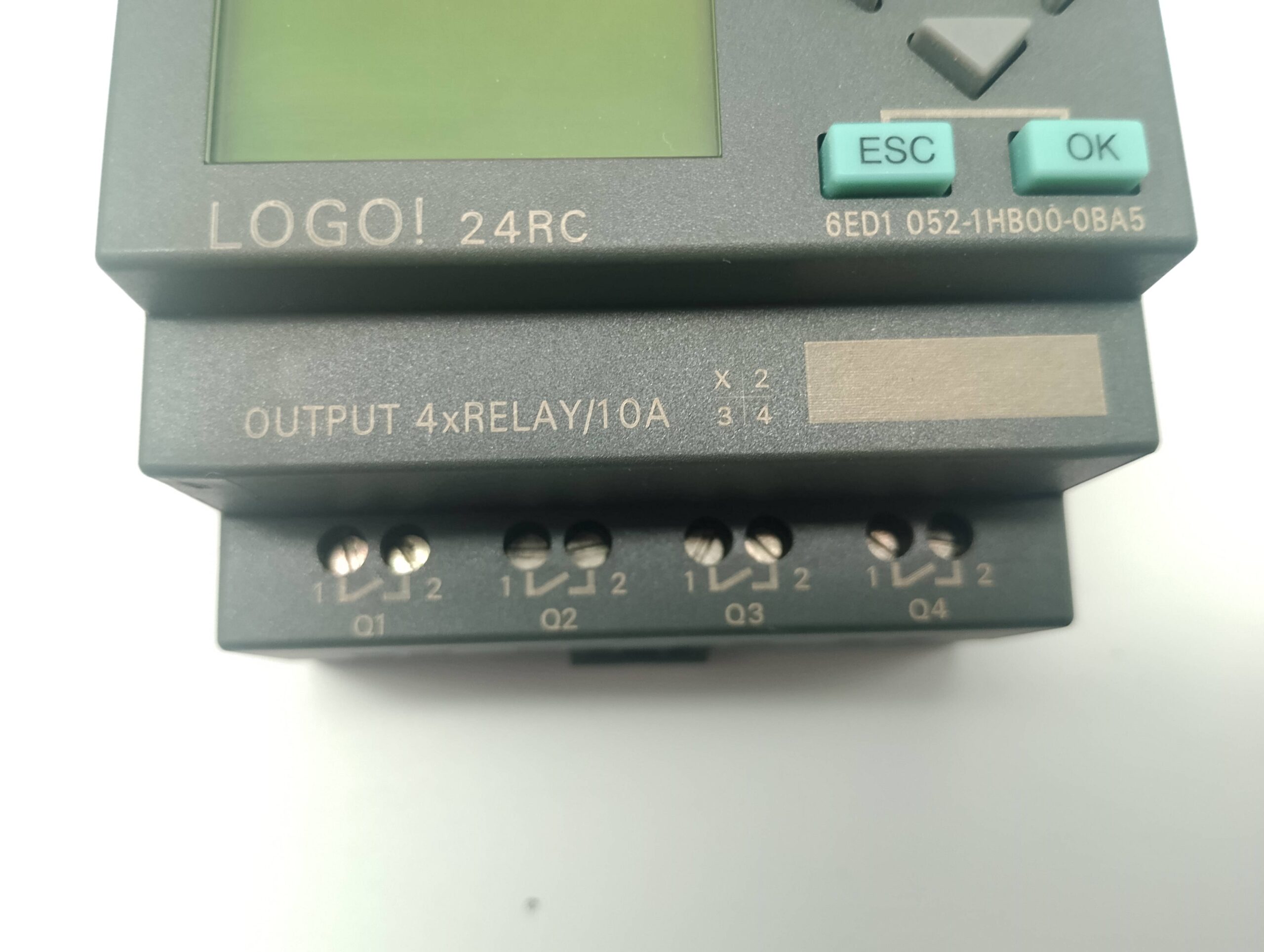

Digitale Ausgänge
-
Anzahl: 4
-
Ausgangstyp: Relais‑Kontakt‑Ausgänge
-
Schaltvermögen:
-
bis ca. 10 A bei ohmscher Last (z. B. Lampen/Lasten)
-
bis ca. 6 A bei induktiver Last (Motoren/Spulen – typische Angabe; vergleiche LOGO! typische Relaisdaten)
-
-
Kontakte sind potenzialfrei schaltbar (separat zu Versorgung)
System & Erweiterbarkeit
-
Programm Speicher: bis zu 130 Funktions‑Blöcke
-
Modular erweiterbar: mit bis zu mehrere Erweiterungsmodule (z. B. weitere I/Os)
-
Display: Integriertes Textdisplay / Bedienoberfläche (Serienabhängig)
Mechanik & Abmessungen
-
Montage: auf 35 mm DIN‑Schiene
-
Bauform: ca. 4 TE (Teilungseinheiten) breit
-
Schutzart: IP20 (für Schaltschränke/Elektrounterverteilungen)
Einsatzbedingungen
-
Betriebstemperatur (typisch): –20 °C … +55 °C (Modelle mit Display – ähnlich zur LOGO! 24RCE Serie)
-
Speicher‑Backup: Schutz gegen Stromausfall über interne Batterie/Reservespannung (typischer Wert je nach Version)
Anwendungen
Geeignet für:
-
Einfach‑Automatisierungen im Haus‑ und Maschinenbau
-
Beleuchtungs‑, Heiz‑ und Lüftungssteuerung
-
Zugriff/Diagnose via LOGO! Soft Comfort (wenn Display/Interface unterstützt)
-
Kleine Steuerlogiken ohne teure SPS‑Hardware
Hinweise
-
Kurzschlussschutz für Ausgänge: nicht intern integriert – externe Sicherung erforderlich.
-
Produkt ist nicht mehr aktiv im Siemens‑Portfolio, kann aber gebraucht oder aus Altbestand verfügbar sein.
Die vorliegende Website wird nicht von Siemens gesponsert, genehmigt oder unterstützt.
Der Name und die Bezeichnung ist rechtlich geschützt.
Das Warenzeichen Siemens dient zur Identifikation der Ware und soll keine Verletzung der Schutzrechte darstellen
Hinweise: CE-Kennzeichnung gemäß EU-Verordnung
