Allgemeine Produktbeschreibung

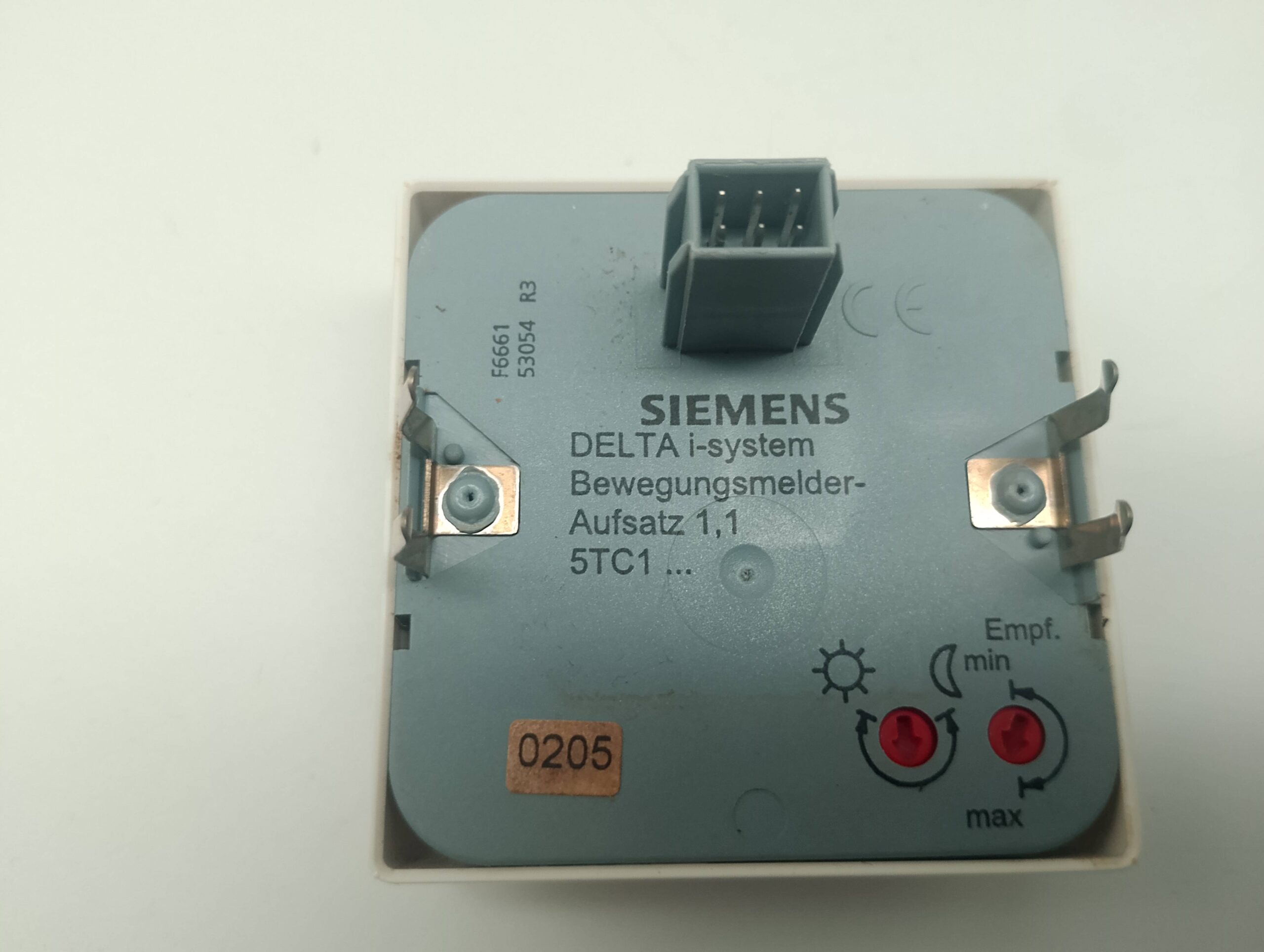

Serie: Siemens DELTA i‑system (Installations‑Schalterprogramm)

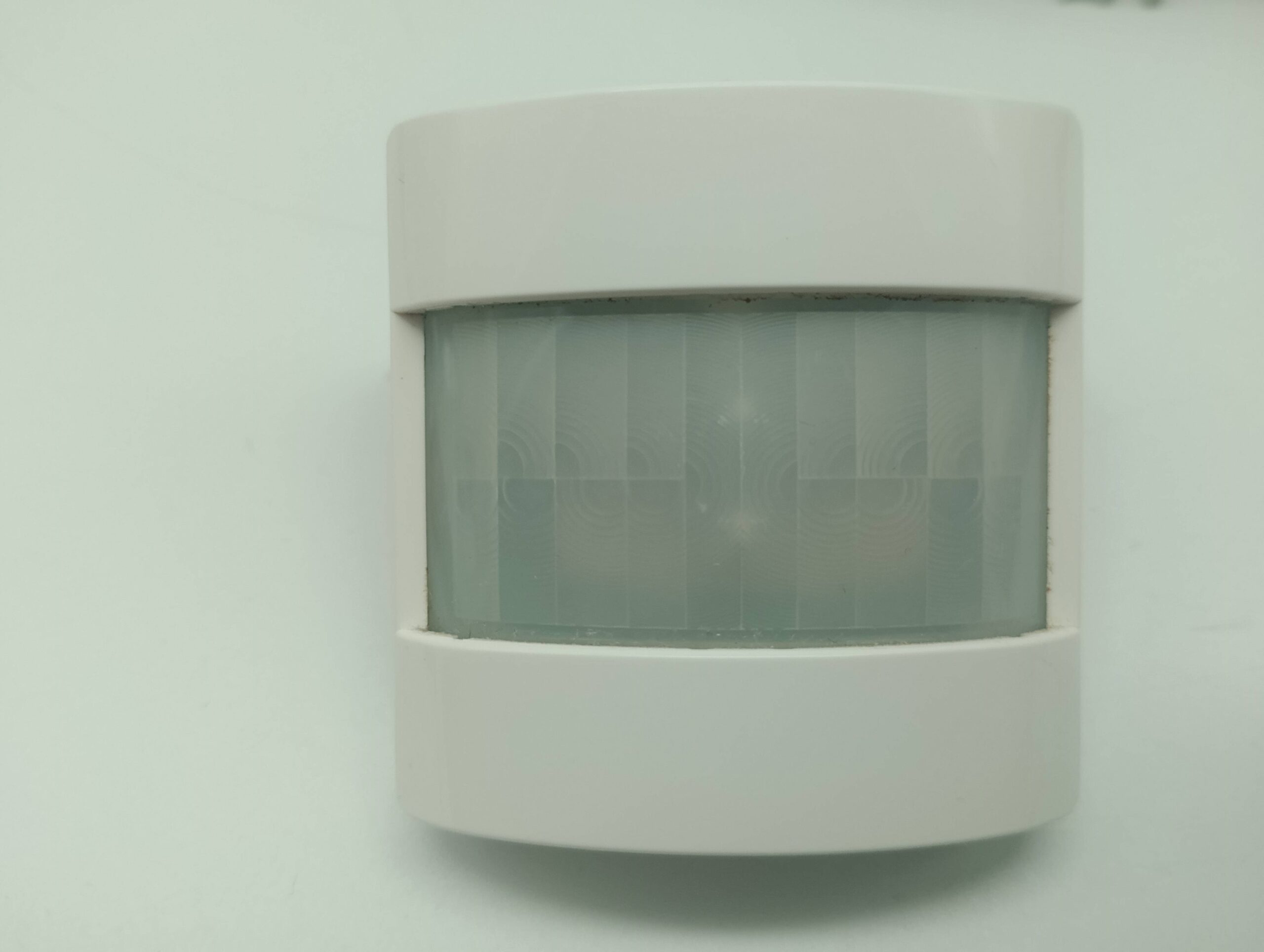

Typ: Bewegungsmelder‑Aufsatz 1,1 m (für Unterputzeinsatz)
Design: i‑system (55 mm × 55 mm, kompatibel mit DELTA‑Rahmen)
Schutzart: IP20 – nur für Innenbereiche ohne Feuchteschutz
Der Aufsatz ist kein vollständiges Gerät für das direkte Schalten von Lasten, sondern wird auf einen passenden Bewegungsmelder‑Einsatz (z. B. Relais‑ oder Triac‑Einsatz) aufgesteckt, der erst die Schaltfunktion übernimmt.
Erfassungs‑ & Sensortechnik
Erfassungswinkel: ca. 180° – weite Erfassung im Raum
Erfassungsfeld (1,10 m Montagehöhe): ca. 10 m × 12 m (bei Messung im Standard‑Richtwinkel)
Montagehöhe: ca. 1,10 m über Boden – Lichtpunkt bzw. Installationshöhe für optimale Erfassung
Funktion & Logik
-
Funktionsprinzip: Erfasst Wärmestrahlungen (IR‑Bewegungserkennung) und gibt bei Bewegung ein Signal an den jeweiligen Bewegungsmelder‑Einsatz aus.
-
Kombination: Muss mit einem Bewegungsmelder‑Einsatz (z. B. Relais‑Ausgang oder Triac‑Ausgang) verbunden werden, um Licht/Lasten zu schalten.
-
Modulares System: Durch Kombination mit bis zu 10 Bewegungsmelder‑Erweiterungseinheiten kann der Erfassungsbereich erweitert werden (Nebeneinsätze).
Der Aufsatz selbst verarbeitet die IR‑Erfassung; die Schaltfunktion erfolgt erst über den entsprechenden Einsatz.
Elektrische & Betriebsdaten (übergeordnet)
Die Strom‑/Spannungsversorgung der Erfassungsauflage erfolgt über den zugrunde liegenden Bewegungsmelder‑Einsatz. Die Aufsätze selbst haben keine direkte Netzspannungsversorgung ohne Einsatz.
Weitere typische Daten (für kombinierte Systeme):
-
Nennspannung des Systems: 230 V AC, 50/60 Hz (gemäß Installationsnetz)
-
Betriebstemperatur: ca. –20 °C bis +45 °C
-
Empfindlichkeit: ca. 20 % bis 100 % einstellbar (über die Basis‑Einstellung am Einsatz/Top, je nach Ausführung)
-
Nachlaufzeit: fix ca. 2 Minuten für einfache Tops (bei Komfort‑Varianten über 10 s bis 30 min einstellbar, abhängig vom Einsatz‑Typ)
-
Helligkeits‑Schaltschwelle: ca. 0 … 80 lux (Betrieb in Tag/Nacht‑Automatik)
Montage & Installation
-
Montageart: Unterputz‑Einbau in eine passende 60 mm‑Dose, oben im Rahmen der DELTA‑Serie.
-
Anschluss: Über zugehörigen Bewegungsmelder‑Einsatz; typische Verdrahtung über Steck‑/Klemmen des Einsatzes.
-
Betriebsmodus: Automatisch – es gibt üblicherweise Einstellungen für tagabhängige Helligkeitsschwelle, Nachlaufzeit und Sperrzeit nach Ausschalten.
Anwendungsbeispiel
👉 Installiert z. B. in Flur, Treppenhaus, Badezimmer oder Büro zur automatischen Lichtsteuerung im Verbund mit einem Bewegungsmelder‑Relais‑Einsatz (z. B. Siemens 5TC1 500 Delta Bewegungsmelder Relais Einsatz).
Kurz zusammengefasst
| Merkmal | Wert |
|---|---|
| Typ | Bewegungsmelder‑Aufsatz (1,10 m) für DELTA i‑system |
| Serie | Siemens DELTA i‑system |
| Erfassungswinkel | ca. 180° |
| Erfassungsfeld (1,10 m) | ca. 10 m × 12 m |
| Betriebsumgebung | –20 °C … +45 °C |
| Montage | Unterputz, 55 mm i‑system |
| Schutzart | IP20 |
| Empfindlichkeit | 20 % bis 100 % |
| Nachlaufzeit (Basis) | ca. 2 min (je nach Option/Typ) |
