Beschreibung
Dieser Artikel ist gebraucht und in einem guten Zustand. Keine Originalverpackung.
Der Artikel war bis zum Ausbau in Betrieb und wies keine Mängel auf.
Wir möchten Sie darauf hinweisen, dass alle stromführenden Komponenten von einem Fachmann eingebaut und überprüft werden müssen.
Elektrische Hauptdaten
Typ: Installationsschütz / Installations‑Kontaktor (230 V AC)
Hersteller: Eaton / Moeller
Steuerspannung (Betätigungsspannung): 195 … 253 V AC (typ. 230 V AC)
Bemessungsbetriebsspannung: 440 V AC (Lastseite)
Bemessungsbetriebsstrom: 25 A (AC‑1)
Kontaktanzahl:
-
2 × Schließer (NO)
-
2 × Öffner (NC)

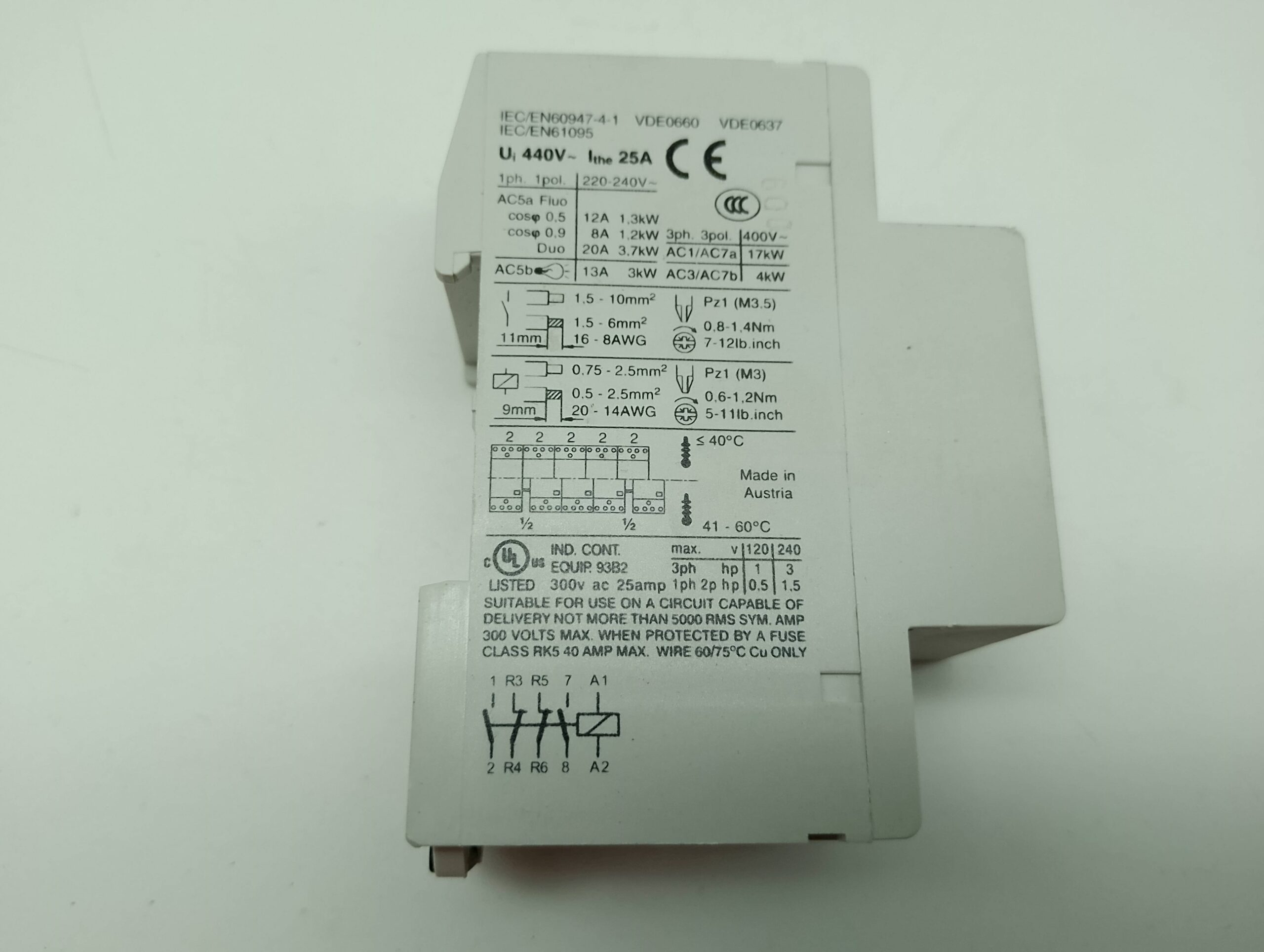

Gebrauchskategorie: AC‑1 nach EN 60947‑4‑1
Mechanische & Montage‑Daten
-
Montage: Hutschienenmontage (35 mm DIN‑Schiene)
-
Breite: 2 TE (Teilungseinheiten, ca. 35 mm)
-
Einbautiefe: ca. 60 mm
-
Maße: ca. 85 mm (Tiefe) × 60 mm (Höhe) × 35 mm (Breite)
-
Gewicht: ca. 0,22 kg
-
Schutzart: IP40 (Gehäuse)
-
Polzahl: 4‑polig (2 Schließer + 2 Öffner)
Betriebsbedingungen
-
Umgebungstemperatur:
• Min. −40 °C
• Max. +60 °C
Einsatz & Eigenschaften
✔ Zum Schalten von elektrischen Verbrauchern (z. B. Beleuchtung, Heizlasten, Motoren im AC‑1‑Bereich) über ein 230 V Steuersignal geeignet.
✔ Hilfskontakte: 2 Öffner (NC) gut für Kontroll‑/Hilfszwecke einsetzbar.
✔ Kompakt und DIN‑Schienen‑montierbar für Verteilerschränke/Steuerungen.
✔ Geeignet für Anwendungen nach EN 60947‑4‑1 / IEC 61095 Normen.
Kurz zusammengefasst

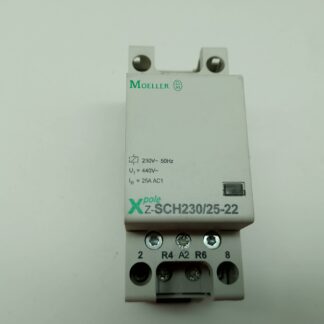

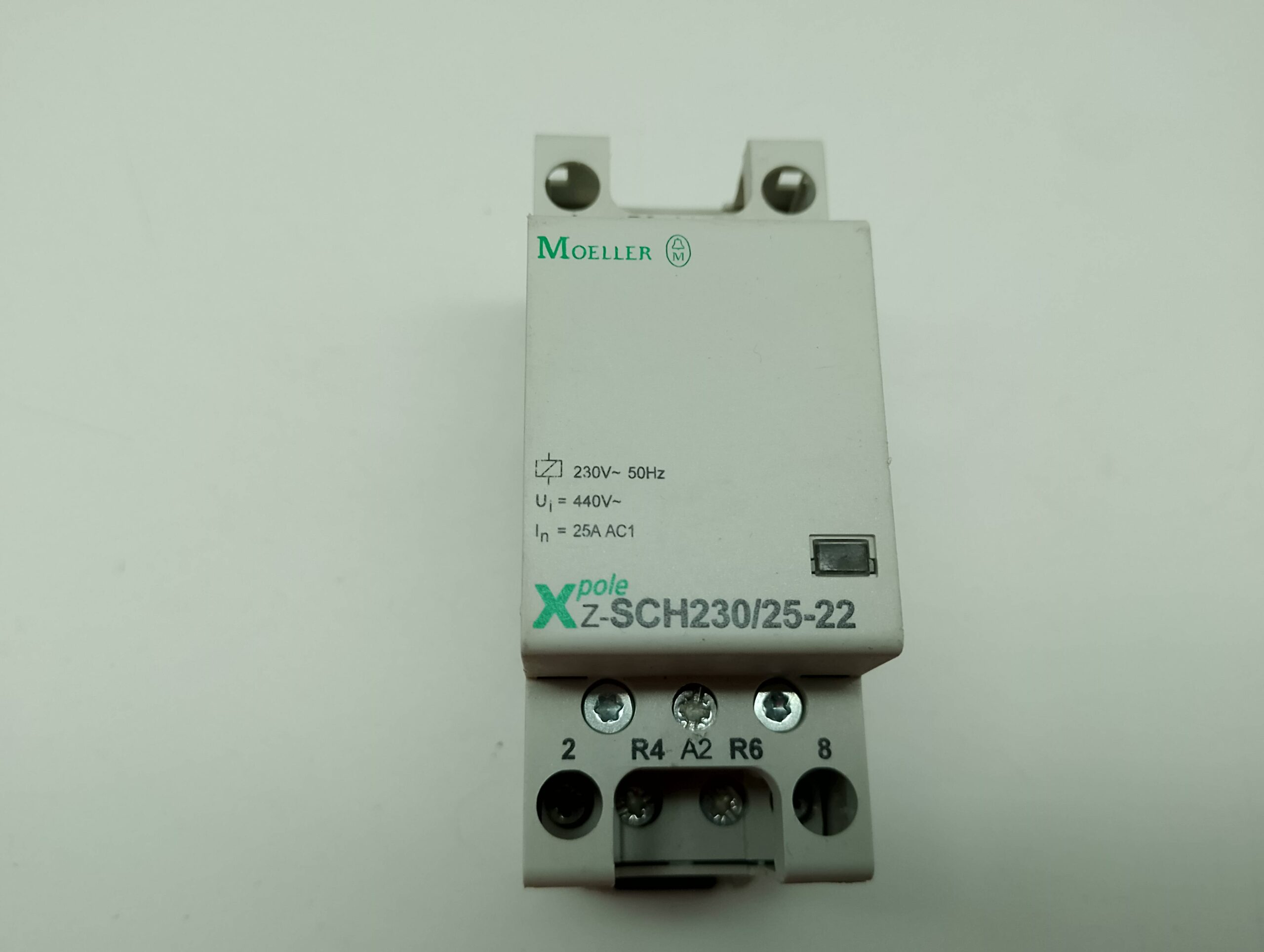

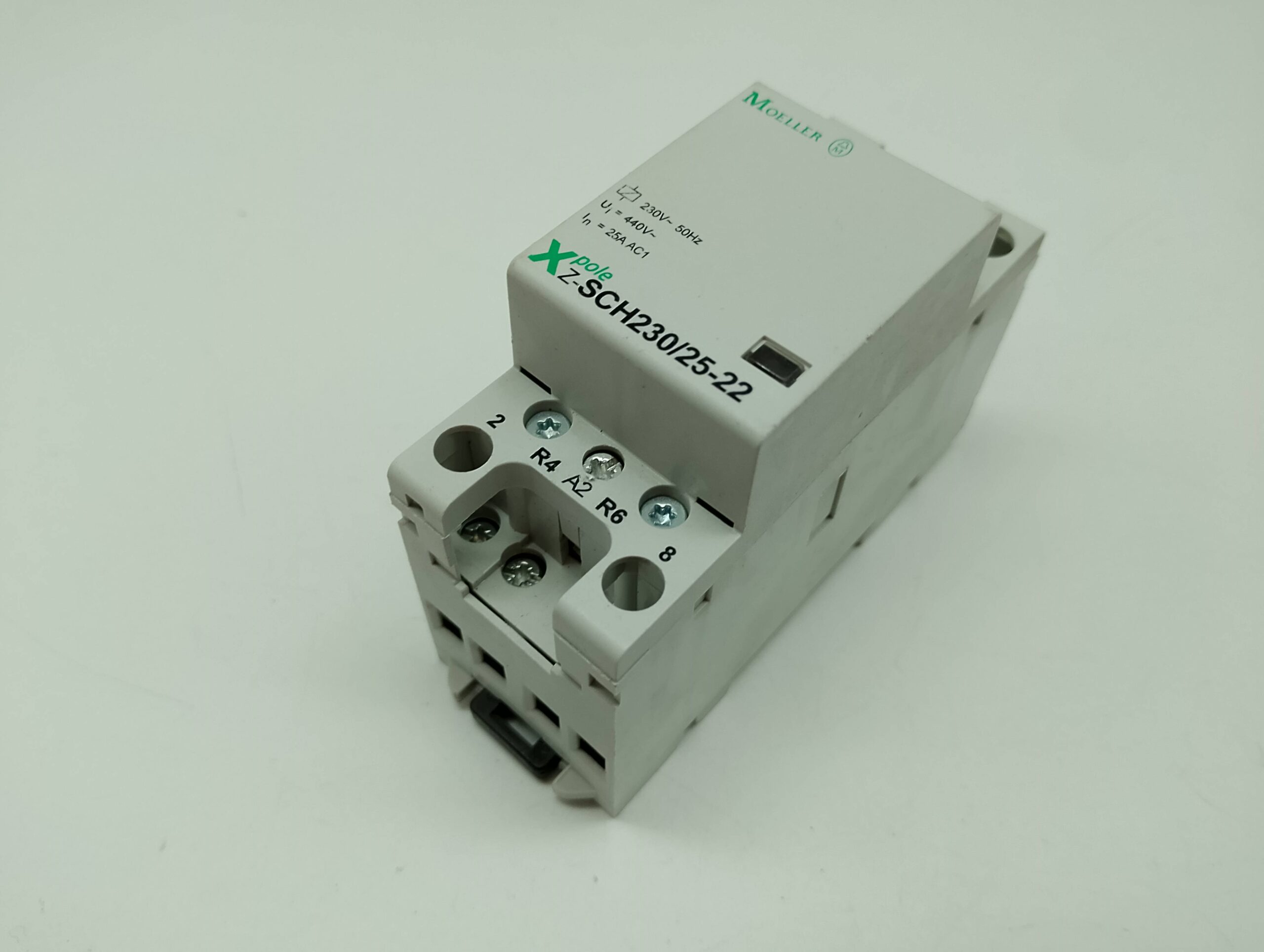

Moeller Z‑SCH230/25‑22 Installationsschütz ist ein 230 V AC gesteuerter Installationskontaktor mit:
-
25 A Bemessungsstrom (AC‑1)
-
2 Schließer + 2 Öffner
-
230 V Betätigungsspannung
-
440 V Lastseite
-
DIN‑Schienenmontage, 2 TE, IP40
-
Arbeitsumgebung −40 °C bis +60 °C
Ideal für elektrische Last‑Schaltung in Verteilungen, Steuerungen und Automatisierung.
Die vorliegende Website wird nicht von Moeller gesponsert, genehmigt oder unterstützt.
Der Name und die Bezeichnung ist rechtlich geschützt.
Das Warenzeichen Moeller dient zur Identifikation der Ware und soll keine Verletzung der Schutzrechte darstellen
This item is used and in good condition. No original packaging.
The item was in use until it was removed and had no defects.
We would like to point out that all live components must be installed and checked by a specialist.
This website is not sponsored, approved or endorsed by Moeller.
The name and designation are legally protected.
The Moeller trademark serves to identify the goods and is not intended to represent an infringement of intellectual property rights.
