Beschreibung
Produktbeschreibung

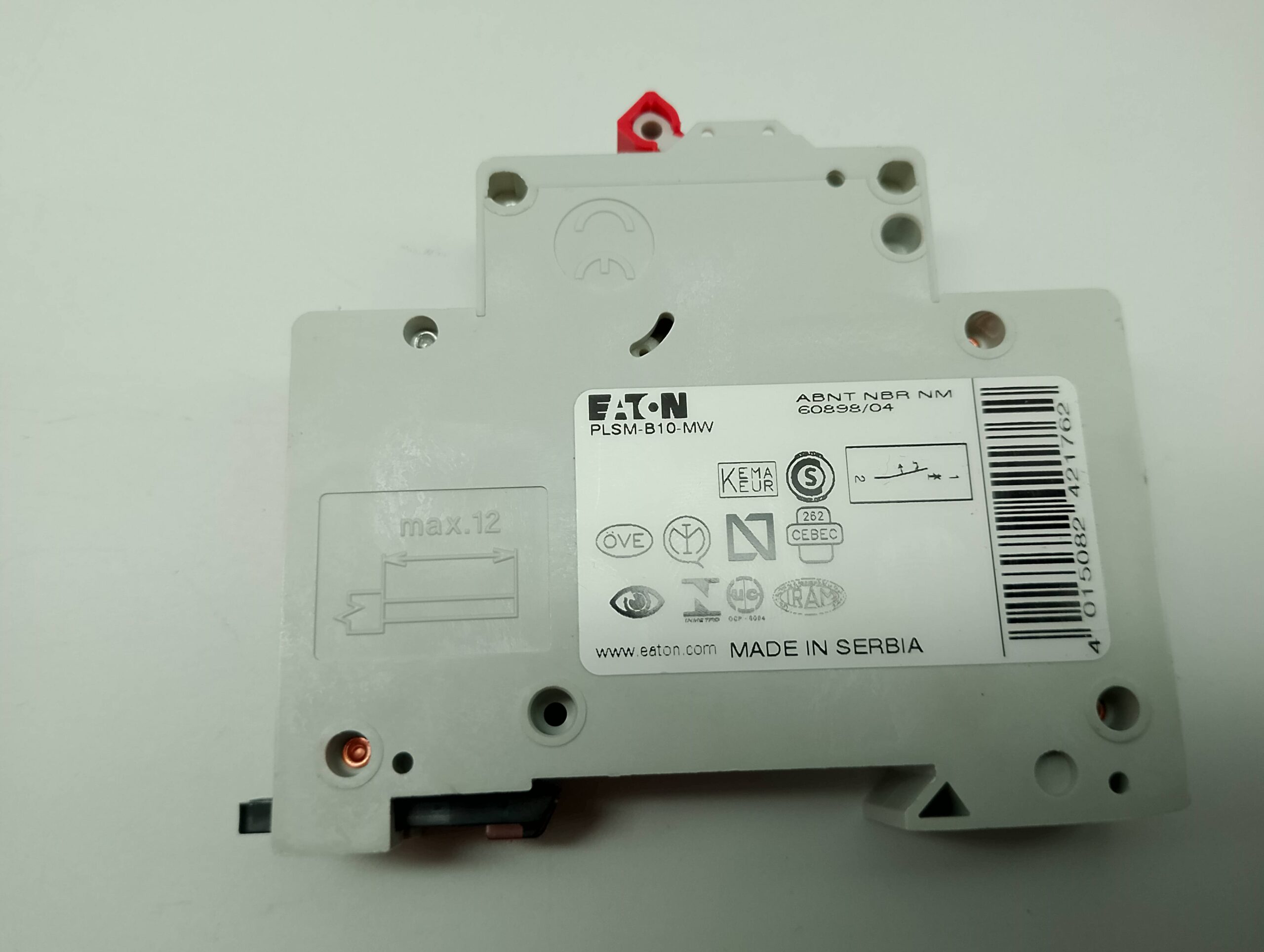

Der Eaton Moeller Series xPole PLSM Leitungsschutzschalter (MCB) mit der Katalognummer 242176 (Modellcode PLSM-B10-MW) ist ein zuverlässiger 1-poliger Leitungsschutzschalter zur Absicherung elektrischer Stromkreise gegen Überlast und Kurzschluss.
Mit seiner B-Auslösecharakteristik eignet er sich besonders für den Einsatz in Wohn- und Zweckbauten, wo hauptsächlich ohmsche Verbraucher wie Beleuchtung oder Steckdosenkreise geschützt werden.
Der Schalter bietet eine Bemessungsschaltleistung von 10 kA und gewährleistet so ein hohes Maß an Sicherheit und Zuverlässigkeit in modernen Elektroinstallationen.
Technische Merkmale
| Merkmal | Beschreibung |
|---|---|
| Produktname | Eaton Moeller Series xPole – PLSM Leitungsschutzschalter (MCB) |
| Katalognummer | 242176 |
| EAN | 4015082421762 |
| Modellcode | PLSM-B10-MW |
| Produkttyp | Leitungsschutzschalter |
| Serie | xPole PLSM |
| Polzahl | 1-polig |
| Gesamtzahl der Pole | 1 |
| Geschützte Pole | 1 |
| Auslösecharakteristik | B |
| Bemessungsstrom (In) | 10 A |
| Bemessungsschaltvermögen (nach IEC/EN 60898-1) | 10 kA |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 2 |
| Konformität | RoHS-konform |
Elektrische Daten
| Merkmal | Beschreibung |
|---|---|
| Spannungsart | Wechselstrom (AC) |
| Bemessungsbetriebsspannung (Ue) | bis 230 V |
| Bemessungsisolationsspannung (Ui) | 440 V |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 4 kV |
| Frequenzbereich | 50 – 60 Hz |
Mechanische Daten
| Merkmal | Beschreibung |
|---|---|
| Produktabmessungen (L × H × B) | 80 × 75 × 17,5 mm |
| Gewicht | 0,104 kg |
| Breite (modulare Teilungseinheiten) | 1 TE |
| Einbautiefe | 70,5 mm |
| Schutzart | IP20 |
| Montageart | Schnellmontage auf DIN-Schiene (IEC/EN 60715) |
| Anschlussquerschnitt (eindrähtig) | 1 – 25 mm² |
| Anschlussquerschnitt (mehrdrähtig) | 1 – 25 mm² |
Thermische Eigenschaften und Verlustleistung
| Merkmal | Beschreibung |
|---|---|
| Bemessungsbetriebsstrom (In) | 10 A |
| Verlustleistung pro Pol (stromabhängig) | 0 W |
| Gesamtverlustleistung (stromabhängig) | 1,9 W |
| Statische Verlustleistung (stromunabhängig) | 0 W |
Umgebungsbedingungen
| Merkmal | Beschreibung |
|---|---|
| Betriebstemperaturbereich | –25 °C bis +75 °C |
| Lagertemperaturbereich | –35 °C bis +60 °C |
Anwendungsbereiche
-
Schutz elektrischer Leitungen in Wohn-, Gewerbe- und Zweckbauten
-
Absicherung von Licht- und Steckdosenstromkreisen
-
Einsatz in Verteilern, Unterverteilungen und Schaltschränken
-
Bestandteil des Eaton xPole-Schaltgeräteprogramms
Produktvorteile
-
Kompakte Bauweise für platzsparende Installation
-
Hohe Schaltleistung (10 kA) – zuverlässiger Schutz auch bei Kurzschlüssen
-
B-Charakteristik – ideal für Standardstromkreise mit ohmschen Lasten
-
Einfache und schnelle Montage auf DIN-Schiene
-
Langlebig und wartungsarm durch hochwertige Fertigung
Dieser Artikel ist gebraucht und in einem guten Zustand. Keine Originalverpackung.
Der Artikel war bis zum Ausbau in Betrieb und wies keine Mängel auf.
Wir möchten Sie darauf hinweisen, dass alle stromführenden Komponenten von einem Fachmann eingebaut und überprüft werden müssen.
