Beschreibung
Produktbeschreibung

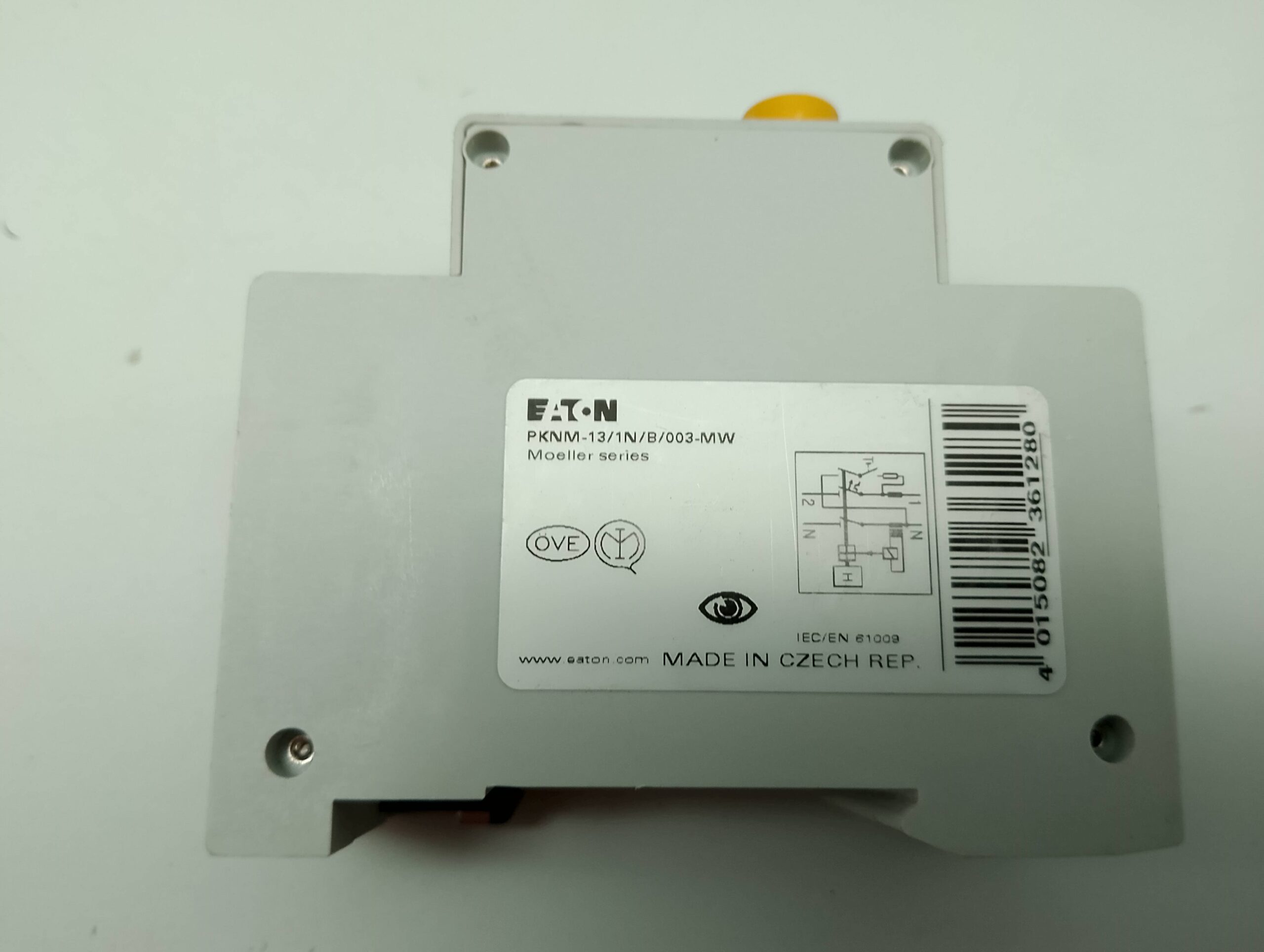

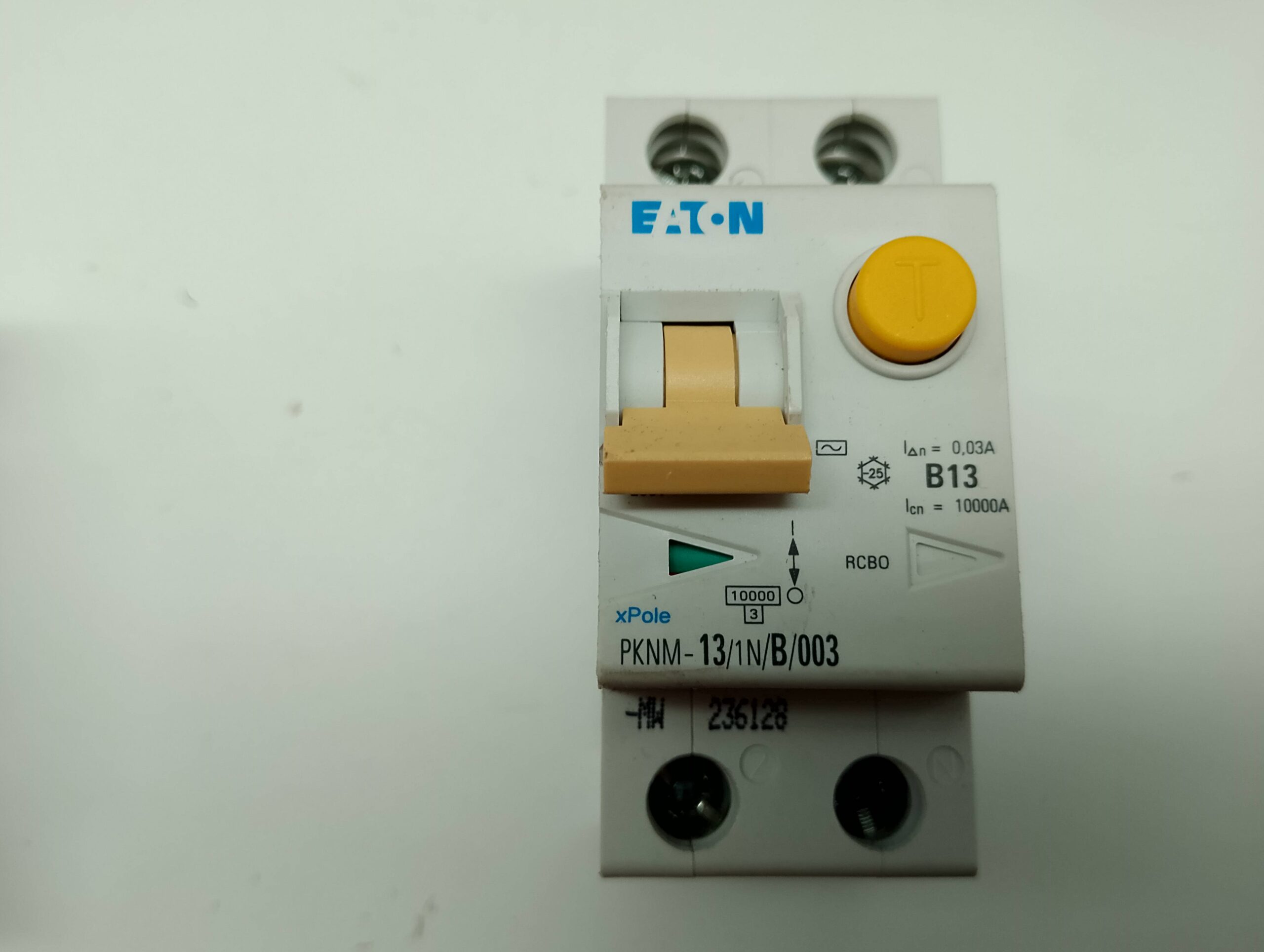

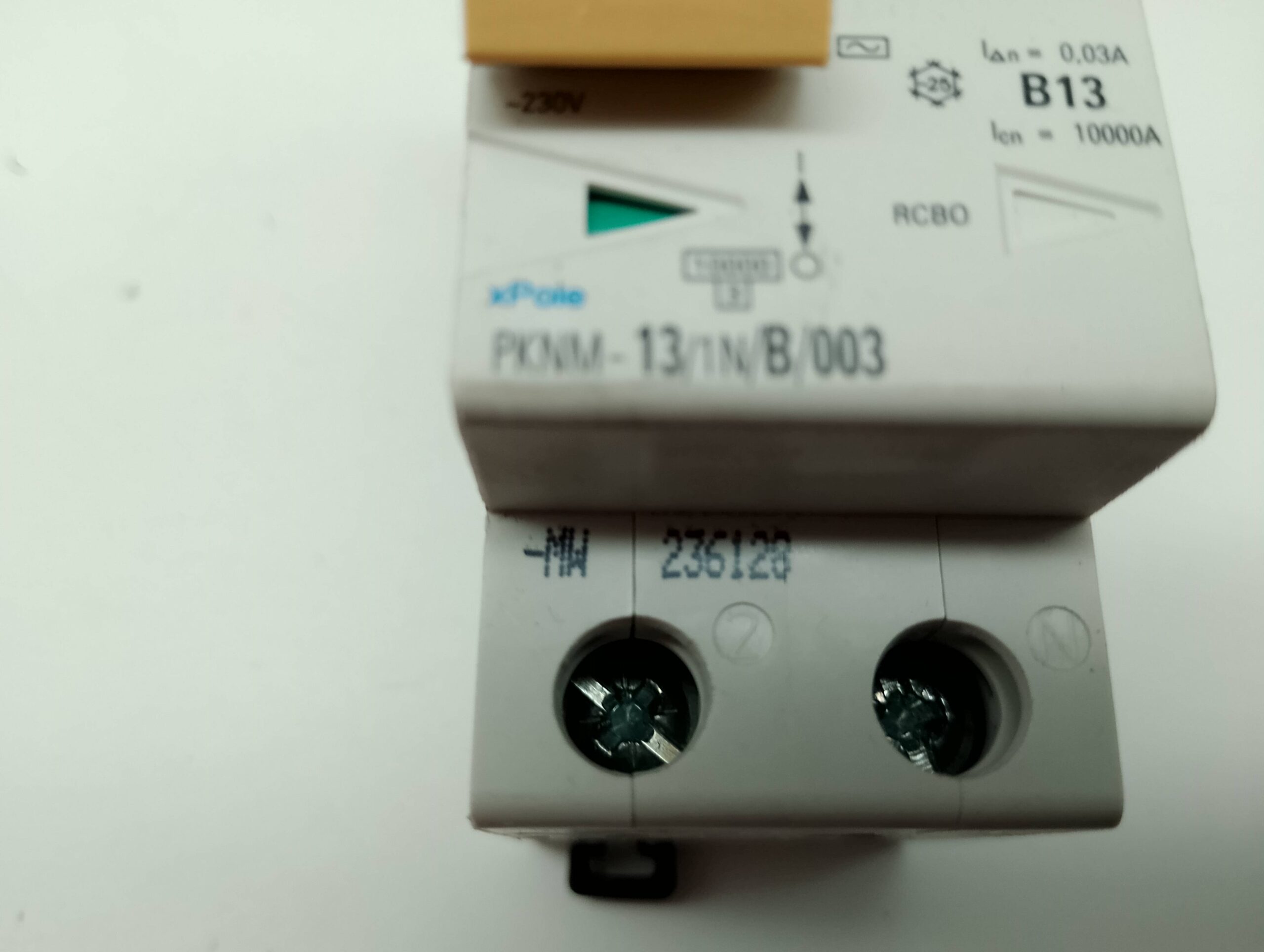

Der Eaton Moeller Series xPole PKNM FI/LS-Schalter (RCBO) mit der Katalognummer 236128 (Modellcode PKNM-13/1N/B/003-MW) ist eine kompakte Kombination aus Fehlerstrom- und Leitungsschutzschalter.
Er bietet einen zuverlässigen Personen- und Leitungsschutz in einem einzigen Gerät, indem er sowohl Fehlerströme (FI-Funktion) als auch Überlast- und Kurzschlussströme (LS-Funktion) erkennt und sicher abschaltet.
Der Schalter ist für den Einsatz in Wohn- und Gewerbeanlagen konzipiert und zeichnet sich durch seine schnelle, unverzögerte Auslösung und hohe Schaltleistung von 10 kA aus.
Technische Daten
| Merkmal | Beschreibung |
|---|---|
| Modellcode | PKNM-13/1N/B/003-MW |
| Produkttyp | FI/LS-Schalter (RCBO) |
| Serie | Eaton Moeller Series xPole PKNM |
| Polzahl | 1-polig + N |
| Geschützte Pole | 1 |
| Gesamtanzahl Pole | 2 |
| Auslösecharakteristik | B |
| Bemessungsstrom (In) | 13 A |
| Bemessungsfehlerstrom (IΔn) | 30 mA |
| Empfindlichkeitstyp | Typ AC – empfindlich auf Wechselstrom |
| Auslöseverhalten | unverzögert |
| Bemessungsschaltvermögen | 10 kA (nach IEC/EN 61009) |
| Stoßstromfestigkeit | 0,25 kA (teilweise stoßstromfest, 250 A) |
Elektrische Eigenschaften
| Merkmal | Beschreibung |
|---|---|
| Spannungsart | AC |
| Bemessungsbetriebsspannung (Ue) | 230 V |
| Max. Betriebsspannung | 230 V AC |
| Bemessungsisolationsspannung (Ui) | 440 V |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 4 kV |
| Bemessungsfrequenz | 50 Hz |
| Ableitstromtyp | AC |
| Bemessungskurzschlussausschaltvermögen (EN 61009-1) | 10 kA |
Mechanische Daten
| Merkmal | Beschreibung |
|---|---|
| Produktabmessungen (L × H × B) | 80 × 75 × 35 mm |
| Gewicht | 0,195 kg |
| Montageart | DIN-Schiene |
| Schutzart | IP20 (IP40 mit geeignetem Gehäuse) |
Normen und Zertifizierungen
-
Zertifikate: CE
-
Konformität: CE-Kennzeichnung, RoHS-konform
-
Normen: IEC/EN 61009, EN 60947-2
Anwendungsbereiche
-
Elektrische Schutzschaltungen in Wohngebäuden, Gewerbebauten und ähnlichen Installationen
-
Kombinierter Personen-, Brand- und Leitungsschutz in einem Gerät
-
Ideal für Anwendungen, bei denen begrenzter Platz und hohe Sicherheit gefordert sind
Produktvorteile
-
Kombination aus FI- und LS-Schutz in einem kompakten Gehäuse
-
Unverzögerte Auslösung für maximale Sicherheit
-
Hohe Schaltleistung (10 kA) bei gleichzeitig kompakten Abmessungen
-
Einfache Montage auf DIN-Schiene
-
Zuverlässige Schutzfunktion für Wechselstromkreise
Der Artikel war bis zum Ausbau in Betrieb und wies keine Mängel auf.
Wir möchten Sie darauf hinweisen, dass alle stromführenden Komponenten von einem Fachmann eingebaut und überprüft werden müssen.
Die vorliegende Website wird nicht von Eaton gesponsert, genehmigt oder unterstützt.
Der Name und die Bezeichnung ist rechtlich geschützt.
Das Warenzeichen Eaton dient zur Identifikation der Ware und soll keine Verletzung der Schutzrechte darstellen
This item is used and in good condition. No original packaging.
The item was in use until it was removed and had no defects.
We would like to point out that all live components must be installed and checked by a specialist.
