Beschreibung

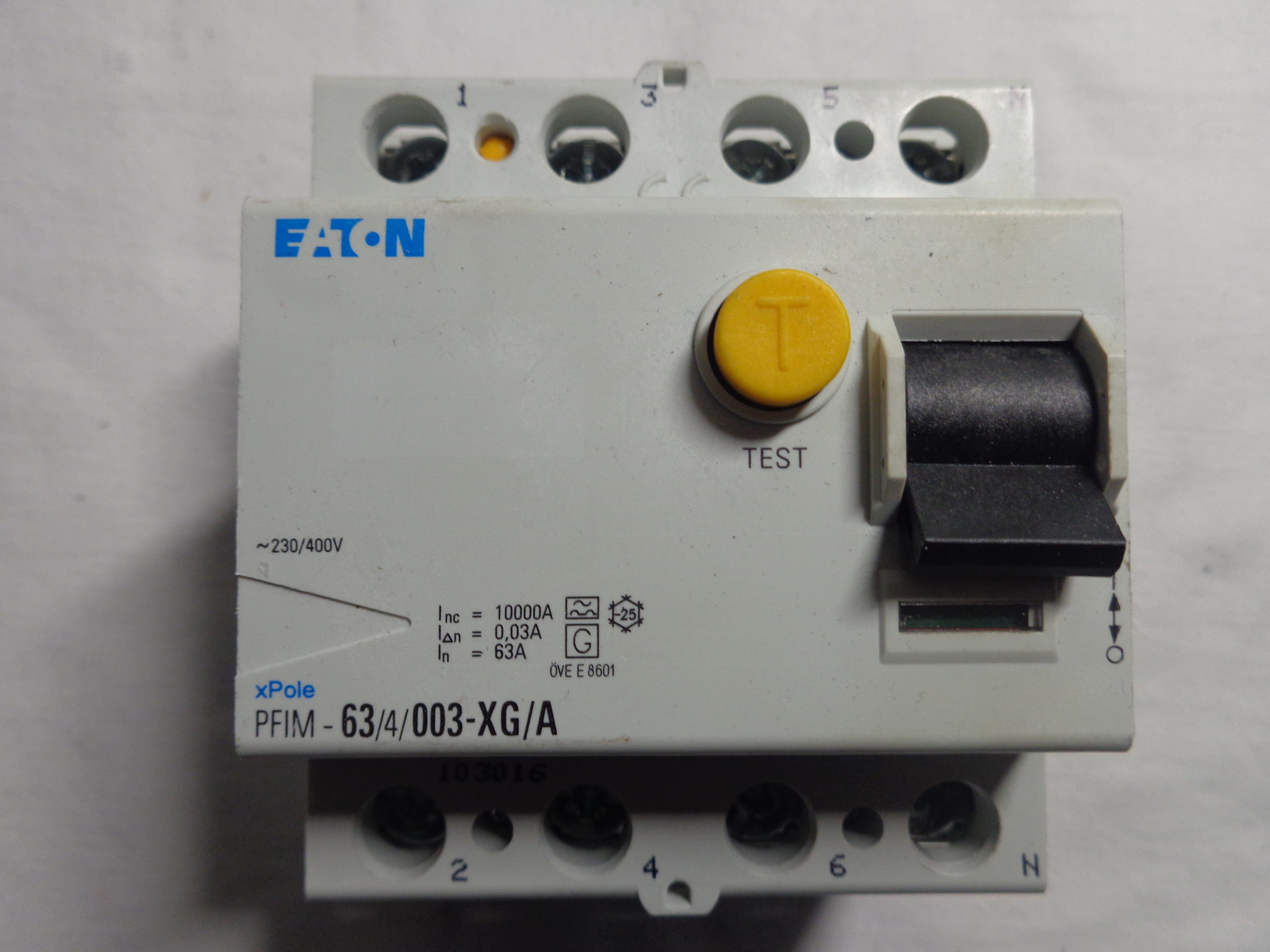

Eaton Moeller Serie xPole – PFIM Typ AC, A, U, R RCCB. PFIM, 4P, In: 63 A, Icn: 10 kA, IΔN: 0,03 A, Typ G/A (ÖVE E 8601), Impulsstromempfindlich, Überspannungsgeschützt, 3 kA
| Produktname |
Eaton Moeller Serie xPole – PFIM Typ AC, A, U, R RCCB
|
| Katalognummer |
103016
|
| Modell-Code |
PFIM-63/4/003-XG/A
|
| EAN |
4015081028559
|
| Produktlänge/-tiefe |
76 mm
|
| Produkthöhe |
ca. 80 mm
|
| Produktbreite |
ca. 70 mm
|
| Produktgewicht |
0.368 kg
|
| Einhaltung der Vorschriften |
RoHS-konform
|
| Bescheinigungen |
IEC/EN 61008
ÖVE E 8601 |
| Verwendet mit |
PFIM
Fehlerstromschutzschalter Typ G/A (ÖVE E 8601) KLV-TC-4 276241 (Kompaktgehäuse) Z-FW/LP 248296 (Fernbedienung und automatisches Schaltgerät) Z-RC/AK-4MU 101062 (Dichtdeckel-Set) |
| Stromstärke |
63 A
|
| Nennspannung |
230 V AC / 400 V AC
|
| Funktionen |
Fehlerstromschutzschalter Zusatzausstattungen
möglich |
| Erforderliches Zubehör |
Z-HK 248432
|
| 10.10 Uhr Temperaturanstieg |
Der Schaltschrankbauer ist für die Berechnung des Temperaturanstiegs verantwortlich. Eaton stellt die Wärmeableitungsdaten für die Geräte zur Verfügung.
|
| 10.11 Einstufung als Kurzschluss |
Liegt in der Verantwortung des Schaltschrankbauers. Die Vorgaben für die Schaltanlage sind zu beachten.
|
| 10.12 Elektromagnetische Verträglichkeit |
Liegt in der Verantwortung des Schaltschrankbauers. Die Vorgaben für die Schaltanlage sind zu beachten.
|
| 10.13 Mechanische Funktion |
Das Gerät erfüllt die Anforderungen, sofern die Angaben in der Gebrauchsanweisung (IL) beachtet werden.
|
| 10.2.2 Korrosionsbeständigkeit |
Erfüllt die Anforderungen der Produktnorm.
|
| 10.2.3.1 Nachweis der thermischen Stabilität von Gehäusen |
Erfüllt die Anforderungen der Produktnorm.
|
| 10.2.3.2 Überprüfung der Beständigkeit von Isoliermaterialien gegen normale Hitze |
Erfüllt die Anforderungen der Produktnorm.
|
| 10.2.3.3 Widerstand. von insul. Mat. gegen abnormale Hitze/Feuer durch interne Elektr. Effekte |
Erfüllt die Anforderungen der Produktnorm.
|
| 10.2.4 Beständigkeit gegen ultraviolette (UV) Strahlung |
Erfüllt die Anforderungen der Produktnorm.
|
| 10.2.5 Heben |
Trifft nicht zu, da die gesamte Schaltanlage ausgewertet werden muss.
|
| 10.2.6 Mechanische Einwirkung |
Trifft nicht zu, da die gesamte Schaltanlage ausgewertet werden muss.
|
| 10.2.7 Beschriftungen |
Erfüllt die Anforderungen der Produktnorm.
|
| 10.3 Schutzart von Baugruppen |
Trifft nicht zu, da die gesamte Schaltanlage ausgewertet werden muss.
|
| 10.4 Luft- und Kriechstrecken |
Erfüllt die Anforderungen der Produktnorm.
|
| 10.5 Schutz vor elektrischem Schlag |
Trifft nicht zu, da die gesamte Schaltanlage ausgewertet werden muss.
|
| 10.6 Einbau von Schaltgeräten und Komponenten |
Trifft nicht zu, da die gesamte Schaltanlage ausgewertet werden muss.
|
| 10.7 Interne elektrische Schaltkreise und Anschlüsse |
Liegt in der Verantwortung des Schaltschrankbauers.
|
| 10.8 Anschlüsse für Außenleiter |
Liegt in der Verantwortung des Schaltschrankbauers.
|
| 10.9.2 Elektrische Festigkeit der Netzfrequenz |
Liegt in der Verantwortung des Schaltschrankbauers.
|
| 10.9.3 Stoßfestigkeit |
Liegt in der Verantwortung des Schaltschrankbauers.
|
| 10.9.4 Prüfung von Gehäusen aus Isoliermaterial |
Liegt in der Verantwortung des Schaltschrankbauers.
|
| Ausgestattet mit: |
Verriegelungsvorrichtung
|
| Rahmen |
ca. 45 mm
|
| Nennfrequenz |
50 Hz
|
| Grad der Verschmutzung |
2
|
| Montageart |
Schnellbefestigung mit 2 Rastpositionen für DIN-Schiene IEC/EN 60715
DIN-Schiene |
| Klimatische Abdichtung |
25-55 °C / 90-95% relative Luftfeuchtigkeit nach IEC 60068-2
|
| Wärmeableitung der Anlage, stromabhängig |
13,4 W
|
| Bemessungsstoßfestigkeit (Uimp) |
4 kV
|
| Bemessungskurzzeit-Stehstrom (Icw) |
10 kA
|
| Zulässige Überlastung der Vorsicherung – max |
63 A gG/gL
|
| Eingebaute Breite (Anzahl der Einheiten) |
70 mm (4 HE)
|
| Materialstärke der Stromschiene |
0,8 mm – 2 mm
|
| Kurzschluss-Einstufung |
63 A (max. zulässige Vorsicherung)
|
| Schutz der Klemme |
Finger- und Handberührungssicher, DGUV VS3, EN 50274
|
| Klemmen (oben und unten) |
Offene Öffnungs-/Hebeterminals
|
| Bereich der Prüfschaltung |
196 V AC – 264 V AC
|
| Umgebungstemperatur – max |
60 °C
|
| Umgebungstemperatur – min |
-25 °C
|
| Eingebaute Tiefe |
70,5 mm
|
| Anschließbarer Leiterquerschnitt (mehradrig) – max |
ca. 16 mm²
|
| Anschließbarer Leiterquerschnitt (mehradrig) – min |
1,5 mm²
|
| Anschließbarer Leiterquerschnitt (volladrig) – max |
35 mm²
|
| Anschließbarer Leiterquerschnitt (volladrig) – min |
1,5 mm²
|
| Nennstrom |
30 mA
|
| Wärmeableitungskapazität |
0 W
|
| Wärmeabfuhr pro Pol, stromabhängig |
0 W
|
| Zulässige Lager- und Transporttemperatur – max |
60 °C
|
| Zulässige Lager- und Transporttemperatur – min |
-35 °C
|
| Lebensdauer, mechanisch |
20000 Operationen
|
| Schutzart |
IP20,
IP20, IP40 mit passendem Gehäuse |
| Impuls-Standstrom |
Überspannungssicher, 3 kA
|
| Anzahl der Pole |
Vierpolig
|
| Art des Ableitstroms |
Ein
|
| Lebensdauer, elektrisch |
4000 Operationen
|
| Art |
|
| Besonderheiten |
|
| Anwendung |
|
| Funktionen |
Kurzzeitiges verzögertes Auslösen
|
| Art der Empfindlichkeit |
Impulsstromempfindlich
|
| Bemessungsfehlerstrom – max |
0,03 A
|
| Bemessungsfehlerstrom – min |
0,03 A
|
| Bemessungsisolationsspannung (Ui) |
440 V
|
| Bemessungsbetriebsstrom für spezifizierte Wärmeableitung (In) |
63 A
|
| Bemessungsbetriebsspannung (Ue) – max |
400 V
|
| Bemessungsrest-Ein- und Ausbrechvermögen |
630 A
|
| Statische Wärmeableitung, stromunabhängig |
0 W
|
| Stoßstromkapazität |
3 kA
|
| Breite in Anzahl der modularen Abstände |
4
|
| Art der Spannung |
WECHSELSTROM
|
| Anschlusskapazität (Massivdraht) |
1,5 mm² – 35 mm²
|
| Auslösezeit |
Kurze zeitverzögerte
|
| Bemessungskurzschlussfestigkeit |
10 kA
|
| Anschlusskapazität (Litzenkabel) |
16 mm² (2-fach)
|
| RAL-Nummer |
7035
|
| Farbe |
Grau
|
Gebrauchtes Installationsmaterial Alle Artikel sind gebraucht und in gutem Zustand. Für alle Artikel gilt: keine Haftung für Schäden, Unfall, Verletzung von Mensch und Tier insbesondere für den Fall des Einbaus des Bauteils. Wir möchten Sie darauf hinweisen, dass alle stromführenden Komponenten von einem Fachmann eingebaut und überprüft werden müssen.
