Beschreibung
Produktbeschreibung

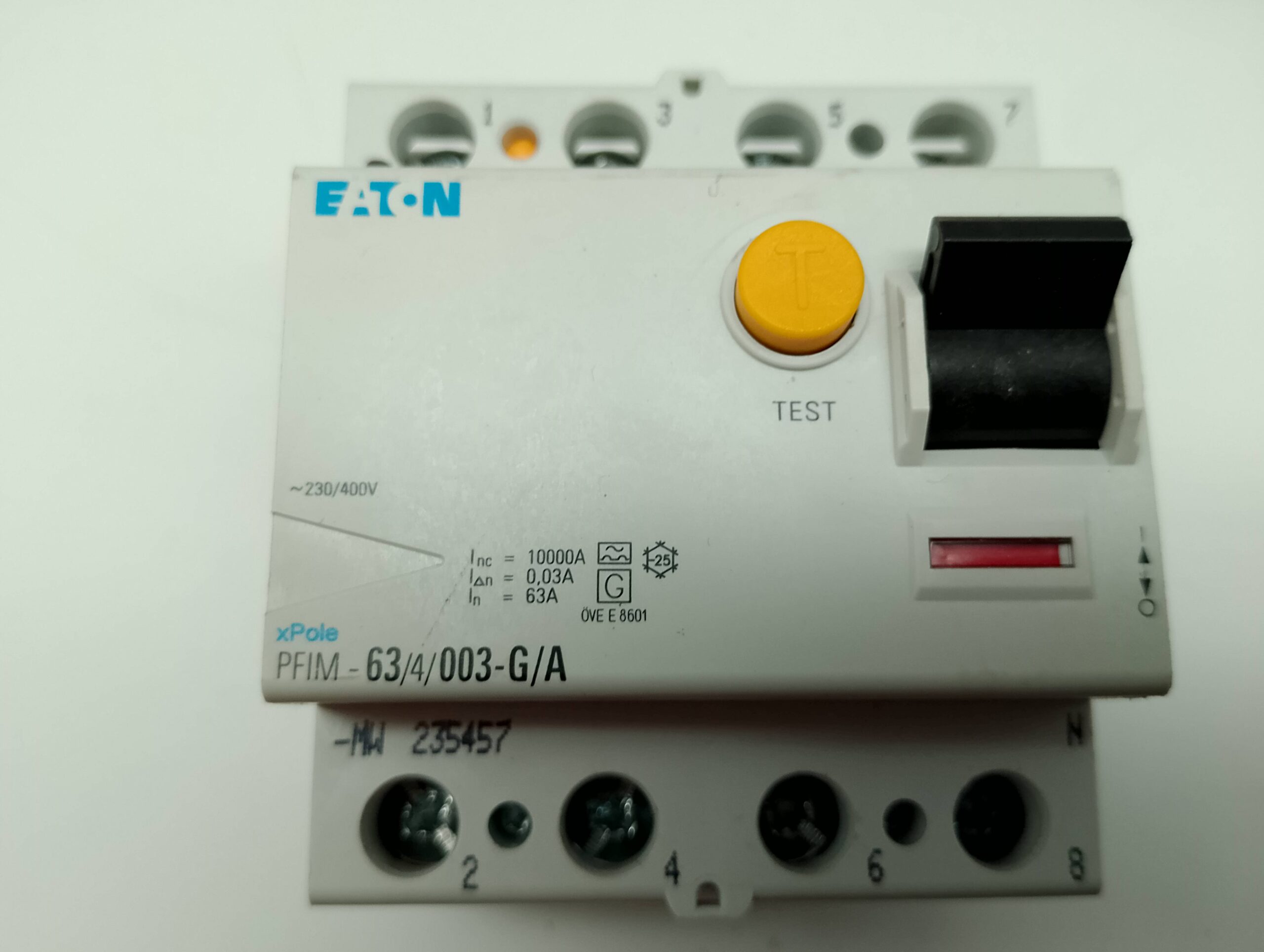

Der Eaton Moeller Series xPole PFIM FI-Schutzschalter (RCCB) mit der Katalognummer 235457 (Modellcode: PFIM-63/4/003-G/A-MW) bietet zuverlässigen Fehlerstromschutz für Wohn- und Gewerbeanwendungen.
Er erkennt Fehlerströme zuverlässig und schützt Personen sowie Anlagen vor elektrischen Gefahren durch Isolationsfehler. Der FI-Schalter ist pulsstromsensitiv (Typ A), stoßstromfest bis 3 kA und eignet sich für vierpolige Installationen in 230/400 V AC-Systemen.
Dank seiner kurzzeitverzögerten Auslösecharakteristik (Typ G) ist der PFIM bestens geeignet für Anwendungen mit erhöhten Einschaltströmen oder kurzzeitigen Stromspitzen.
Technische Daten
| Merkmal | Beschreibung |
|---|---|
| Modellcode | PFIM-63/4/003-G/A-MW |
| Produkttyp | FI-Schutzschalter (RCCB) |
| Serie | Eaton Moeller xPole PFIM |
| Polzahl | 4-polig |
| Nennstrom (In) | 63 A |
| Bemessungsfehlerstrom (IΔn) | 30 mA |
| Empfindlichkeitstyp | Typ A (pulsstromsensitiv) |
| Auslöseverhalten | kurzzeitverzögert (Typ G) |
| Bemessungsbetriebsspannung (Ue) | 230 / 400 V AC |
| Bemessungsisolationsspannung (Ui) | 440 V |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 4 kV |
| Bemessungskurzschlussfestigkeit (Icn) | 10 kA |
| Bemessungsfehlerschaltvermögen (IΔm) | 630 A |
| Stoßstromfestigkeit | 3 kA |
| Lebensdauer elektrisch / mechanisch | 4.000 / 20.000 Schaltvorgänge |
Mechanische Eigenschaften
| Merkmal | Beschreibung |
|---|---|
| Abmessungen (L × H × B) | 76 × 80 × 70 mm |
| Einbaubreite | 4 TE (70 mm) |
| Montageart | DIN-Schiene IEC/EN 60715 |
| Schutzart | IP20 (IP40 mit Gehäuse) |
| Anschlussklemmen | Maul-/Liftklemmen, oben und unten |
| Leiterquerschnitt eindrähtig | 1,5 – 35 mm² |
| Leiterquerschnitt mehrdrähtig | 1,5 – 16 mm² (2×) |
| Klemmenschutz | Finger- und Berührungssicher nach DGUV VS3 / EN 50274 |
| Rahmenmaß | 45 mm |
| Materialstärke Sammelschiene | 0,8 – 2 mm |
Umgebungsbedingungen
| Merkmal | Beschreibung |
|---|---|
| Betriebstemperaturbereich | 25 – 55 °C |
| Lagertemperaturbereich | –35 bis +60 °C |
| Luftfeuchtigkeit | 90–95 % bei 25–55 °C (nach IEC 60068-2) |
| Verschmutzungsgrad | 2 |
Normen und Zulassungen
-
Zertifikate: IEC/EN 61008, ÖVE E 8601
-
Konformität: RoHS
-
Schutzklasse: IP20 / IP40 mit Gehäuse
Anwendungsbereiche
-
Fehlerstromschutz für Wohnungs- und Zweckbauten
-
3-phasige Systeme (230/400 V AC) – nicht für 400 V Phase-Phase ohne N
-
Ideal zur Personen- und Brandschutzabsicherung
-
Kompatibel mit Eaton xPole-Schaltgeräten
Der Artikel war bis zum Ausbau in Betrieb und wies keine Mängel auf.
Wir möchten Sie darauf hinweisen, dass alle stromführenden Komponenten von einem Fachmann eingebaut und überprüft werden müssen.
Die vorliegende Website wird nicht von Eaton gesponsert, genehmigt oder unterstützt.
Der Name und die Bezeichnung ist rechtlich geschützt.
Das Warenzeichen Eaton dient zur Identifikation der Ware und soll keine Verletzung der Schutzrechte darstellen
This item is used and in good condition. No original packaging.
The item was in use until it was removed and had no defects.
We would like to point out that all live components must be installed and checked by a specialist.
