Beschreibung
Produktbeschreibung

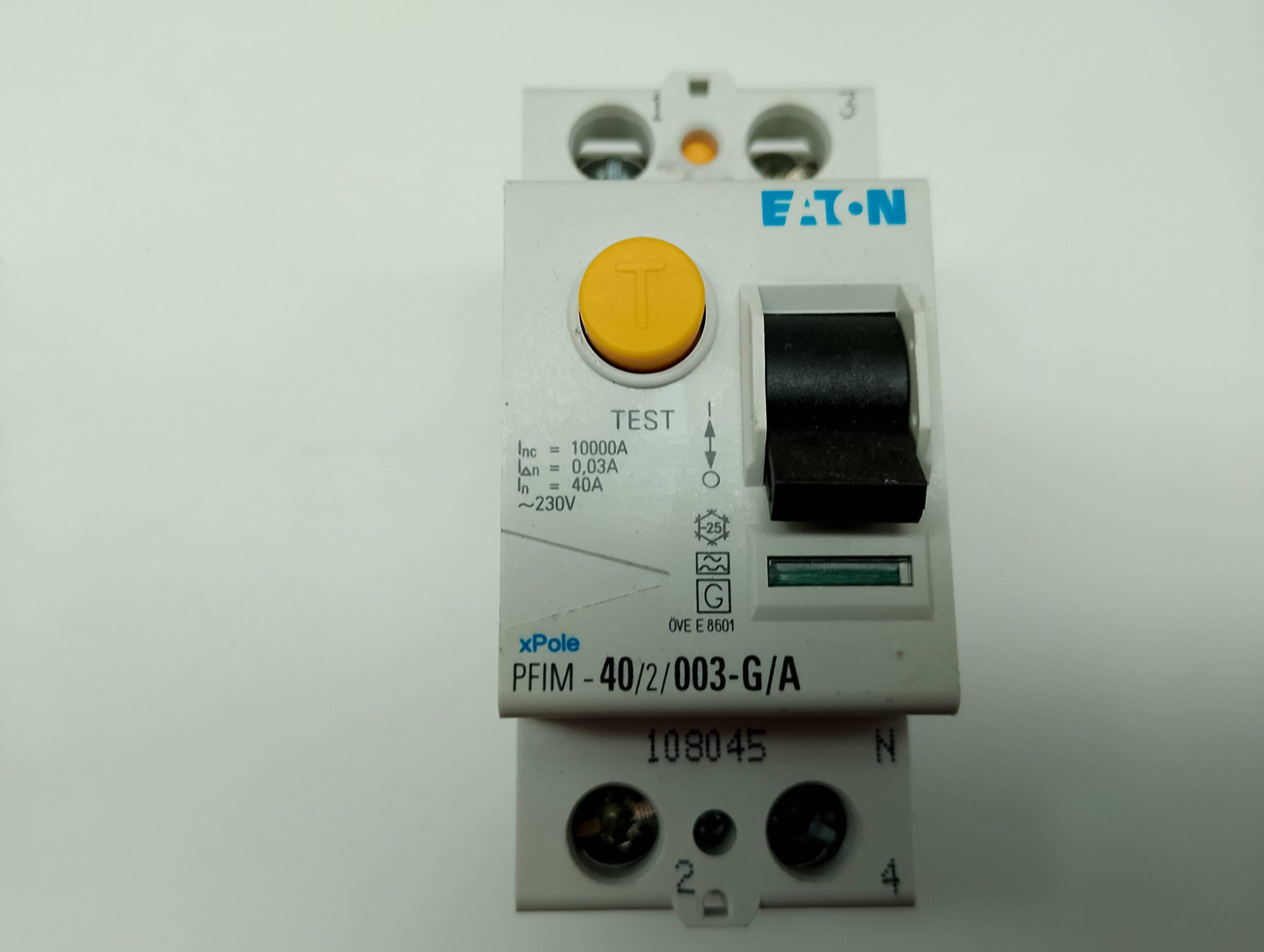

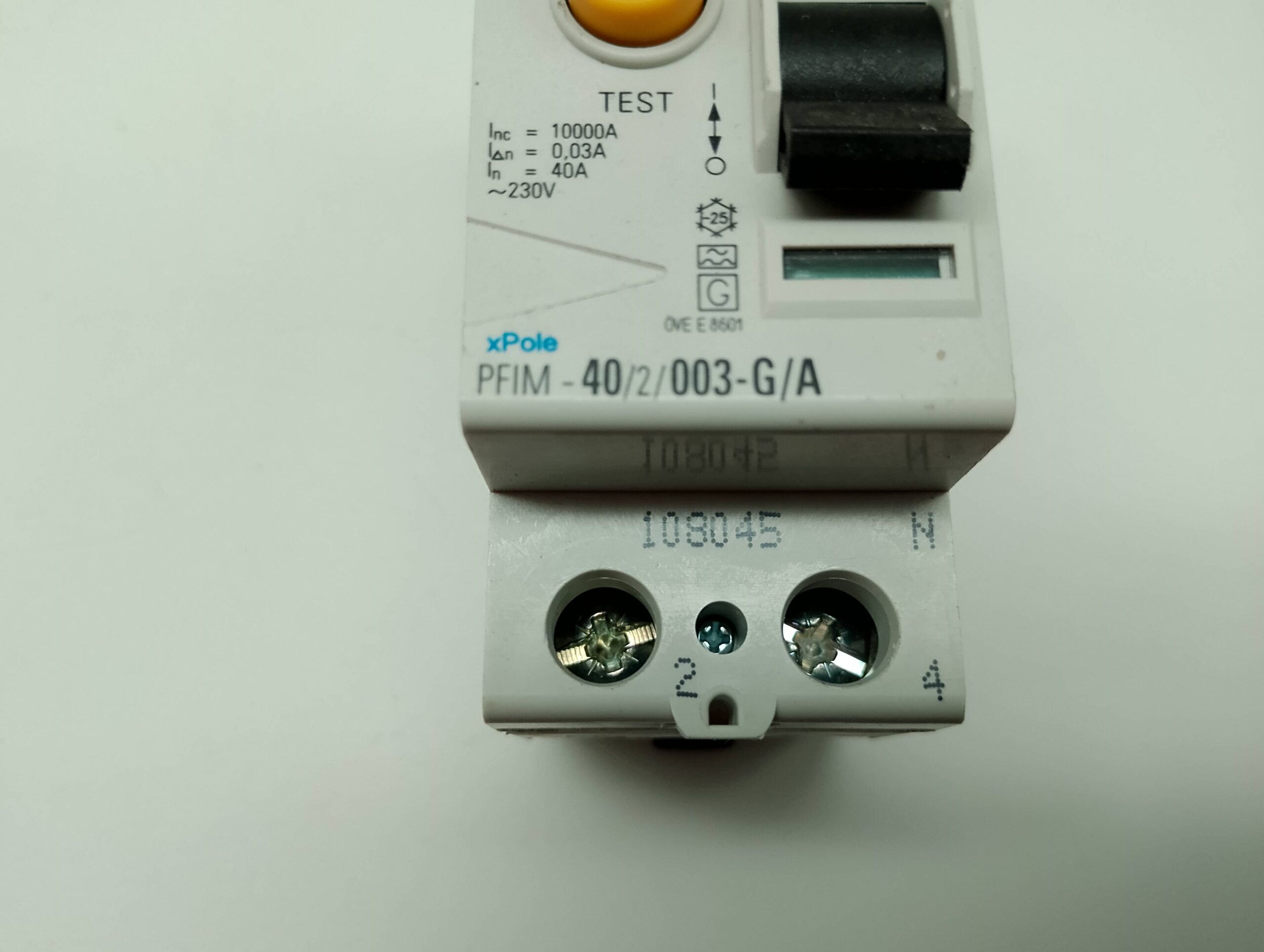

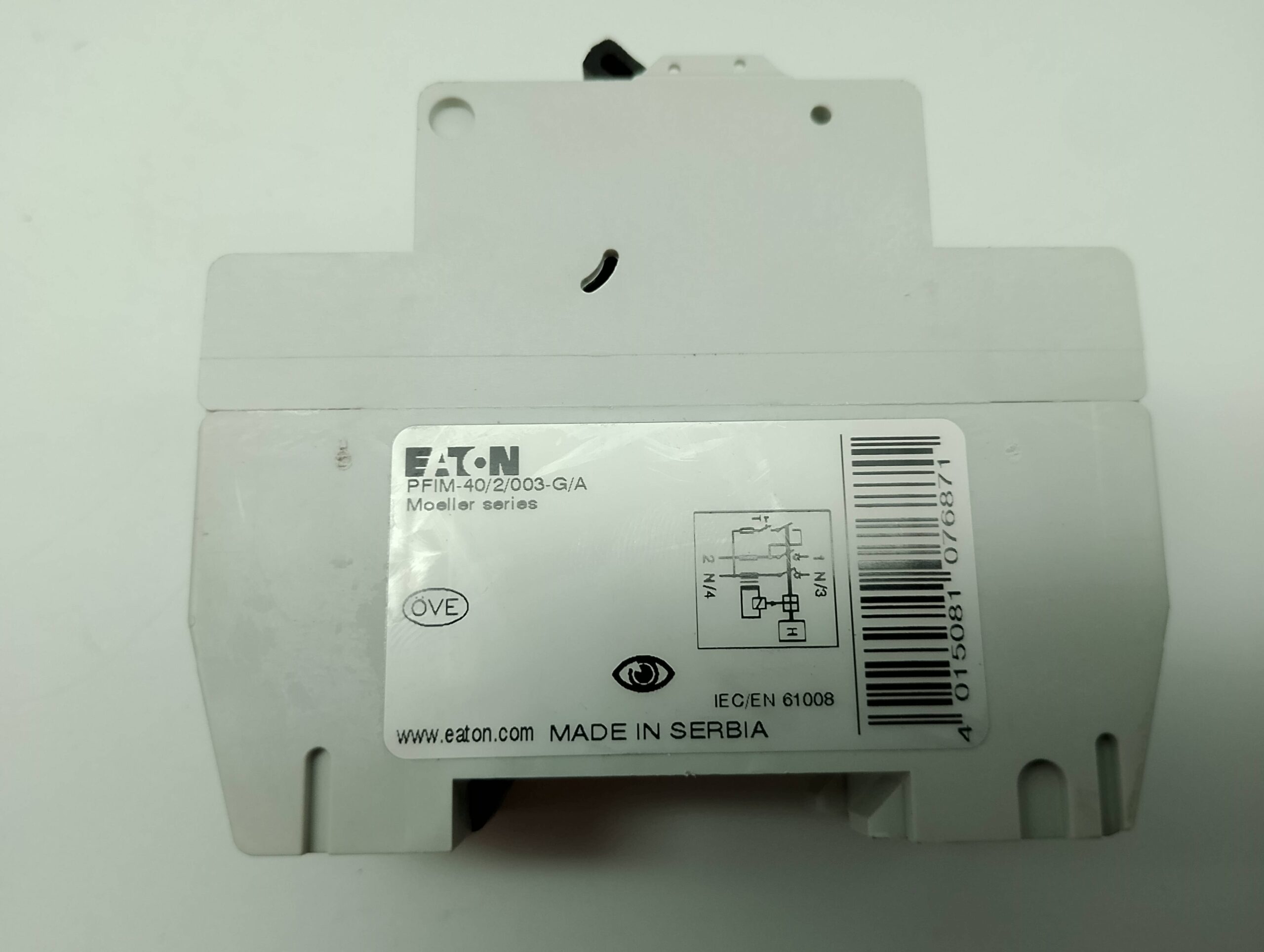

Der Eaton Moeller Series xPole PFIM FI-Schutzschalter (RCCB) mit der Katalognummer 108045 (Modellcode PFIM-40/2/003-G/A) ist ein 2-poliger Fehlerstromschutzschalter zur sicheren Erkennung und Abschaltung von Fehlerströmen.
Er schützt zuverlässig Personen und Anlagen vor elektrischen Gefahren durch direktes oder indirektes Berühren spannungsführender Teile sowie vor Brandgefahr durch Fehlerströme.
Der Schalter ist pulsstromsensitiv (Typ A), kurzzeitverzögert (Typ G) und eignet sich ideal für Wohnungs- und Zweckbauten. Dank einer Bemessungskurzschlussfestigkeit von 10 kA und stoßstromfestem Design bis 3 kA bietet er ein hohes Maß an Sicherheit und Zuverlässigkeit.
Technische Daten
| Merkmal | Beschreibung |
|---|---|
| Modellcode | PFIM-40/2/003-G/A |
| Produkttyp | FI-Schutzschalter (RCCB) |
| Serie | Eaton Moeller xPole PFIM |
| Typ | G/A – kurzzeitverzögert, pulsstromsensitiv |
| Polzahl | 2-polig |
| Bemessungsstrom (In) | 40 A |
| Bemessungsfehlerstrom (IΔn) | 30 mA |
| Empfindlichkeitstyp | Typ A (pulsstromsensitiv) |
| Auslösecharakteristik | kurzzeitverzögert |
| Bemessungskurzschlussfestigkeit (Icn) | 10 kA |
| Bemessungsfehlerschaltvermögen (IΔm) | 500 A |
| Stoßstromfestigkeit | 3 kA |
| Bemessungskurzzeitstromfestigkeit (Icw) | 10 kA |
Elektrische Eigenschaften
| Merkmal | Beschreibung |
|---|---|
| Betriebsspannung | 230 V AC |
| Bemessungsbetriebsspannung (Ue) | max. 230 V |
| Bemessungsisolationsspannung (Ui) | 440 V |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 4 kV |
| Bemessungsfrequenz | 50 Hz |
| Ableitstromtyp | A |
| Kurzschlussfestigkeit | 63 A (max. zulässige Vorsicherung) |
| Zulässige Vorsicherung | 25 A gG/gL |
| Testspannungsbereich | 196 – 264 V AC |
| Verschmutzungsgrad | 2 |
Mechanische Eigenschaften
| Merkmal | Beschreibung |
|---|---|
| Abmessungen (L × H × B) | 76 × 80 × 35 mm |
| Gewicht | 0,187 kg |
| Rahmenmaß | 45 mm |
| Einbaubreite | 2 TE (35 mm) |
| Einbautiefe | 70,5 mm |
| Montageart | Schnellbefestigung mit 2 Klinken für DIN-Schiene (IEC/EN 60715) |
| Schutzart | IP20 (IP40 mit geeignetem Gehäuse) |
| Klemmentyp | Maul-/Liftklemmen (oben und unten) |
| Leiterquerschnitt eindrähtig | 1,5 – 35 mm² |
| Leiterquerschnitt mehrdrähtig | 1,5 – 16 mm² (2×) |
| Klemmenschutz | Finger- und Berührungssicher nach DGUV VS3 / EN 50274 |
| Materialstärke Sammelschiene | 0,8 – 2 mm |
| Lebensdauer elektrisch / mechanisch | 4.000 / 20.000 Schaltvorgänge |
Umgebungsbedingungen
| Merkmal | Beschreibung |
|---|---|
| Betriebstemperatur | 25 – 55 °C |
| Lagertemperatur | –35 bis +60 °C |
| Luftfeuchtigkeit | 90–95 % bei 25–55 °C (nach IEC 60068-2) |
| Klimafestigkeit | gemäß IEC 60068-2 |
Normen und Zertifizierungen
-
Zertifikate: IEC/EN 61008, ÖVE E 8601
-
Konformität: RoHS-konform
-
Schutzklasse: IP20 / IP40 mit Gehäuse
Anwendungsbereiche
-
Fehlerstromschutz in Wohngebäuden und kommerzielle Anwendungen
-
xPole-Schaltgeräte für Wohn- und Zweckbauinstallationen
-
Schutz vor elektrischen Schlägen und Brandgefahr durch Fehlerströme
-
Besonders geeignet für allgemeine Stromkreise und Haushaltsinstallationen
Der Artikel war bis zum Ausbau in Betrieb und wies keine Mängel auf.
Wir möchten Sie darauf hinweisen, dass alle stromführenden Komponenten von einem Fachmann eingebaut und überprüft werden müssen.
Die vorliegende Website wird nicht von Eaton gesponsert, genehmigt oder unterstützt.
Der Name und die Bezeichnung ist rechtlich geschützt.
Das Warenzeichen Eaton dient zur Identifikation der Ware und soll keine Verletzung der Schutzrechte darstellen
This item is used and in good condition. No original packaging.
The item was in use until it was removed and had no defects.
We would like to point out that all live components must be installed and checked by a specialist.
This website is not sponsored, approved or endorsed by Eaton .
The name and designation are legally protected.
The Eaton trademark serves to identify the goods and is not intended to represent an infringement of intellectual property rights.
