Beschreibung

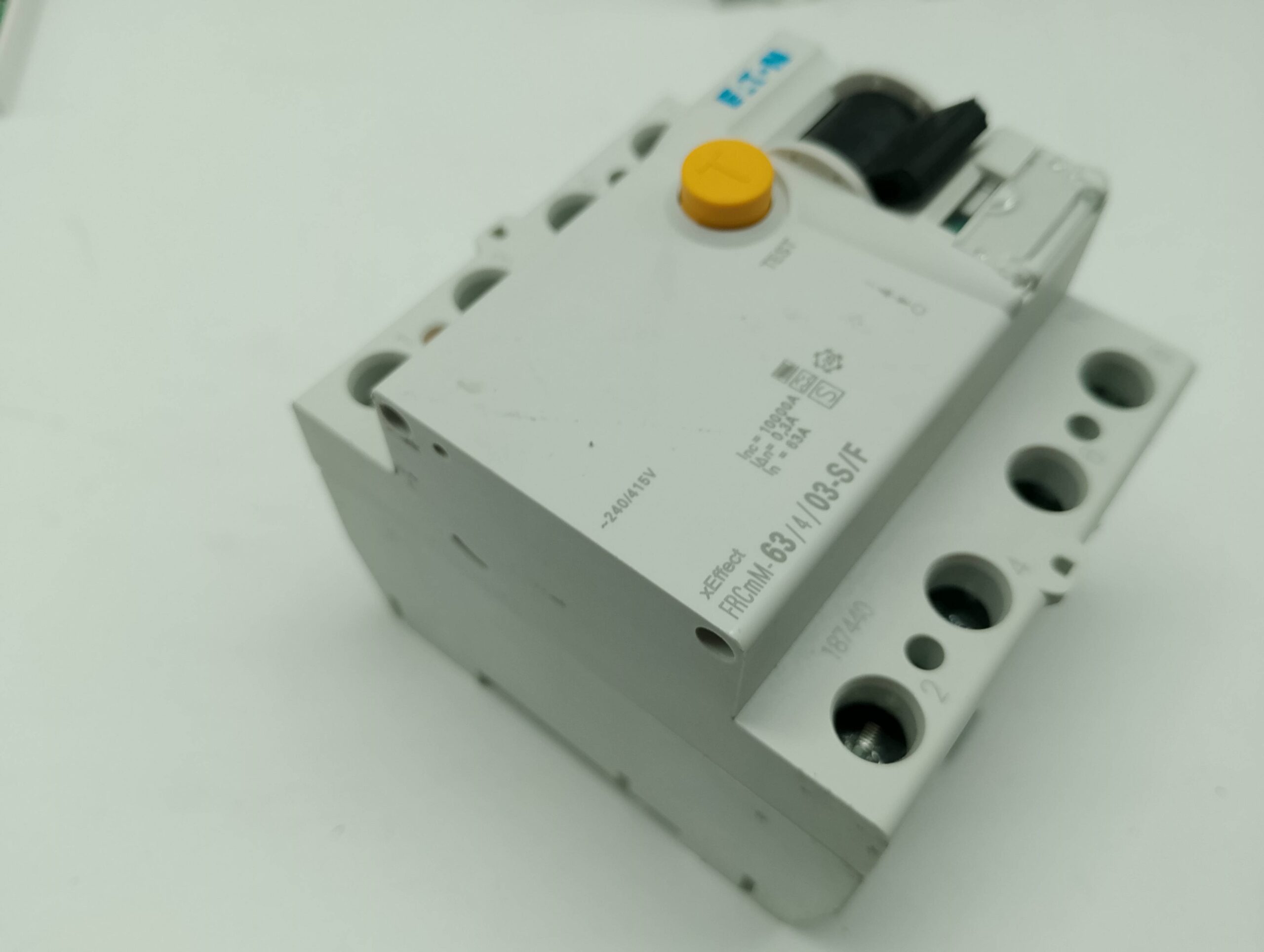

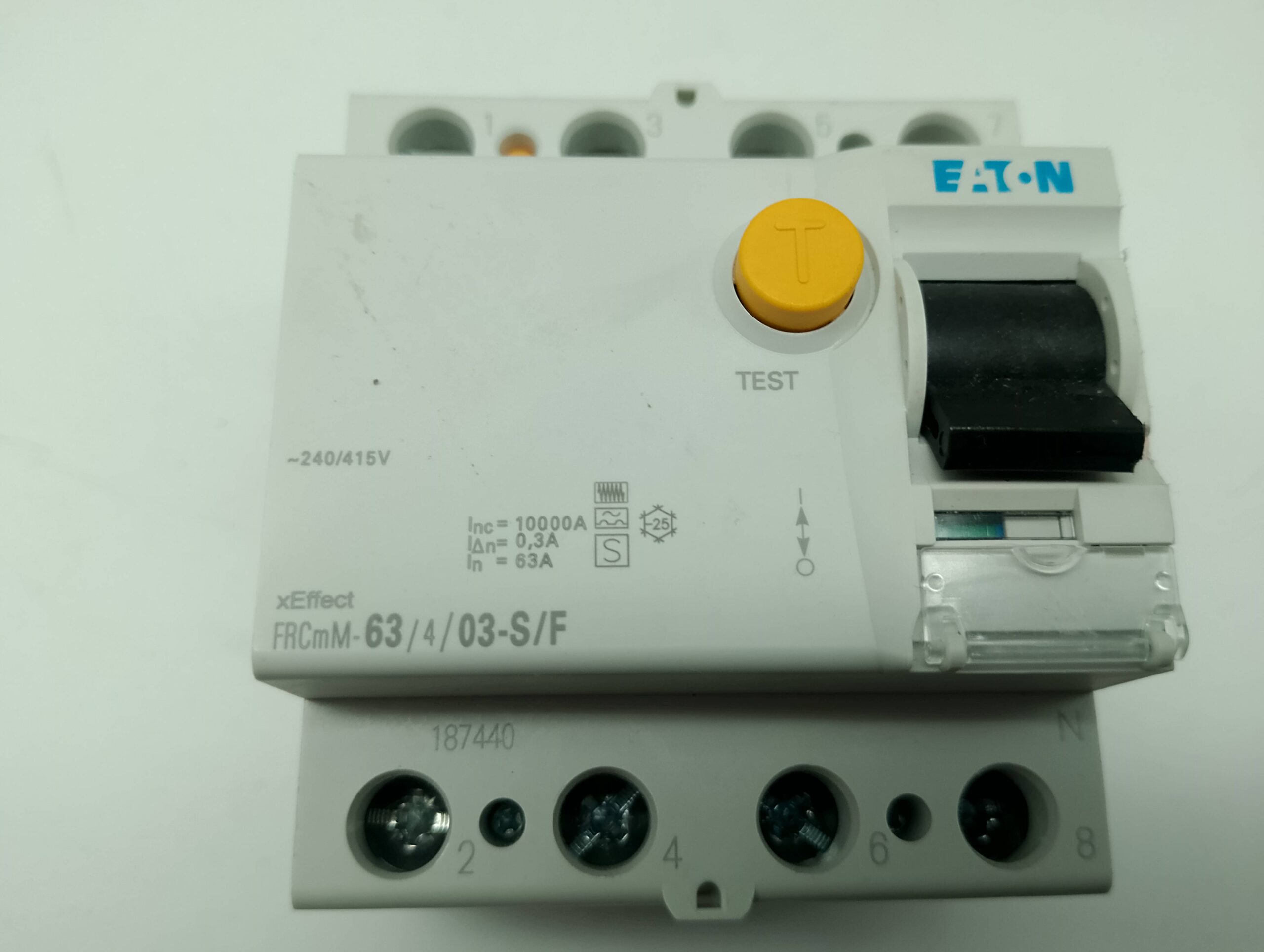

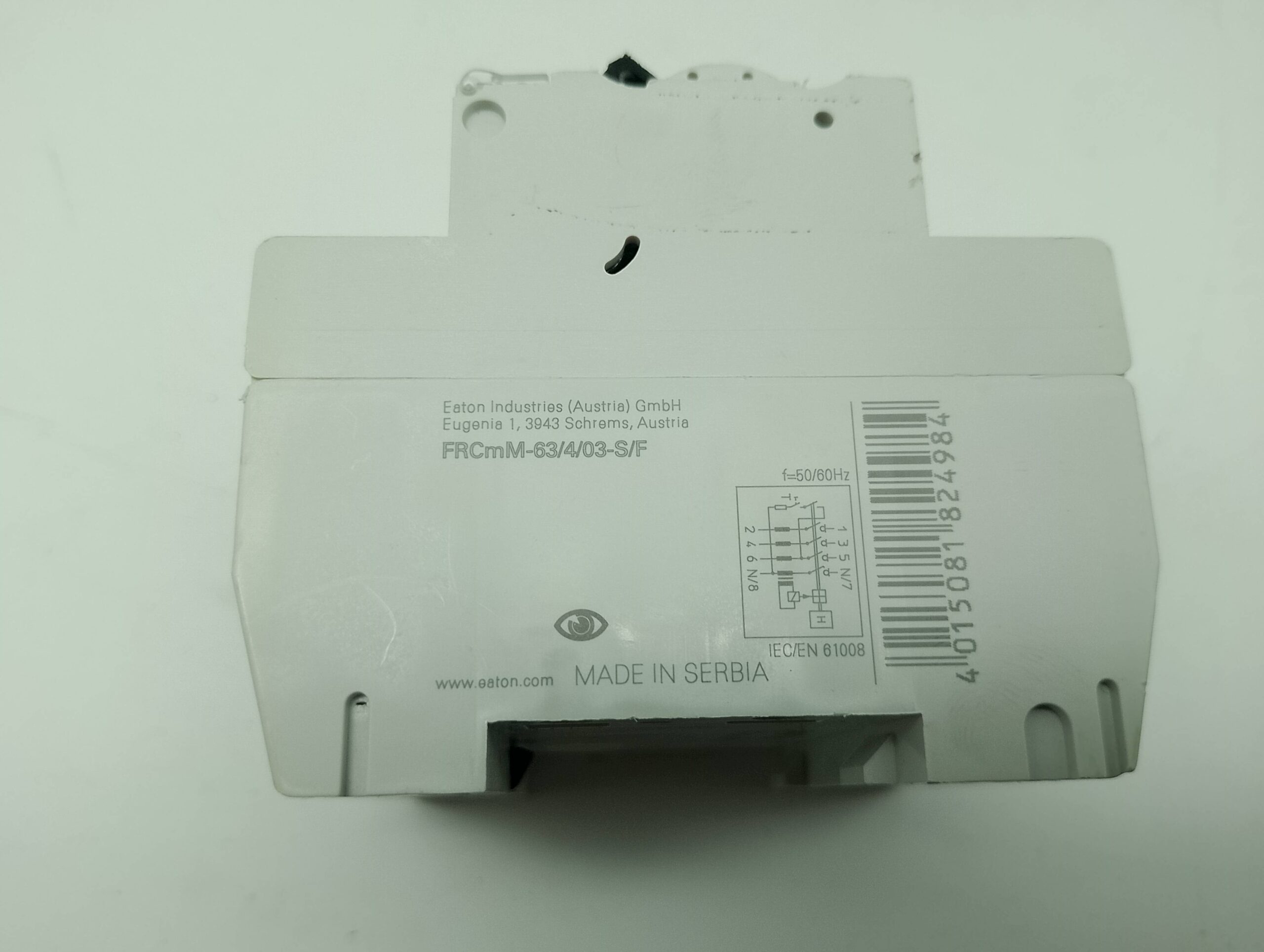

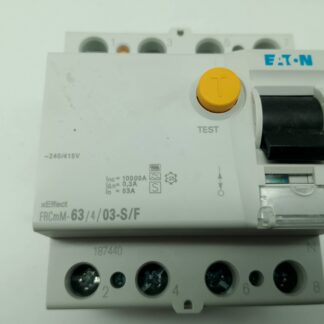

Eaton xEffect FRCmM Typ F Fehlerstromschutzschalter (RCCB), 4-polig, 63 A, 300 mA
Der Eaton Moeller xEffect FRCmM ist ein selektiver Fehlerstromschutzschalter für industrielle sowie erweiterte gewerbliche Anwendungen. Das Gerät bietet zuverlässigen Schutz vor Fehlerströmen und eignet sich besonders für moderne elektrische Anlagen mit erhöhter Störsicherheit.
Der 4-polige RCCB besitzt einen Bemessungsstrom von 63 A und einen Bemessungsfehlerstrom von 300 mA. Durch die selektive Abschaltung mit 40 ms Verzögerung ermöglicht er eine abgestufte Schutzkoordination innerhalb der Anlage. Der Schutzschalter ist pulsstromsensitiv (Typ F) und verfügt über eine hohe Stoßstromfestigkeit von 5 kA (8/20 μs).
Das Gerät ist für 240 V / 415 V AC ausgelegt und besitzt eine Kurzschlussfestigkeit von bis zu 10 kA bei entsprechender Vorsicherung. Die Montage erfolgt schnell und einfach auf einer DIN-Schiene nach IEC/EN 60715. Anschlussklemmen für eindrähtige Leiter von 1,5 bis 35 mm² sowie mehrdrähtige Leiter bis 16 mm² ermöglichen eine flexible Installation.
Dank der kompakten Bauweise mit 4 Teilungseinheiten (70 mm Breite) eignet sich der RCCB optimal für moderne Schaltanlagen. Eine rot/grüne Kontaktstellungsanzeige sowie eine weiß/blaue Statusanzeige sorgen für eine schnelle visuelle Kontrolle des Gerätezustands.
Der Fehlerstromschutzschalter entspricht wichtigen Normen wie IEC/EN 61008, IEC/EN 62423 sowie EN 45545-2, ist RoHS-konform und für anspruchsvolle industrielle Einsatzbereiche ausgelegt.
Technische Eckdaten:
-
Hersteller: Eaton (Moeller Series xEffect)
-
Modell: FRCMM-63/4/03-S/F
-
Polzahl: 4-polig
-
Bemessungsstrom: 63 A
-
Bemessungsfehlerstrom: 300 mA
-
Typ: F, selektiv (S/F)
-
Nennspannung: 240 / 415 V AC
-
Kurzschlussfestigkeit: bis 10 kA (mit Vorsicherung)
-
Stoßstromfestigkeit: 5 kA
-
Montage: DIN-Schiene
-
Breite: 4 TE (70 mm)
-
Schutzart: IP20 (IP40 im passenden Gehäuse)
-
Lebensdauer: 20.000 mechanische / 4.000 elektrische Schaltzyklen
Abmessungen:
76 × 70 × 80 mm (L × B × H)
Gewicht: 0,368 kg
EAN: 4015081824984
Gebrauchtes Installationsmaterial Alle Artikel sind gebraucht und in gutem Zustand. Für alle Artikel gilt: keine Haftung für Schäden, Unfall, Verletzung von Mensch und Tier insbesondere für den Fall des Einbaus des Bauteils. Wir möchten Sie darauf hinweisen, dass alle stromführenden Komponenten von einem Fachmann eingebaut und überprüft werden müssen.
Die vorliegende Website wird nicht von Eaton gesponsert, genehmigt oder unterstützt.
Der Name und die Bezeichnung ist rechtlich geschützt.
Das Warenzeichen Eaton dient zur Identifikation der Ware und soll keine Verletzung der Schutzrechte darstellen
Hinweise: CE-Kennzeichnung gemäß EU-Verordnung
