Beschreibung
Dieser Artikel ist gebraucht und in einem guten Zustand. Keine Originalverpackung.
Der Artikel war bis zum Ausbau in Betrieb und wies keine Mängel auf.
Wir möchten Sie darauf hinweisen, dass alle stromführenden Komponenten von einem Fachmann eingebaut und überprüft werden müssen.
Allgemeines zur Bedieneinheit PXM20

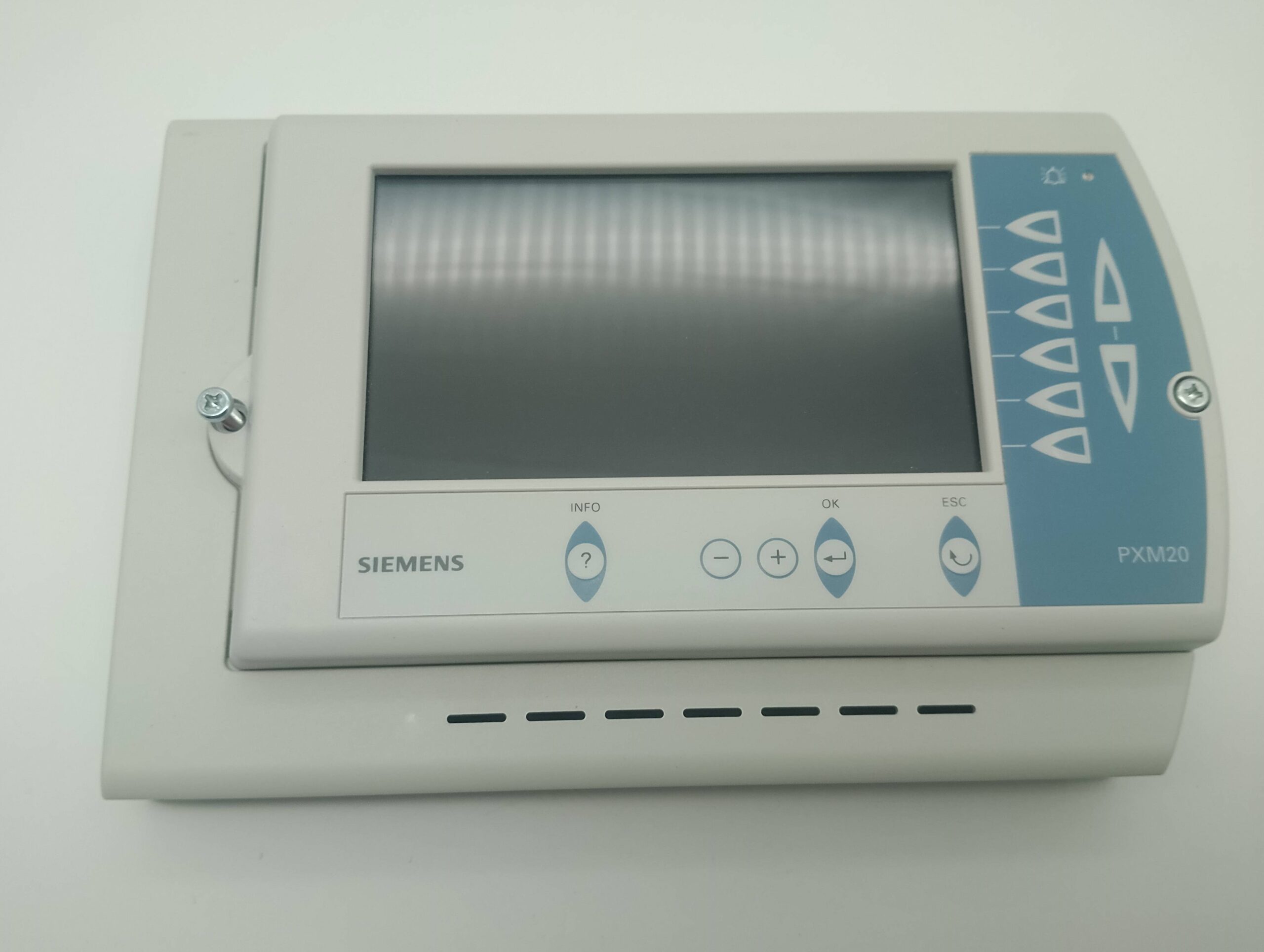

Produkt: Siemens PXM20 – Netzwerkfähige Bedieneinheit / Operator Unit
Anwendungsbereich: Lokale Bedienung/Überwachung einer oder mehrerer Desigo PX Automationsstationen über BACnet auf LonTalk (z. B. PXC‑Serie).

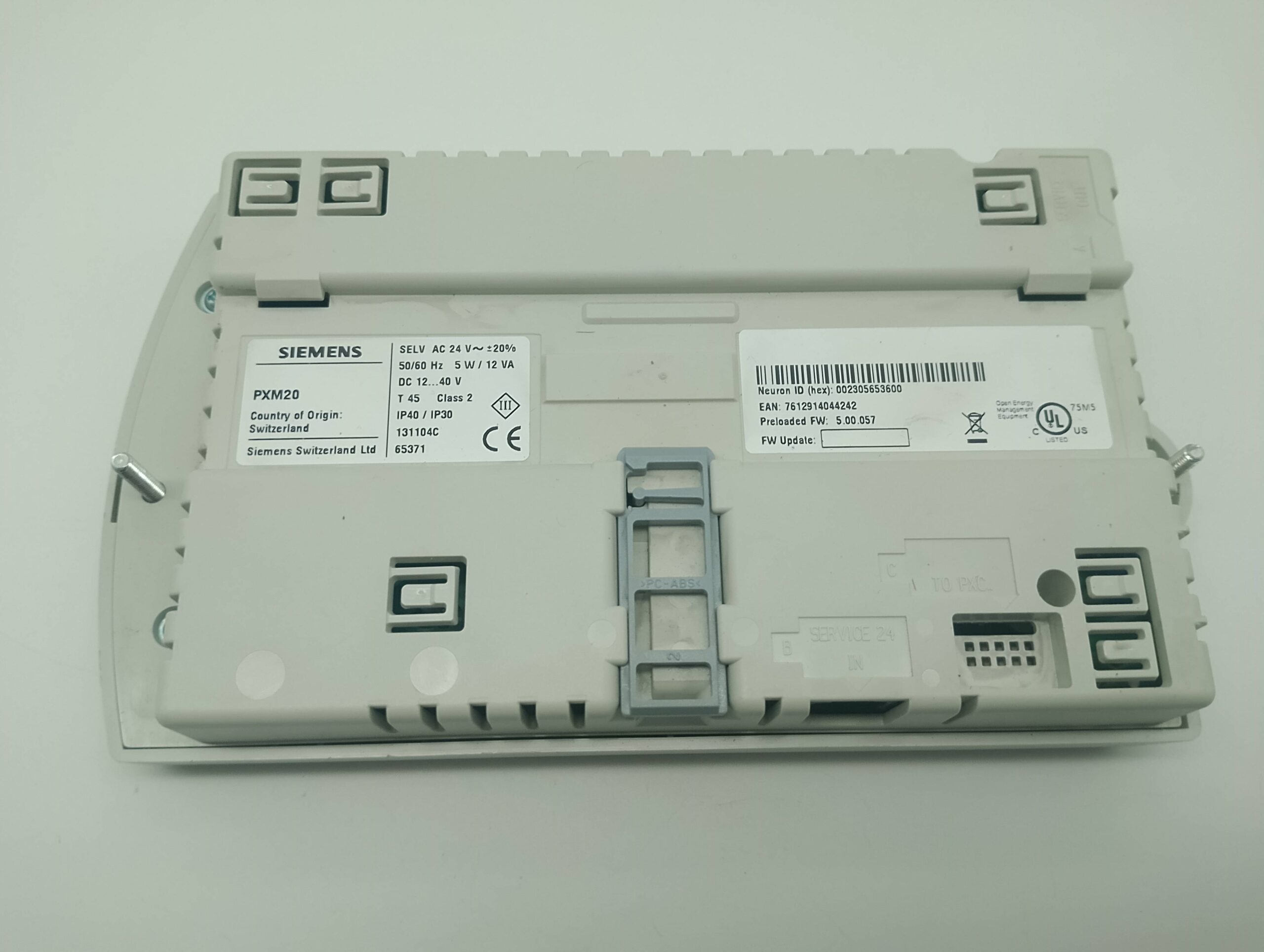

Firmware‑Version: V5.00.057 (typisch bei gebrauchten Ersatzgeräten) – z. B. als Angebot gelistet.
Diese Einheit dient als Mensch‑Maschine‑Schnittstelle (HMI) zur Anzeige von Anlagenwerten, Alarmen, Sollwerten und zur Bedienung im Gebäudeautomationssystem.
Technische Daten / Hardware
| Eigenschaft | Wert / Beschreibung |
|---|---|
| Kommunikationsprotokoll | BACnet (über LonTalk) – zur Verbindung mit Desigo PX Stationen |

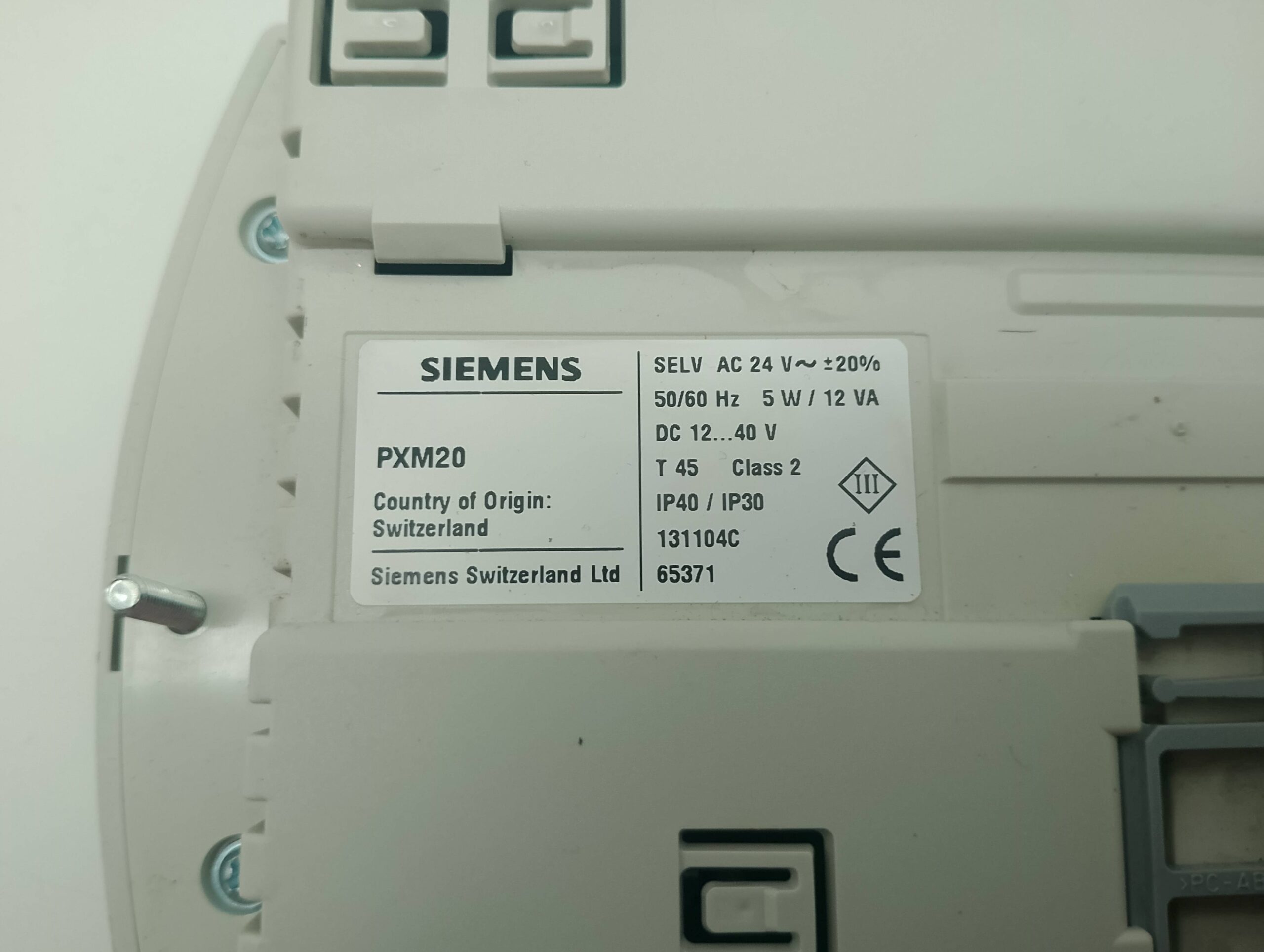

| Versorgungsspannung | 12 … 40 V DC oder 24 V AC ±20 % |
| Frequenz | 50/60 Hz |
| Leistungsaufnahme | ca. 5 W / 12 VA |
| Display | Grafik‑Display mit einstellbarem Kontrast (ca. 240 × 128 Pixel) |
| Bedienelemente | Tastenfeld / Membrantastatur |
| Alarme | Optische/akustische Alarmanzeige unterstützt |
| Funktionen | Anzeigen von Ist‑/Sollwerten, Alarmhandling, Zeitprogramme, Trenddarstellung, Kalender |
| Schnittstellen | RJ‑Kommunikationsanschluss z. B. für Service/Tool |
| Schutzart | IP40 (Einbau) bzw. IP30 (Gesamtgerät) |

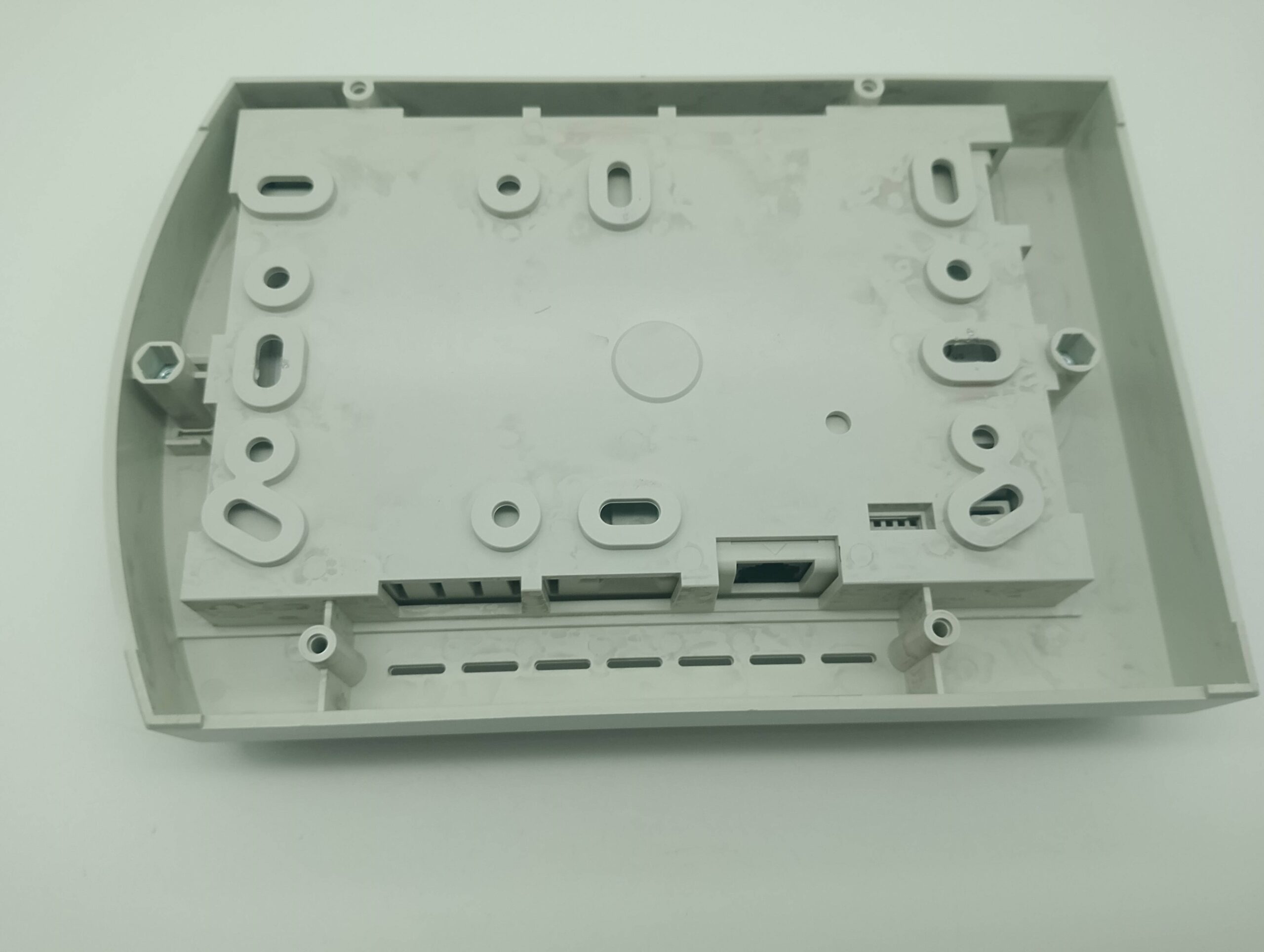

| Montage | Schaltschrankfront, DIN‑Schiene oder direkt auf Automationsstation |
| Abmessungen | ca. 210 × 117 × 37 mm (B×H×T) |
| Betriebsumgebung | 0 … 45 °C (typischer Betriebstemperaturbereich) |
Diese Werte basieren auf klassischen PXM20‑Datenblättern/Anleitungen und exemplarischen Produktlisten – für genaue Spezifikationen bitte das Original‑Datenblatt der Firmware‑Version konsultieren.
Funktionen & Einsatz
✔ Anzeige & Bedienung
-
Anzeige von Anlagenwerten: Temperaturen, Drücke, Zustände, Betriebsdaten.
-
Alarmmanagement: Optische/akustische Alarmanzeigen mit Ack‑Funktion.
-
Trend‑ und Kalenderfunktion: Grafische Darstellung historischer Werte und Zeitprogramme.
-
Zeit‑/Kalenderfunktionen: Sollwert‑Programme, Wochenkalender.
-
Zugriffsschutz: Multi‑Level Login/Logout und Benutzerverwaltung.
✔ Kommunikations‑Integration
-
Kommunikation mit Desigo PX Stationen: Über BACnet auf LonTalk.
-
Netzwerkfähig: Mehrere Stationen über ein Bediengerät überwachbar.
✔ Bedien‑Interfaces
-
Tastenfeld: Direkt zu Funktionen wie Alarmliste, Sollwerte, Zeitprogramme…
-
Service‑Port: RS‑232 / RJ‑Schnittstelle für Wartung und Konfiguration.
Verwendung als Ersatzteil / Austauschgerät
Ersatz‑HMI für Desigo PX Systeme:
-
Das PXM20 kann eine defekte Bedieneinheit ersetzen, wenn die Hardware‑ und Firmware‑Version kompatibel ist (z. B. V5.00.057, wie oft bei Ersatzteilen verfügbar).
-
Achte darauf, dass das Kommunikations‑Setup (BACnet/LonTalk‑Konfiguration) zur bestehenden Anlage passt.
