Gebrauchtes Installationsmaterial Alle Artikel sind gebraucht und in gutem Zustand. Für alle Artikel gilt: keine Haftung für Schäden, Unfall, Verletzung von Mensch und Tier insbesondere für den Fall des Einbaus des Bauteils. Wir möchten Sie darauf hinweisen, dass alle stromführenden Komponenten von einem Fachmann eingebaut und überprüft werden müssen.

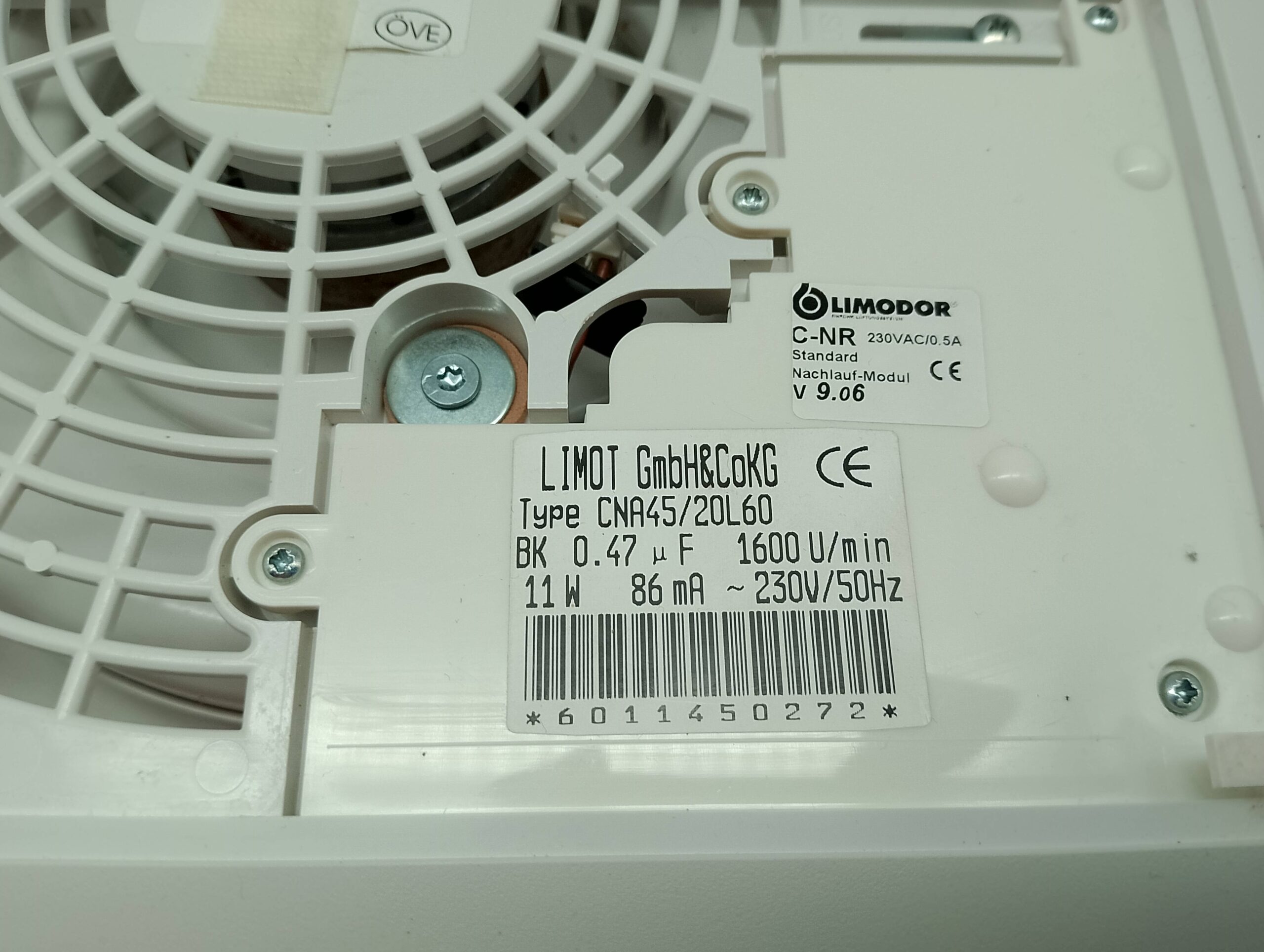

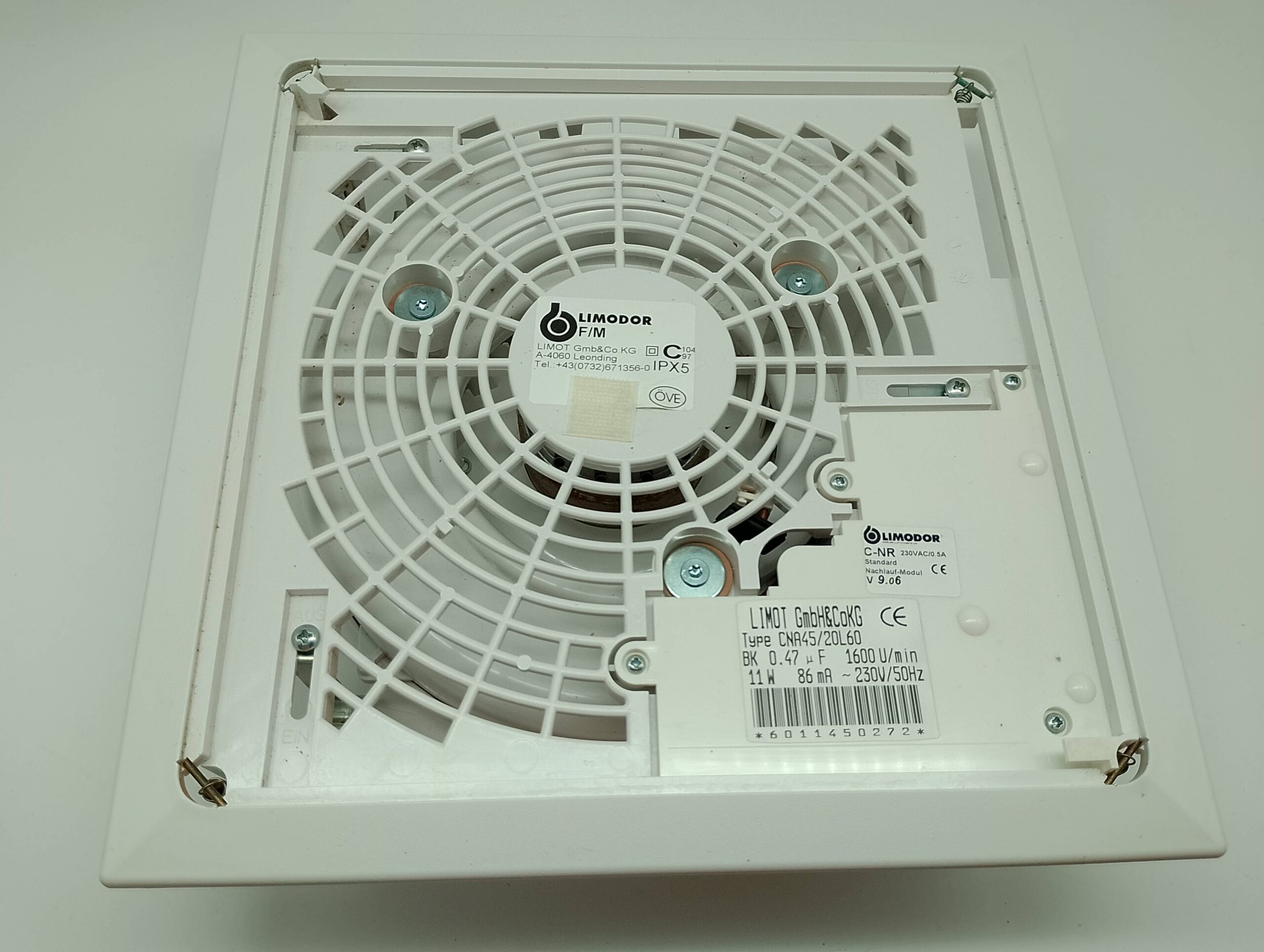

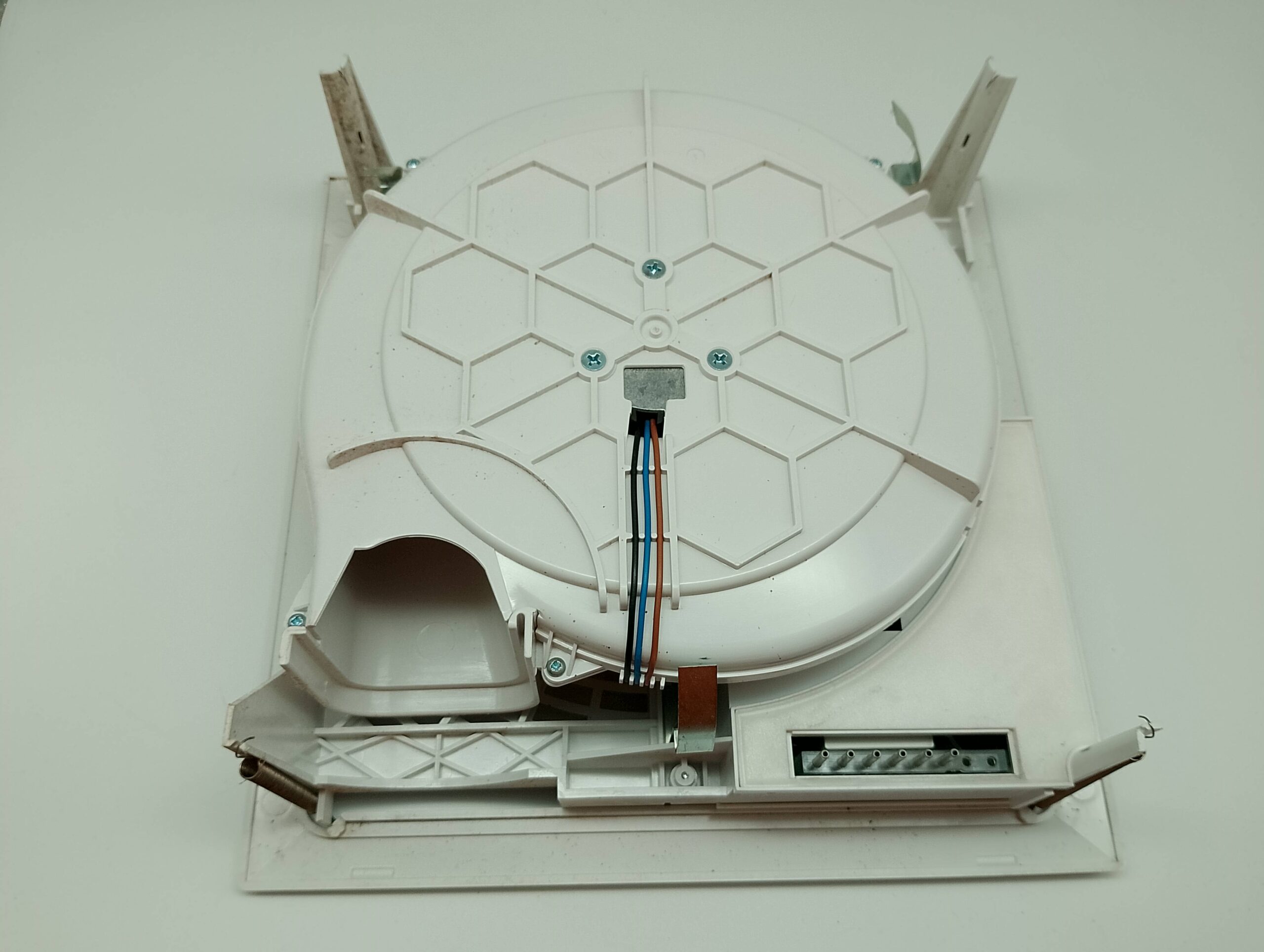

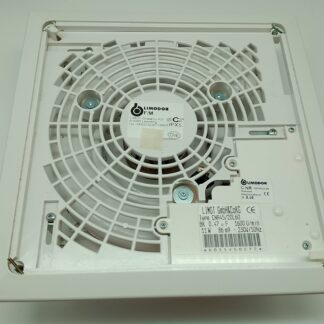

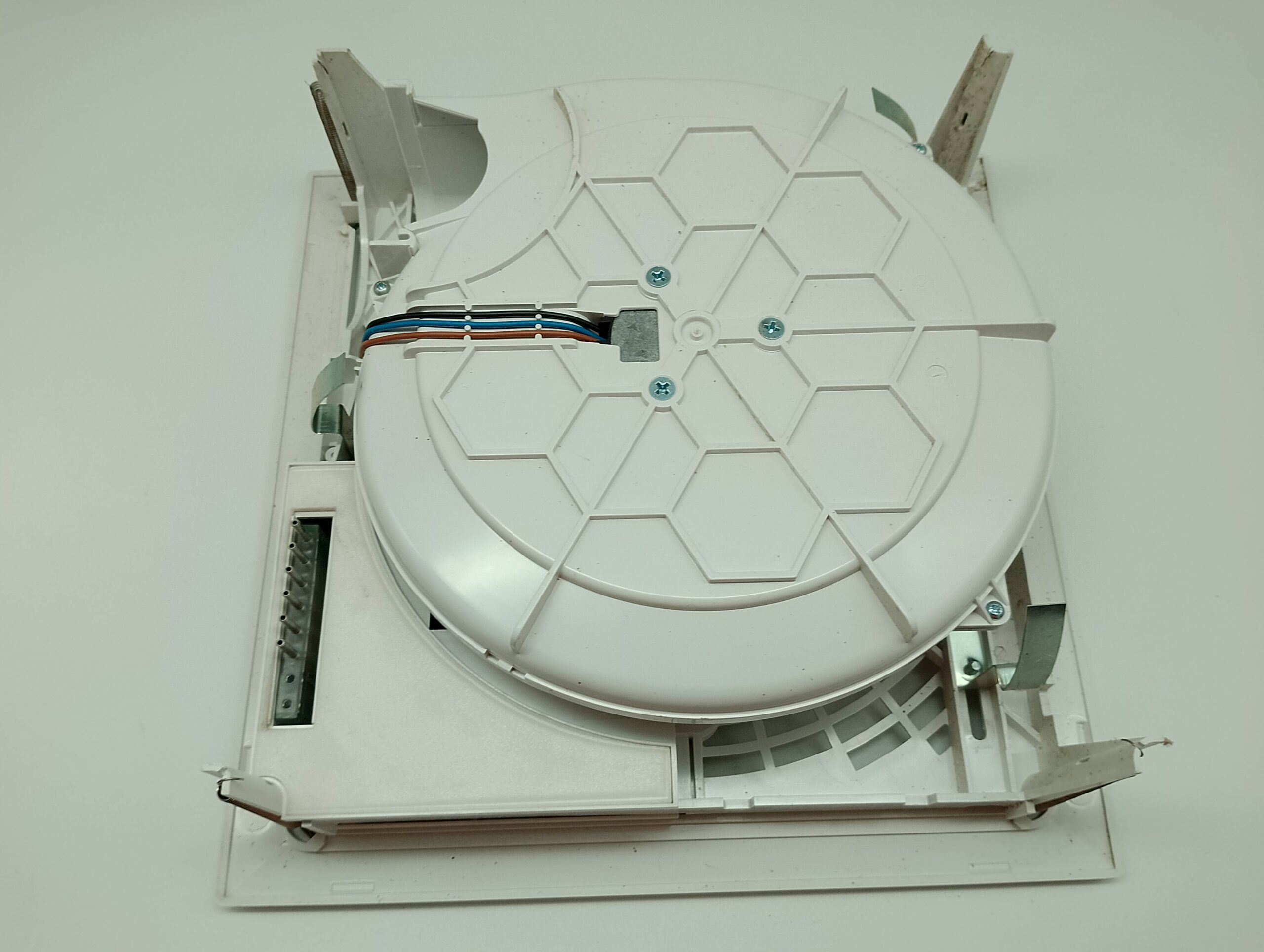

Hauptgerät: Lüfter – LIMODOR F/M Limot Type CNA45/20L60 BK
Allgemeine Funktion:
Abluftventilator/Lüftereinsatz für LIMODOR F/M‑ oder Compact‑Einbaukasten‑Systeme mit einfachem, einphasigem AC‑Motor.
Elektrische Daten:
-
Motortyp: CNA45/20L60 (1‑stufig)
-
Betriebsspannung: ~230 V AC / 50 Hz
-
Nennleistung: 11 W
-
Nennstrom: ca. 0,075 A (75 mA)
-
Drehzahl: ca. 1 600 U/min
-
Motorkondensator (falls angegeben): ca. 0,47 µF
Lüftungskennwerte:
-
Volumenstrom: typ. 60 m³/h (kompakte Version)
-
Druckdifferenz: ca. 99 – 142 Pa (Wand/Decke)
-
Geräuschpegel: ca. 33 – 37 dB(A)
Mechanisch & Schutz:
-
Schutzklasse: II (doppelt isoliert)
-
Schutzart: IPX5 (spritzwassergeschützt)
-
Wird typischerweise in einem Lüftungseinbaukasten montiert (Unterputz/Aufputz)
Limodor Nachlaufrelais C‑NR – Nachlauf‑Modul
Funktion: Elektronisches Nachlaufrelais, das den Lüfter nach Abschalten des Triggers (z. B. Licht‑ oder Bewegungsmelder) für eine einstellbare Zeit weiterlaufen lässt.
Elektrische Daten:
-
Versorgung: 230 VAC
-
Schaltausgang: bis 0,5 A (geeignet zum Ansteuern des Lüfters)
Einstellbare Zeiten:
-
Nachlaufzeit: ca. 2 – 30 Minuten (einstellbar in 2‑Minuten‑Schritten)
-
Einschaltverzögerung: ca. 0,5 – 3,5 Minuten (einstellbar in 0,5‑Minuten‑Schritten)
Montage & Einbau:
-
Steckbar direkt am Lüfter‑Steuerkontakt bzw. in die Steuerplatine.
Funktionsprinzip & Einsatz
Dieses Set ist konzipiert für Lüftungsanlagen in Bädern, WC und kleinen Wohnräumen, bei denen lüftergesteuerte Nachlaufzeiten gewünscht sind (z. B. nach Licht‑ oder Bewegungserkennung).
So arbeitet es typischerweise:
-
Trigger (Schalter, Bewegungsmelder, Lichtkontakt) aktiviert den Lüfter.
-
Das C‑NR Nachlaufrelais sorgt dafür, dass der Lüfter nach Abschalten des Triggers noch weiterläuft, um Restluft/Feuchte abzuleiten.
-
Nach Ablauf der eingestellten Zeit schaltet das Relais den Lüfter aus.
Zusammenfassung (Kurz)
| Parameter | Wert |
|---|---|
| Spannung | 230 V AC / 50 Hz |
| Lüfterleistung | 11 W |
| Stromaufnahme | ~0,075 – 0,086 A |
| Drehzahl | ~1 600 U/min |
| Volumenstrom | ~60 m³/h |
| Druckdifferenz | ~99 – 142 Pa |
| Geräusch | 33 – 37 dB(A) |
| Schutzart | IPX5 |
| Nachlaufrelais | 230 VAC, 0,5 A, Zeit 2‑30 min |
Die vorliegende Website wird nicht von Limot gesponsert, genehmigt oder unterstützt.
Der Name und die Bezeichnung ist rechtlich geschützt.
Das Warenzeichen Limot dient zur Identifikation der Ware und soll keine Verletzung der Schutzrechte darstellen
Hinweise: CE-Kennzeichnung gemäß EU-Verordnung
Used installation material -All items are used and in good condition. The following applies to all items: no liability for damage, accidents, injuries to people or animals, especially in the event of the component being installed. We would like to point out that all live components must be installed and checked by a specialist.
This website is not sponsored, approved or endorsed by Limot.
The name and designation are legally protected.
The Limot trademark serves to identify the goods and is not intended to represent an infringement of intellectual property rights.
Notes: CE marking in accordance with EU regulations
