Beschreibung

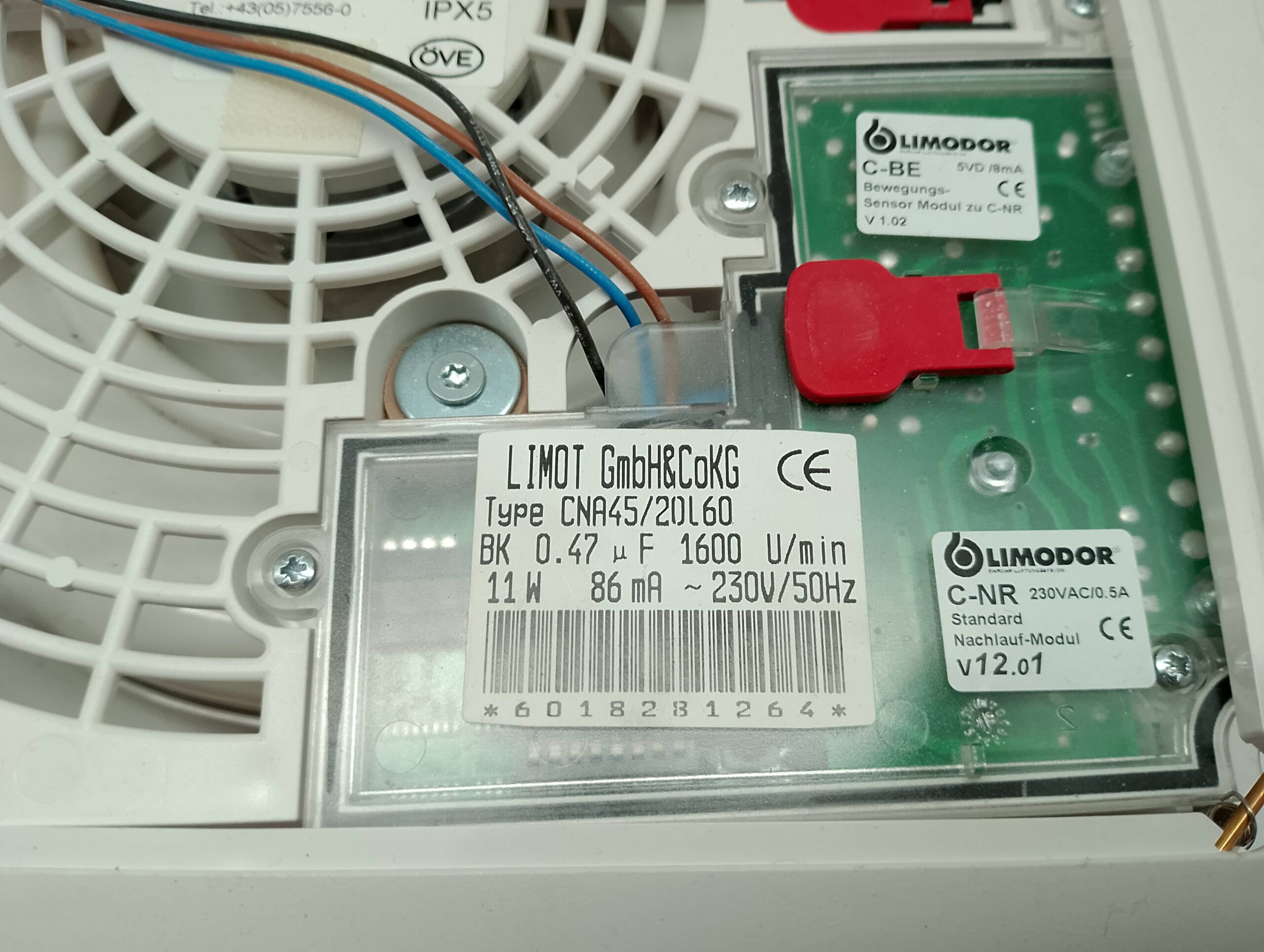

Limodor F/M Limot Type CNA45/20L60 BK 0.47 1600 U/min 11W 86mA ~230V/50Hz + C-NR 230VAC/0,5A Standard Modul v12.01 Nachlaufmodul Limodor
Limodor C-BE Sensor Modul für Bewegungsmelder Abdeckplatte
Produktübersicht
Hauptgerät:

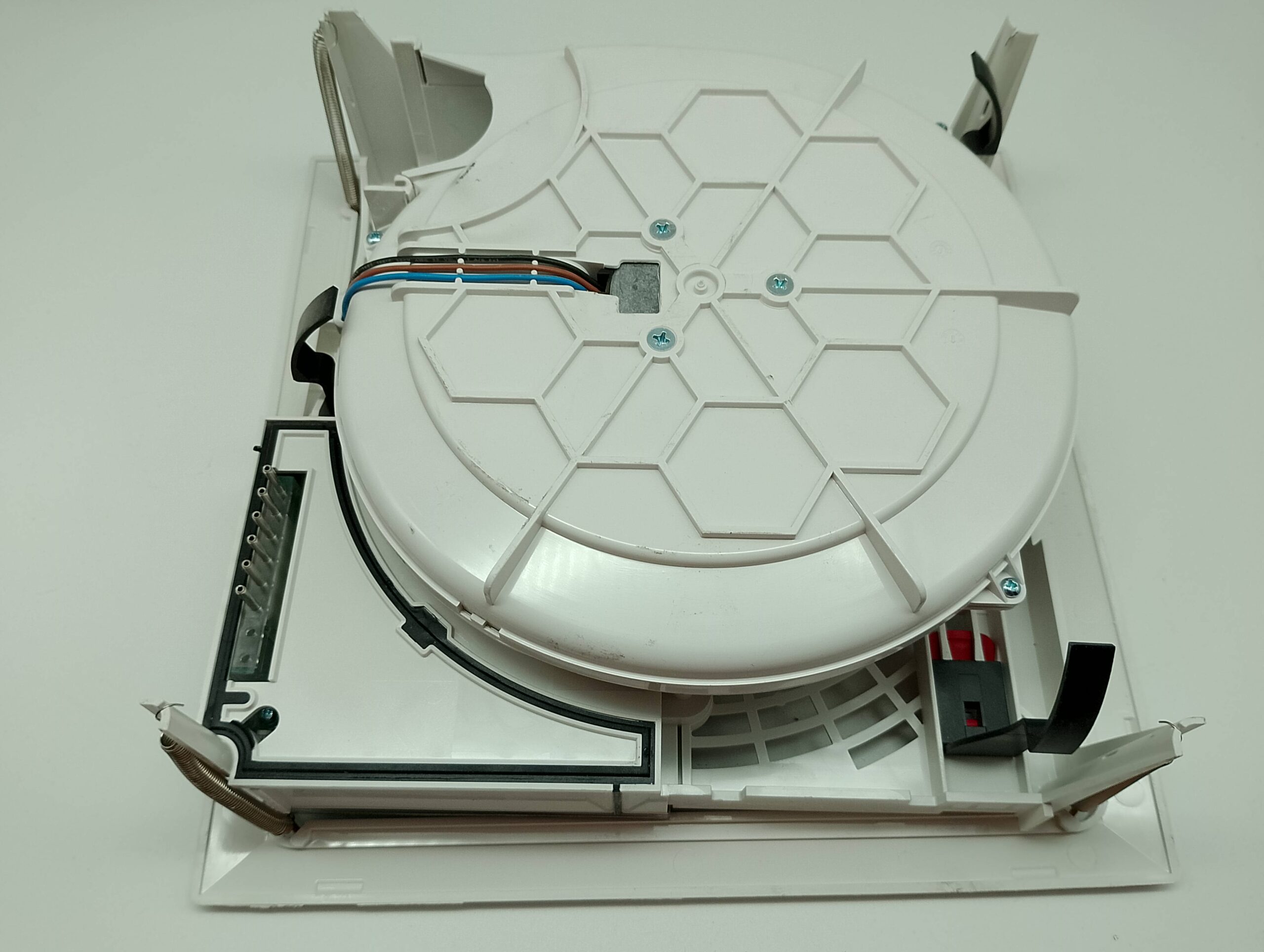

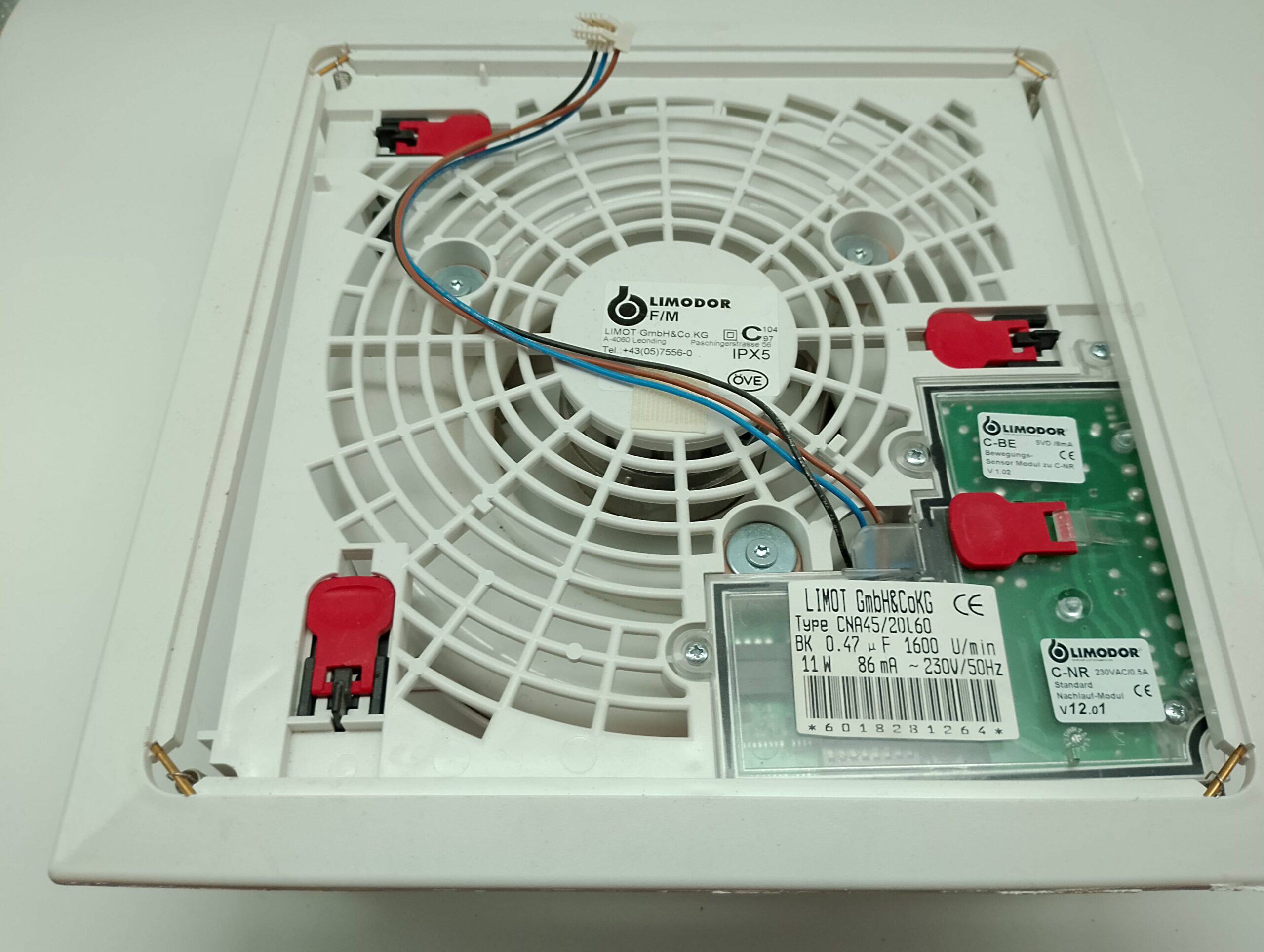

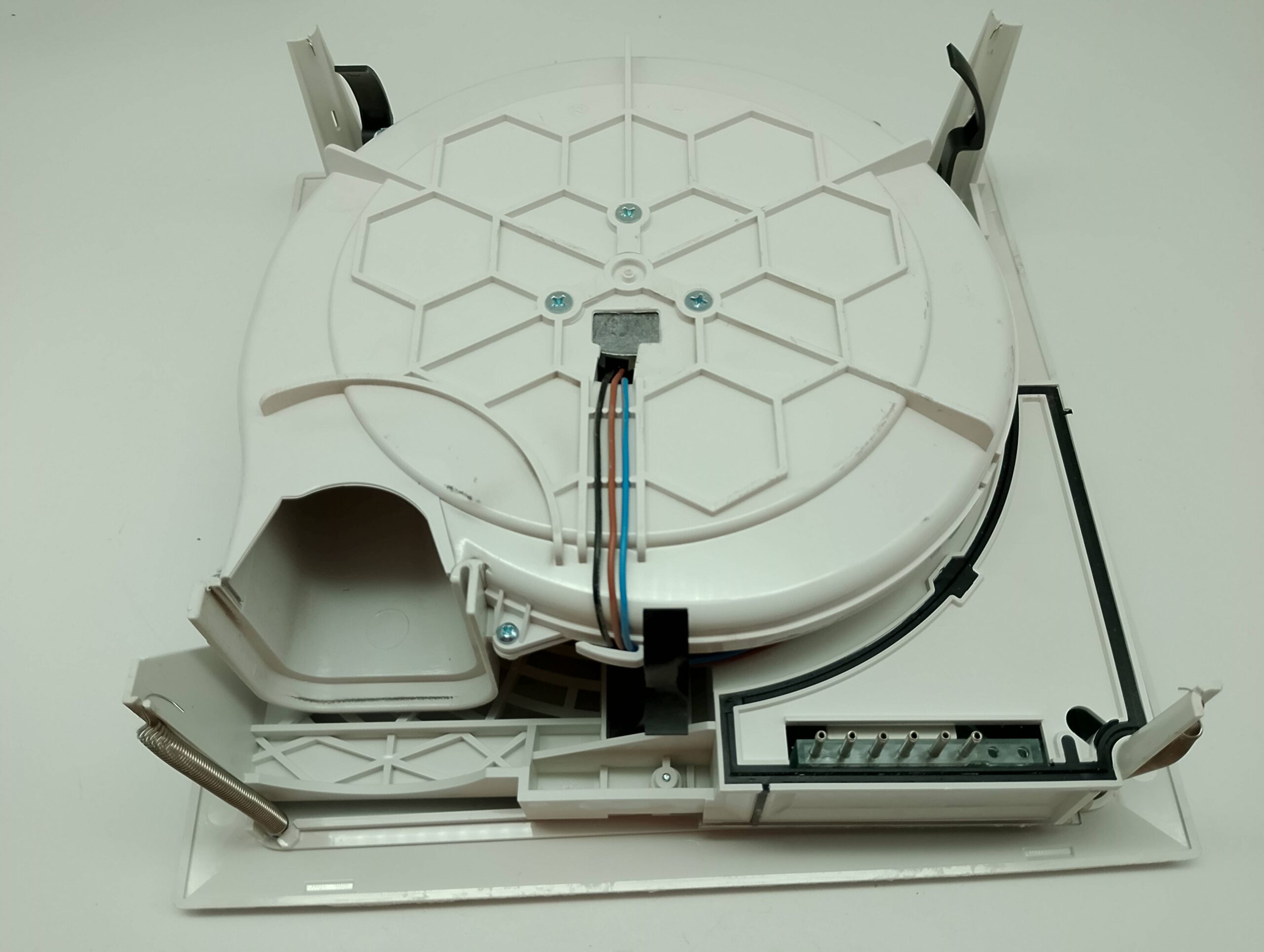

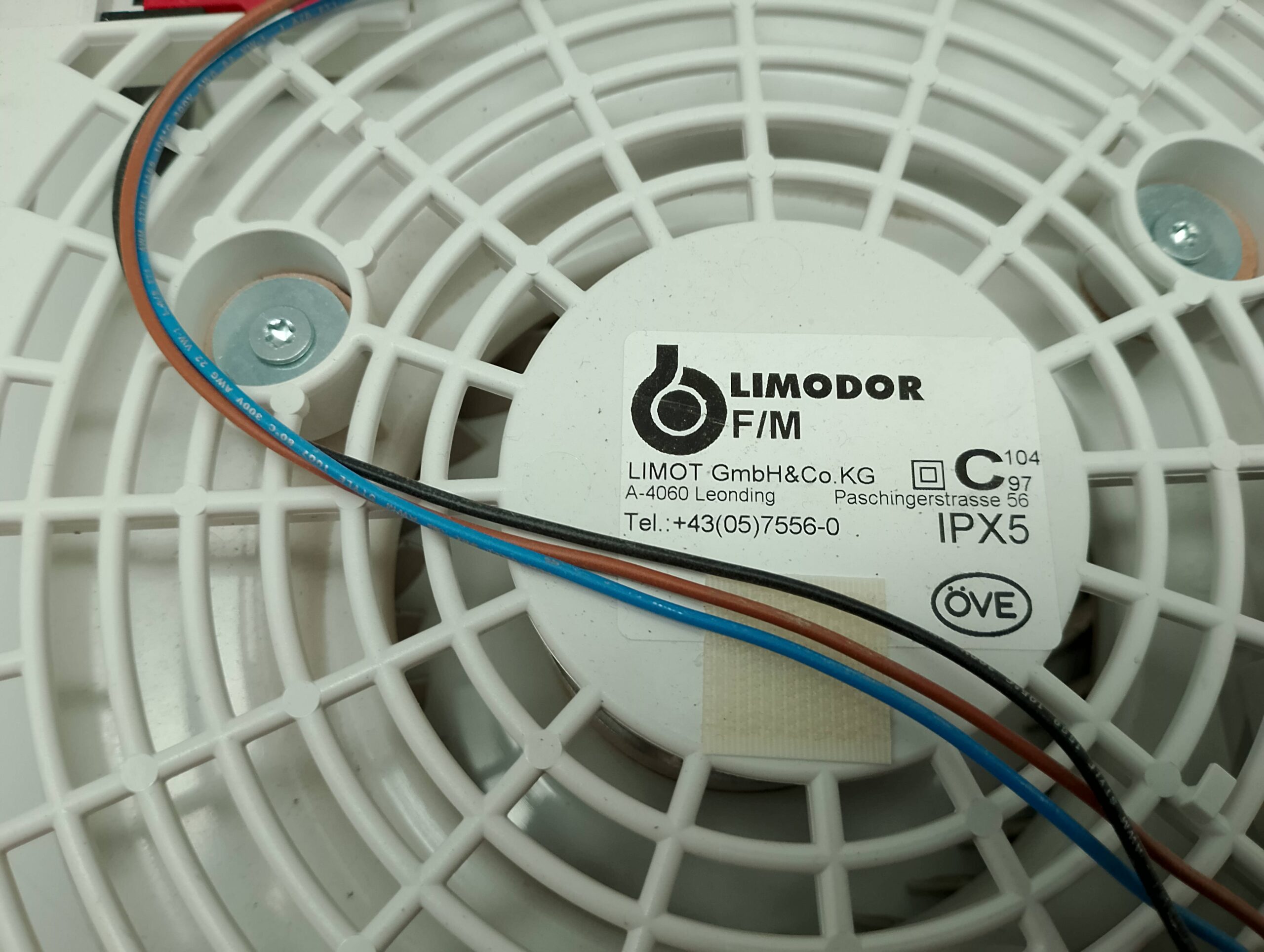

Limodor F/M Limot CNA45/20L60 BK + C‑NR Modul – Lüftereinsatz für LIMODOR F/M / compact-Serie inklusive Nachlauf-Modul (C-NR).
Zusätzlich im Set:
▪ Nachlauf-Modul C-NR (Version V12.01) – einstellbares Nachlaufrelais 230 VAC/0,5 A (Standardsteuerung).
▪ Bewegungsmelder-Steuerungsmodul Limodor C-BE / SVD 8 mA (zur Aktivierung des Lüfters per Bewegung).
Technische Daten – Lüftereinheit
Lüftermotor & Leistung (Typ CNA45/20L60):
-
Motortyp: Kondensatormotor, CNA45/20L60
-
Betriebsspannung: 230 VAC / 50 Hz
-
Nennstrom: ca. 86 mA (~0,086 A)
-
Leistung: 11 W
-
Drehzahl: ca. 1600 U/min (ein stufiges Gebläse)
-
Schutzklasse: II (doppelt isoliert)
-
Schutzart: typischerweise IPX5 (spritzwassergeschützt) bei Einbau in compact-Systemen
-
Planmäßiger Volumenstrom: ca. 60 m³/h (Serie compact)
Akustik & Druck:
-
Typischer Geräuschpegel: ca. 33 – 37 dB(A) abhängig von Montageform
-
Druckdifferenz: ca. 99 – 142 Pa (Wand/Decke)

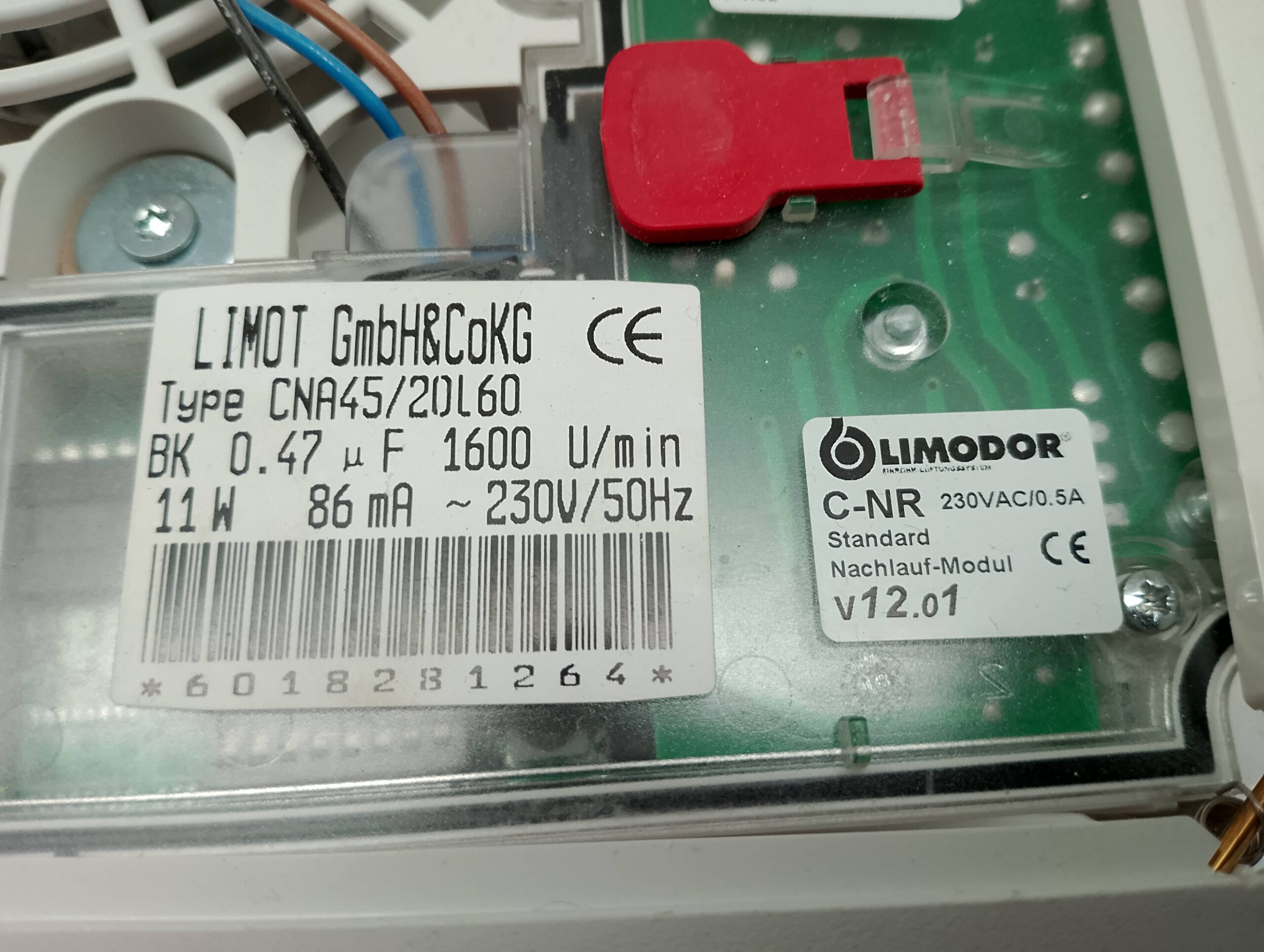

Nachlauf-Modul C-NR (Version V12.01)
-
Versorgung: 230 VAC
-
Schaltausgang: 230 VAC, bis 0,5 A (induktiv) – steuert den Lüfter.
-
Funktion:
-
Nachlaufzeit: einstellbar ca. 2 – 30 Min.
-
Einschaltverzögerung: ca. 0,5 – 3,5 Min.
-
-
Wird direkt am Gebläseeinsatz aufgesteckt bzw. in die Steuerplatine gesteckt (Steckkontakt).
Das Nachlauf-Modul sorgt dafür, dass der Lüfter nach Abschalten des Triggers (z. B. Licht aus) noch eine definierte Zeit weiterläuft, um Restfeuchte/Restluft abzuführen.

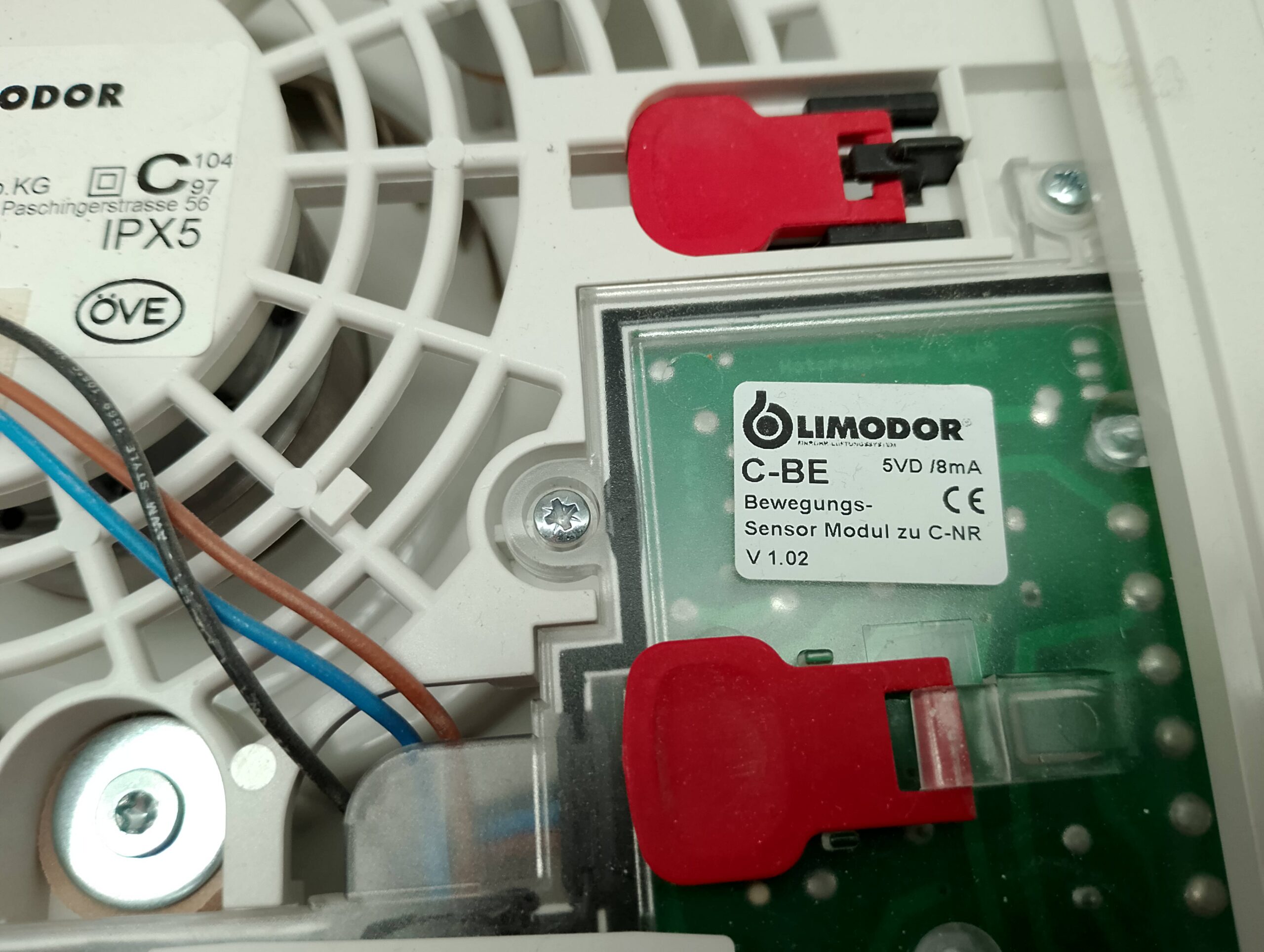

Bewegungsmelder-Steuerung Limodor C-BE SVD/8 mA
-
Sensorart: Passiver Infrarot-Bewegungsmelder (PIR) – erkennt thermische Änderungen durch Bewegung.
-
Funktion: Aktiviert den Lüfter bei Bewegungserkennung (z. B. im Bad/Toilette), nur in Kombination mit einem Nachlauf-Modul wie C-NR installierbar.
-
Triggerstrom: typischerweise im mA-Bereich (z. B. SVD/8 mA bezeichnet) – der Bewegungsmelder steuert das Relais des Nachlaufmoduls an.
Ohne Nachlauf-Modul kann der Bewegungsmelder nicht alleine den Lüfter schalten.
Einsatz & Kompatibilität
✔ Geeignet für **Einbau in LIMODOR F/M oder Serie compact Lüftungssysteme (Wand/Decke).
✔ Funktioniert sowohl mit Lichtsteuerung, Nachlauf, als auch Bewegungs-Trigger.
✔ Installation erfolgt über vorhandene Steckkontakte im Gebläseeinsatz bzw. auf der Steuerplatine.
Kurz zusammengefasst
| Komponente | Hauptdaten |
|---|---|
| Lüfter-Motor | CNA45/20L60, 230 V, 11 W, 0,086 A, 1600 U/min |
| Volumenstrom | ca. 60 m³/h |
| Geräusch | ca. 33-37 dB(A) |
| Schutzklasse/-art | II / IPX5 |
| Nachlauf-Modul C-NR | 230 VAC, 0,5 A, Nachlauf 2-30 min, Verzögerung 0,5-3,5 min |
| Bewegungsmelder-Modul C-BE | PIR-Sensor, aktiviert Lüfter über Nachlauf-Relai |
Gebrauchtes Installationsmaterial Alle Artikel sind gebraucht und in gutem Zustand. Für alle Artikel gilt: keine Haftung für Schäden, Unfall, Verletzung von Mensch und Tier insbesondere für den Fall des Einbaus des Bauteils. Wir möchten Sie darauf hinweisen, dass alle stromführenden Komponenten von einem Fachmann eingebaut und überprüft werden müssen.
Die vorliegende Website wird nicht von Limot gesponsert, genehmigt oder unterstützt.
Der Name und die Bezeichnung ist rechtlich geschützt.
Das Warenzeichen Limot dient zur Identifikation der Ware und soll keine Verletzung der Schutzrechte darstellen
Hinweise: CE-Kennzeichnung gemäß EU-Verordnung
Used installation material -All items are used and in good condition. The following applies to all items: no liability for damage, accidents, injuries to people or animals, especially in the event of the component being installed. We would like to point out that all live components must be installed and checked by a specialist.
This website is not sponsored, approved or endorsed by Limot.
The name and designation are legally protected.
The Limot trademark serves to identify the goods and is not intended to represent an infringement of intellectual property rights.
Notes: CE marking in accordance with EU regulations
