Beschreibung
Dieser Artikel ist gebraucht und in einem guten Zustand. Keine Originalverpackung.
Der Artikel war bis zum Ausbau in Betrieb und wies keine Mängel auf.
Wir möchten Sie darauf hinweisen, dass alle stromführenden Komponenten von einem Fachmann eingebaut und überprüft werden müssen.
Produktüberblick

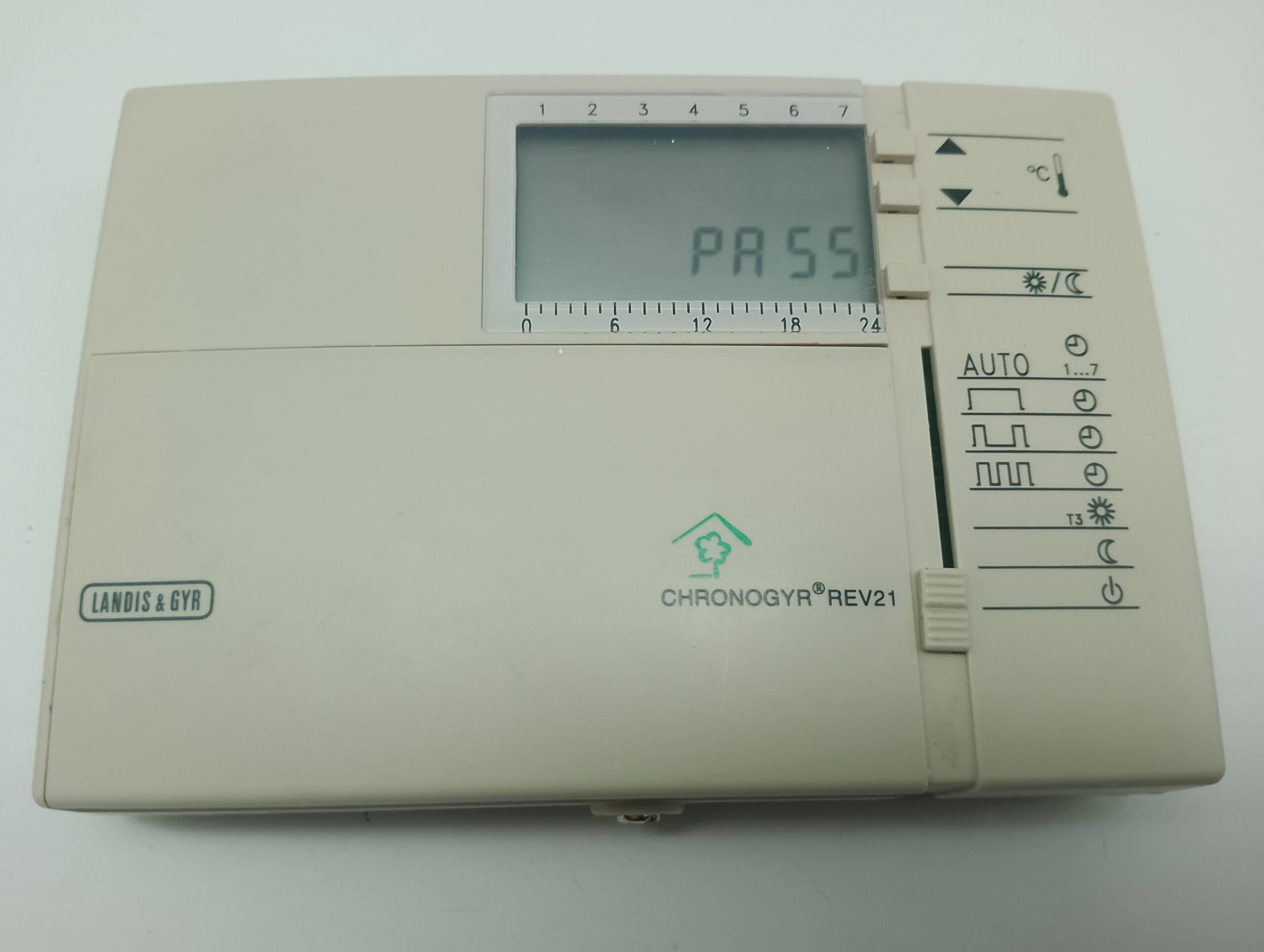

Typ: Chronogyr REV21 – Raumtemperatur‑Regler mit wöchentlicher Zeitschaltuhr
Serie/Ausführung: Serie A – klassische Version aus der REV21‑Reihe
Einsatz: Thermostat/Heizungssteuerung mit eingebauter Uhr zur zeit‑ und temperaturabhängigen Steuerung von Heizkreisen, Ventil‑ oder Pumpensteuerungen.
Elektrische & Mess‑Daten
🔹 Betriebsspannung (U): üblicherweise batteriebetrieben (DC 4,5 V) – z. B. 3× 1,5 V Batterien (Alkaline).
🔹 Batterielebensdauer: ca. 3 – 4 Jahre (bei normalem Einsatz).

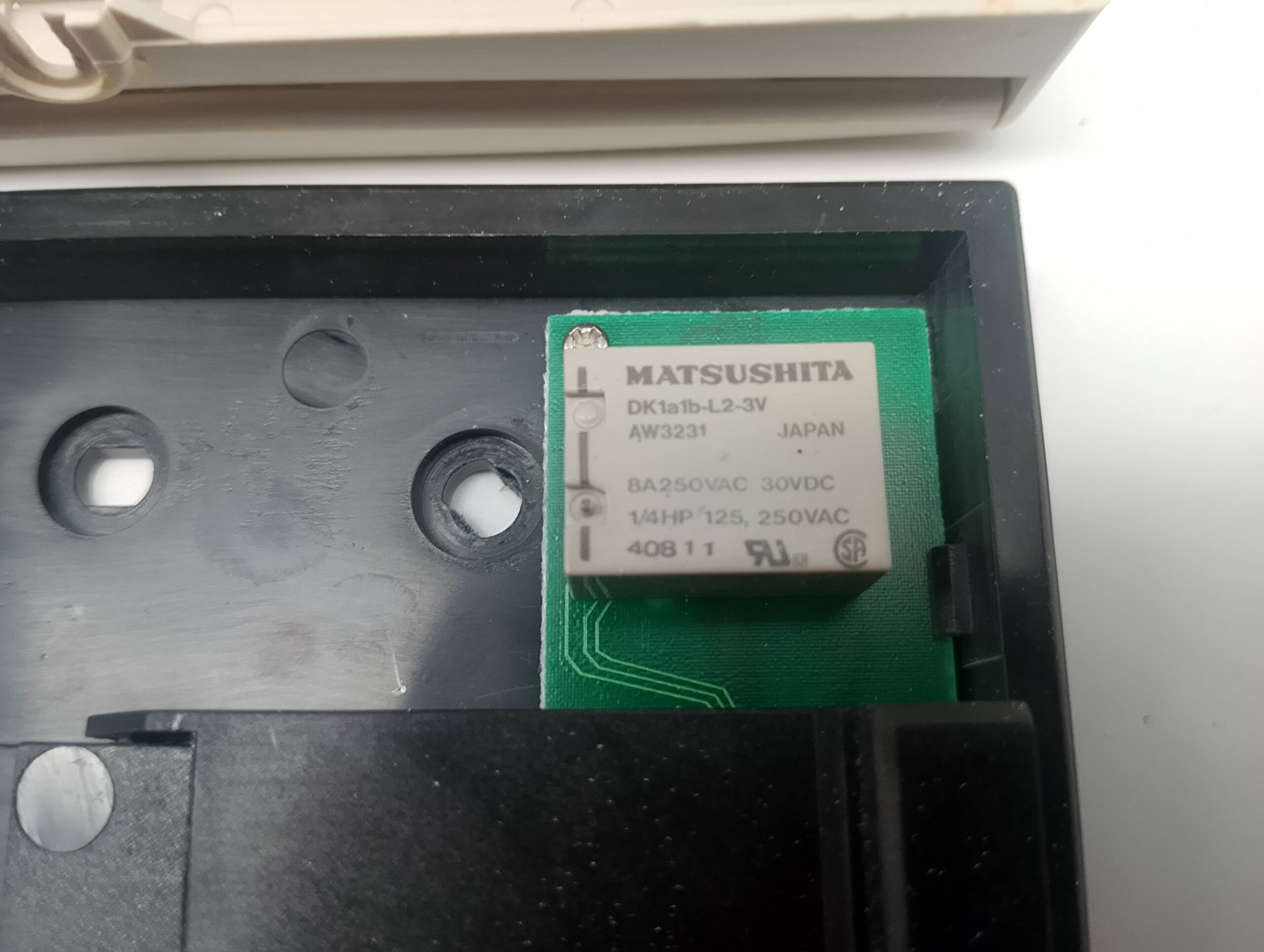

🔹 Schaltvermögen des Relais:
-
AC 24…250 V
-
6 A (2,5 A cos φ) – geeignet für niedrige bis mittlere Heiz‑/Steuerströme.
Temperatur‑Regelung
🔸 Messbereich: ca. 0…31 °C – Regelung des Raumklimas je nach Einstellung.
🔸 Temperaturfühler: Interner NTC (ca. 68 kΩ bei 25 °C) – Standard‑Sensor zur Raumtemperaturmessung.
Funktionen der Zeitschaltuhr
Wochenuhr‑Programm:
-
Schaltung der Verbraucher entsprechend eingestellter Zeitprogramme über eine Woche.
-
Auswahl zwischen verschiedenen Tages‑ und Wochenprogrammen möglich.
Aufteilung Temperaturprofil:
-
Normale Komforttemperatur,
-
Economy‑/Absenktemperatur,
-
Frostschutzprogramme (ca. 3 – 8 °C).
Auflösung: Einstellung in 0,5 °C‑Schritten.
Steuer‑/Regelparameter
-
Regelungstyp: On/Off‑Thermostat (Ein/Aus‑Schaltung) – kein PID.
-
Schaltzykluszeit: ~10 Minuten.
-
Switch‑differential: ca. 0,5 °C – Hysterese zwischen Ein/Aus.
Mechanische & Umweltparameter
🔹 Schutzart: IP30 – für trockene Innenräume geeignet.
🔹 Betriebstemperatur: ca. 3 … 35 °C.
🔹 Lager‑/Transporttemperatur: ca. –25 … +65 °C.
🔹 Gewicht: ca. 0,27 kg.
🔹 Farbe/Optik: Grau‑weiß (RAL9002).
Typische Anwendungen
✔ Raumtemperatursteuerung in:
-
Einfamilien‑ und Ferienhäuser
-
Wohnungen & Büros
-
einzelne Räume, Praxisräume
✔ Steuerung von: -
Solenoidventilen in Heizkreisen
-
Brenner‑ oder Kesselsteuerungen
-
Heizkreispumpen und –ventile
-
Elektromotoren für Lüftung & Heizung
Bedien‑ & Einstellinfo
-
Batteriebetrieb ohne externe Spannung – Uhr läuft unabhängig vom Netz.
-
Einstellmöglichkeiten: Zeitprogramme, Solltemperaturen, Komfort/Economy‑Modi.
-
Einfache Bedienerführung über lokale Tasten/Schalter.
Zusammenfassung – Kennwerte
| Datenbereich | Wert |
|---|---|
| Versorgung | 3× 1,5 V Batterien (ca. 4,5 V DC) |
| Messbereich Temp. | 0…31 °C |
| Schaltleistung Relais | AC 24…250 V, 6 A |
| Regelung | On/Off mit Wochenprogramm |
| Temperaturaufteilung | Komfort / Economy / Frostschutz |
| Auflösung | 0,5 °C |
| Hysterese | ca. 0,5 °C |
| Schutzklasse | IP30 |
| Betriebstemp. | 3…35 °C |
Hinweis
Die Chronogyr REV21 Serie A gehört zu älteren Heiz‑ und Raumreglern von Landis & Gyr und ist vergleichbar mit den klassischen Chronogyr/REV‑Thermostaten, die mit wöchentlicher Programmierung, Sollwert‑Einstellungen und Frostschutzfunktionen ausgestattet sind.
Die vorliegende Website wird nicht von Landis & Gyr gesponsert, genehmigt oder unterstützt.
Der Name und die Bezeichnung ist rechtlich geschützt.
Das Warenzeichen Landis & Gyr dient zur Identifikation der Ware und soll keine Verletzung der Schutzrechte darstellen
