Beschreibung
Dieser Artikel ist gebraucht und in einem guten Zustand. Keine Originalverpackung.
Der Artikel war bis zum Ausbau in Betrieb und wies keine Mängel auf.
Wir möchten Sie darauf hinweisen, dass alle stromführenden Komponenten von einem Fachmann eingebaut und überprüft werden müssen.
Produktübersicht

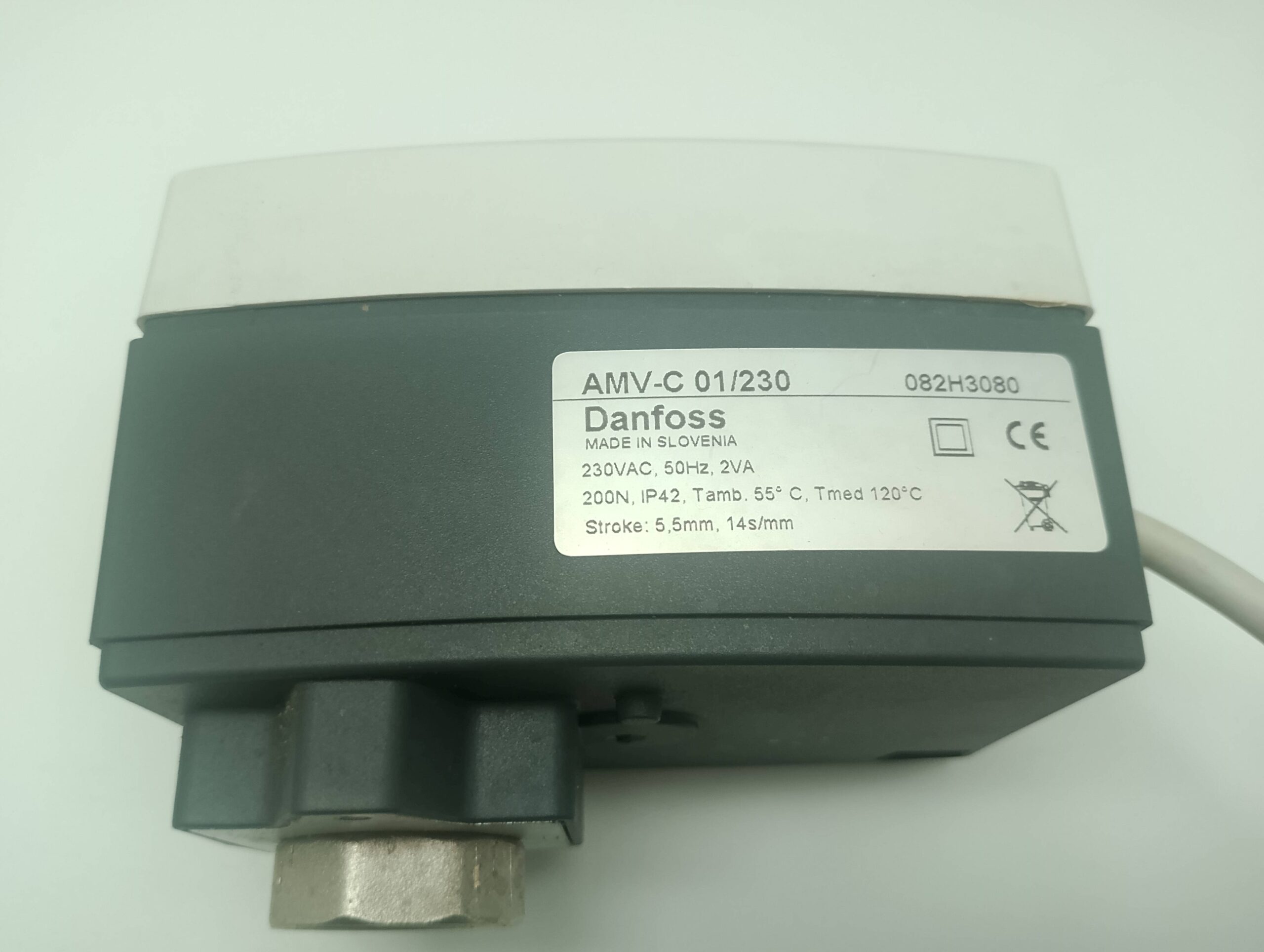

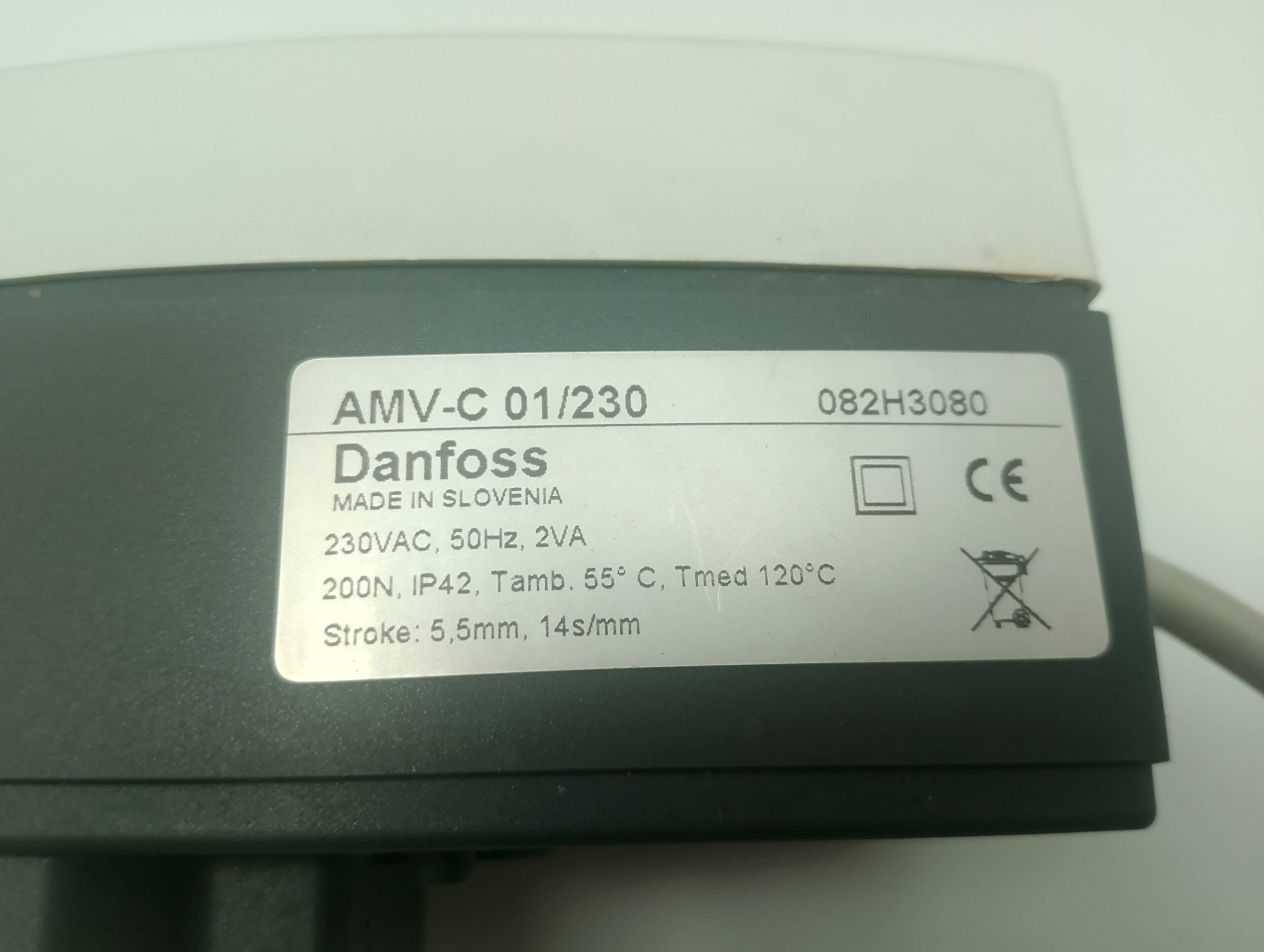

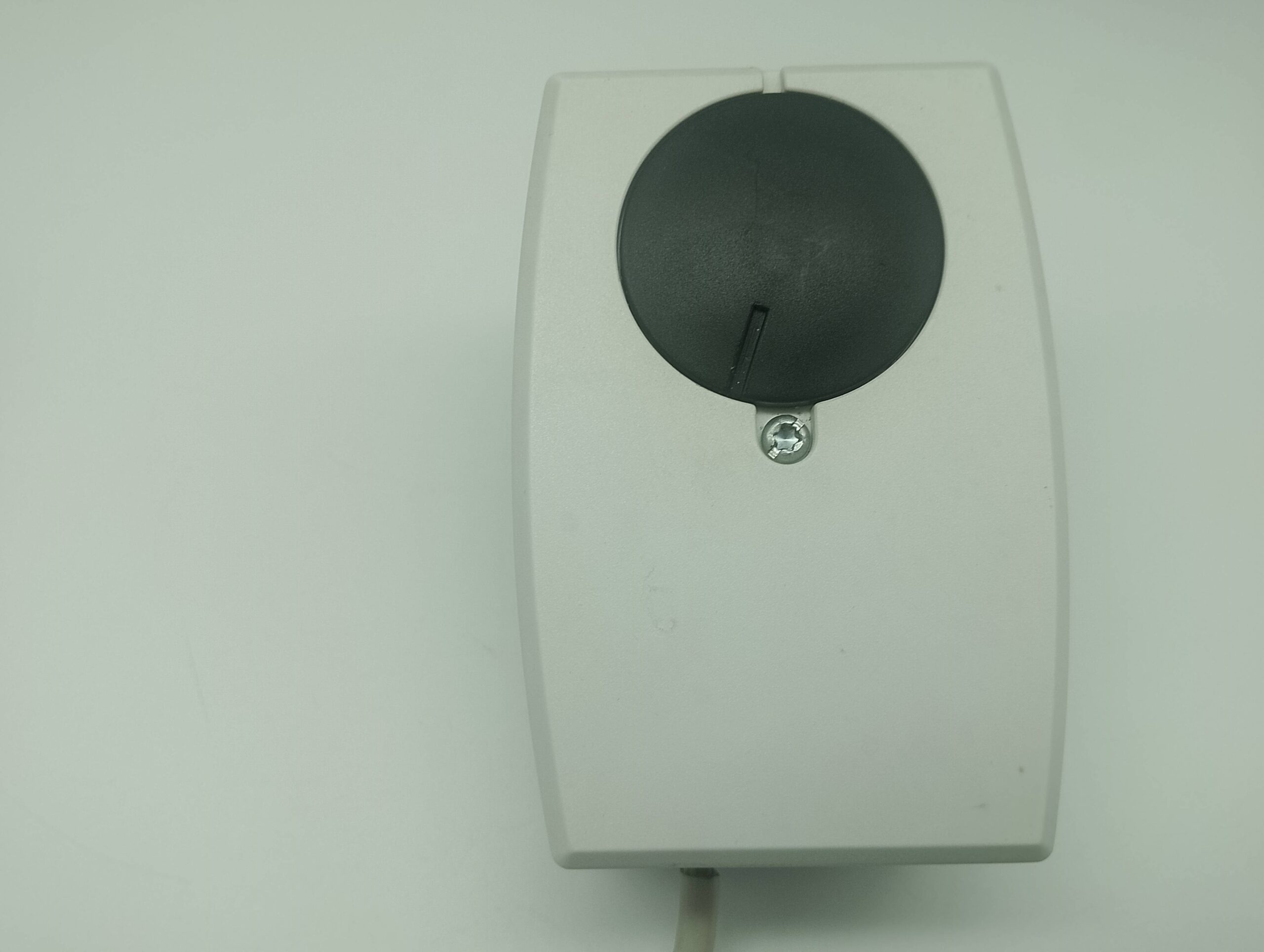

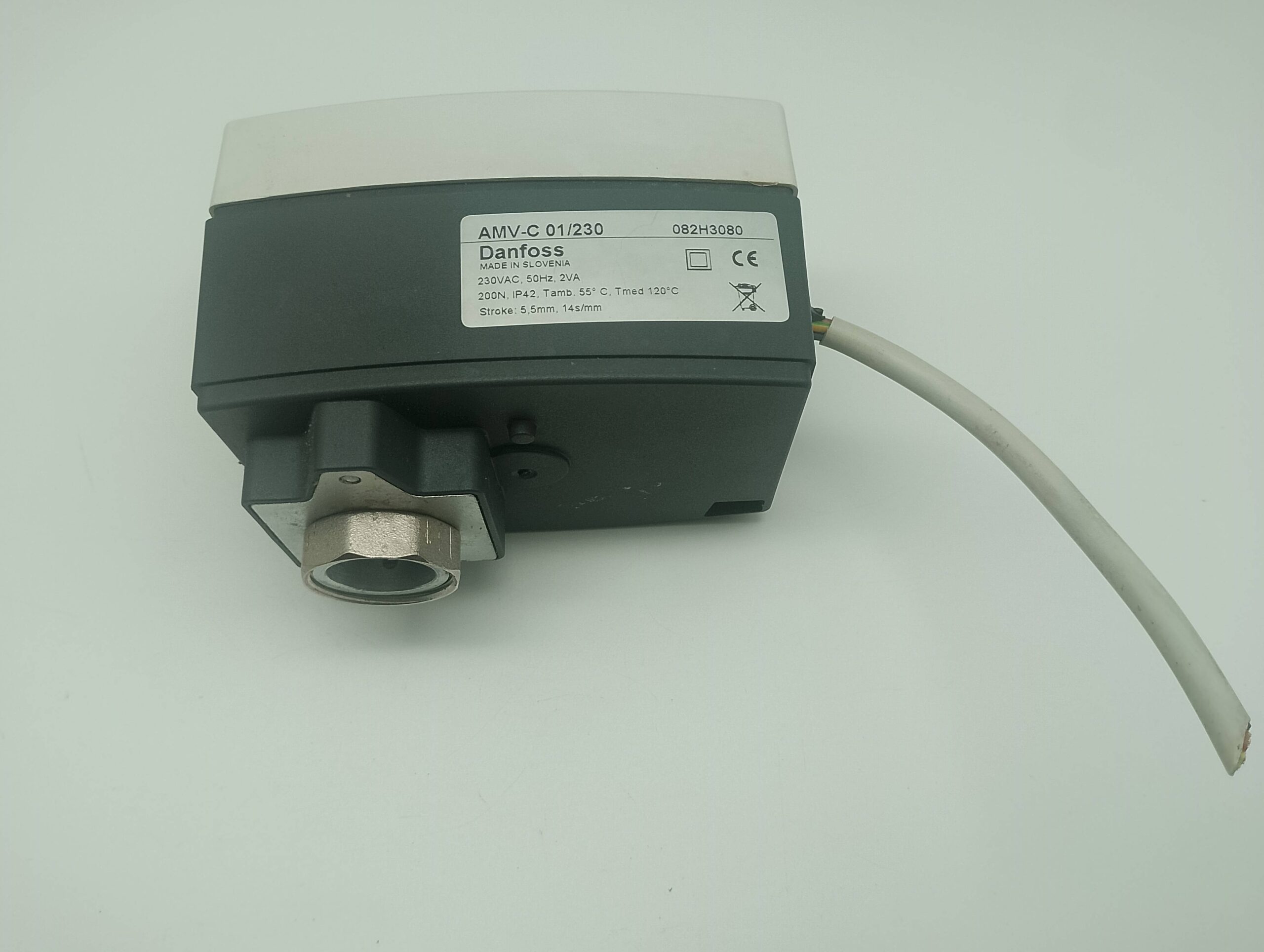

Hersteller: Danfoss
Produkt: Elektrischer Stellantrieb AMV‑C 01/230
Spannung: 230 V AC, 50 Hz
Steuersignal: 3‑Punkt‑Schritt (Öffnen/Schließen)
Bestell‑Nummer: 082H3080
Einsatz: Ansteuerung von Regel‑/Ventilstellungsorganen in Heizungs‑ und Lüftungssystemen (z. B. Ventile in Fernwärme‑, Heizung‑ oder Kühlanlagen).
Technische Daten (typisch für AMV‑01/AMV‑C Bauform)
Anmerkung: Danfoss‑Datenblätter führen den AMV 01/… als Standard‑Elektroantrieb sehr ähnlich zur „AMV‑C 01/230“. Spezifische Daten für die Variante 082H3080 liegen in Standard‑Datenblättern nicht separat aufgelistet, sondern entsprechen im Wesentlichen dieser Reihe.
| Parameter | Wert / Spezifikation |
|---|---|
| Versorgungsspannung | 230 V AC ±10 % / −15 % |
| Frequenz | 50 Hz (auch 60 Hz möglich) |
| Leistungsaufnahme | ca. 7 … 8 VA bei 230 V AC |
| Steuerungssignal | 3‑Punkt‑Schritt (Öffnen/Schließen) |
| Stellzeit | ca. 27 s/mm (typisch für AMV 01) |
| Max. Stellkraft | ≥ 200 N |
| Hub | ca. 5,0 – 5,5 mm |
| Schutzart | IP42 (für HLK/Heizanwendungen) |
| Ambient‑Temp. | 0 … 55 °C |
| Storage/Transport Temp. | −40 … +70 °C |
| Gewicht | ca. 0,30 – 0,34 kg |
| Max. Medium‑Temp. | bis ca. 120 °C |
| Kabel | fest angeschlossen, Länge ~1,5 m |
Funktionen & Eigenschaften
-
3‑Punkt‑Steuersignal: Das heißt, ein externer Regler gibt ein „Öffnen“‑ oder „Schließen“‑Signal, der Antrieb fährt entsprechend.
-
Kraft‑ bzw. Endlagen‑Abschaltung: Abschaltung am Endanschlag verhindert Überlastung von Aktuator und Ventil.
-
Wartungsfrei: Keine mechanischen Einstellteile, keine Werkzeuge zum Montieren.
-
Leiser Betrieb: Geringe Geräuschentwicklung durch Synchronmotor.
-
Manuelle Übersteuerung: Meist mechanische Entriegelung/Handverstellung möglich.
-
Anwendungsbereich: Heizungs‑ bzw. Kühlkreise, Verteiler, Ventilstellungen in hydronischen Systemen.
Einordnung in Danfoss‑AMV‑Familie
Der AMV/C‑01 gehört zur Grundreihe der elektrischen 3‑Punkt‑Antriebe von Danfoss, ähnlich wie die bekannten AMV 01‑/AMV 02‑Typen. Diese werden üblicherweise mit VZ/VRBZ‑Ventilen oder ähnlichen Regelventilen kombiniert und sind für thermische Regelkreise (Heizung, Kühlung, Zonenregelung etc.) ausgelegt.
Montage & Anschluss
-
Mechanisches Montieren: Über Montagering am Ventilkörper, werkzeuglos bei entsprechenden Ventilen.
-
Elektrischer Anschluss: 230 V AC Zuleitung mit fest angebrachtem Kabel (L/N/PE).
-
Steuersignal: Drei Leitungen/Signale für Öffnen, Schließen und Neutral (typisch).
-
Manuelle Bedienung: Bei Bedarf ohne elektrische Versorgung mittels Schnellverschluss o. Ä. möglich.
Der Danfoss AMV‑C 01/230 (082H3080) ist ein kompakter, wartungsfreier 3‑Punkt‑Elektrik‑Stellantrieb für hydronische Ventile, betrieben mit 230 V AC 50 Hz und typischen Leistungsdaten für Heiz‑/Kühlkreisregelungen. Er eignet sich als Ersatzteil oder zur System‑Nachrüstung in bestehenden
