Beschreibung

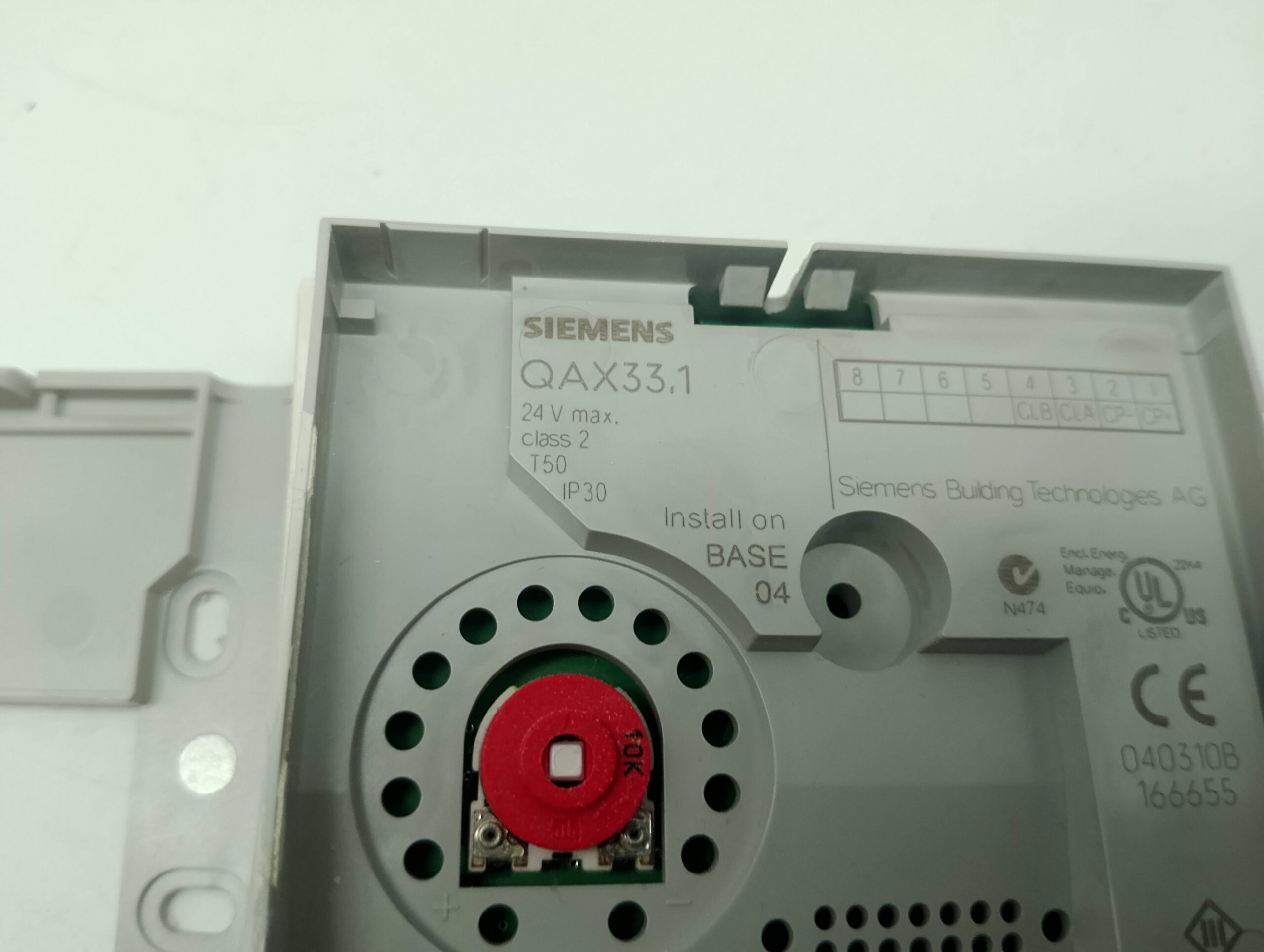

Siemens QAX33.1 – Digitales Raumgerät
Das Siemens QAX33.1 ist ein digitales Raumgerät für die Messung der Raumtemperatur und Bedienung einer angeschlossenen HLK-Regelung. Über die integrierte PPS2-Schnittstelle kommuniziert das Gerät mit kompatiblen Siemens-Reglern. Zusätzlich stehen ein Sollwertsteller sowie Bedienelemente für Betriebsart und Ventilatorstufe zur Verfügung.
Technische Daten
- Hersteller: Siemens
- Typ: QAX33.1
- Artikelnummer: BPZ:QAX33.1
- Funktion: Raumtemperaturmessung und Raumbedienung
- Schnittstelle: PPS2
- Versorgung: 12…15 V DC über PPS2
- Temperatursensor: NTC
- Temperaturmessbereich: 0…40 °C
- Messgenauigkeit: ±0,5 K bei 5…30 °C
- Messgenauigkeit bei 25 °C: ±0,25 K
- Ansprechzeit: ≤ 8 Minuten
- Sollwertverstellung: werkseitig ±3 K, maximal ±12 K
- Datenübertragung: 4,8 kBit/s
- Anzeige: 5 gelbe LEDs
- Ventilatorsteuerung: bis zu 3 Stufen
- Schutzart: IP30
- Schutzklasse: III

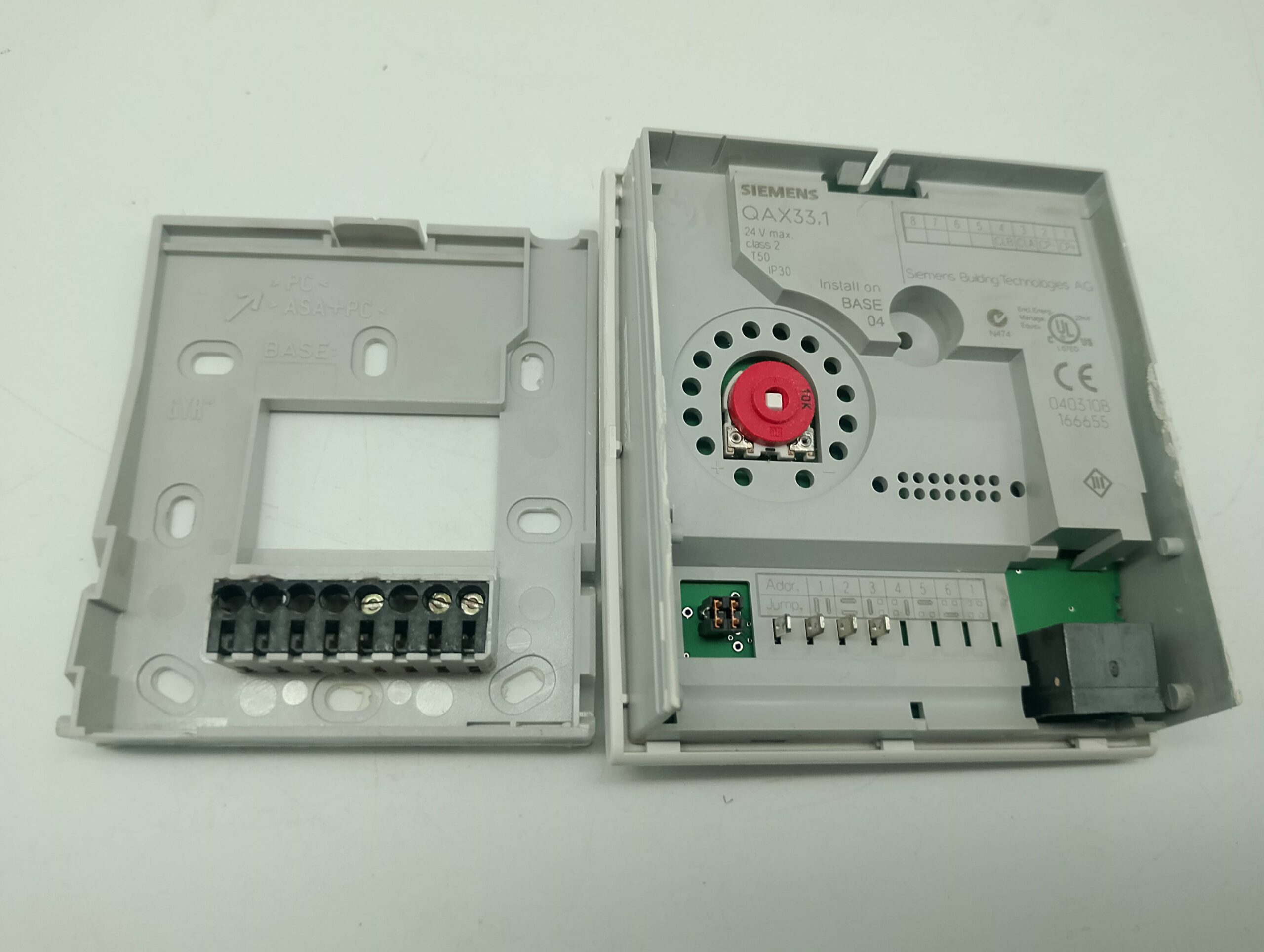

- Anschluss: Schraubklemmen
- Leiterquerschnitt: 0,8…2,5 mm²

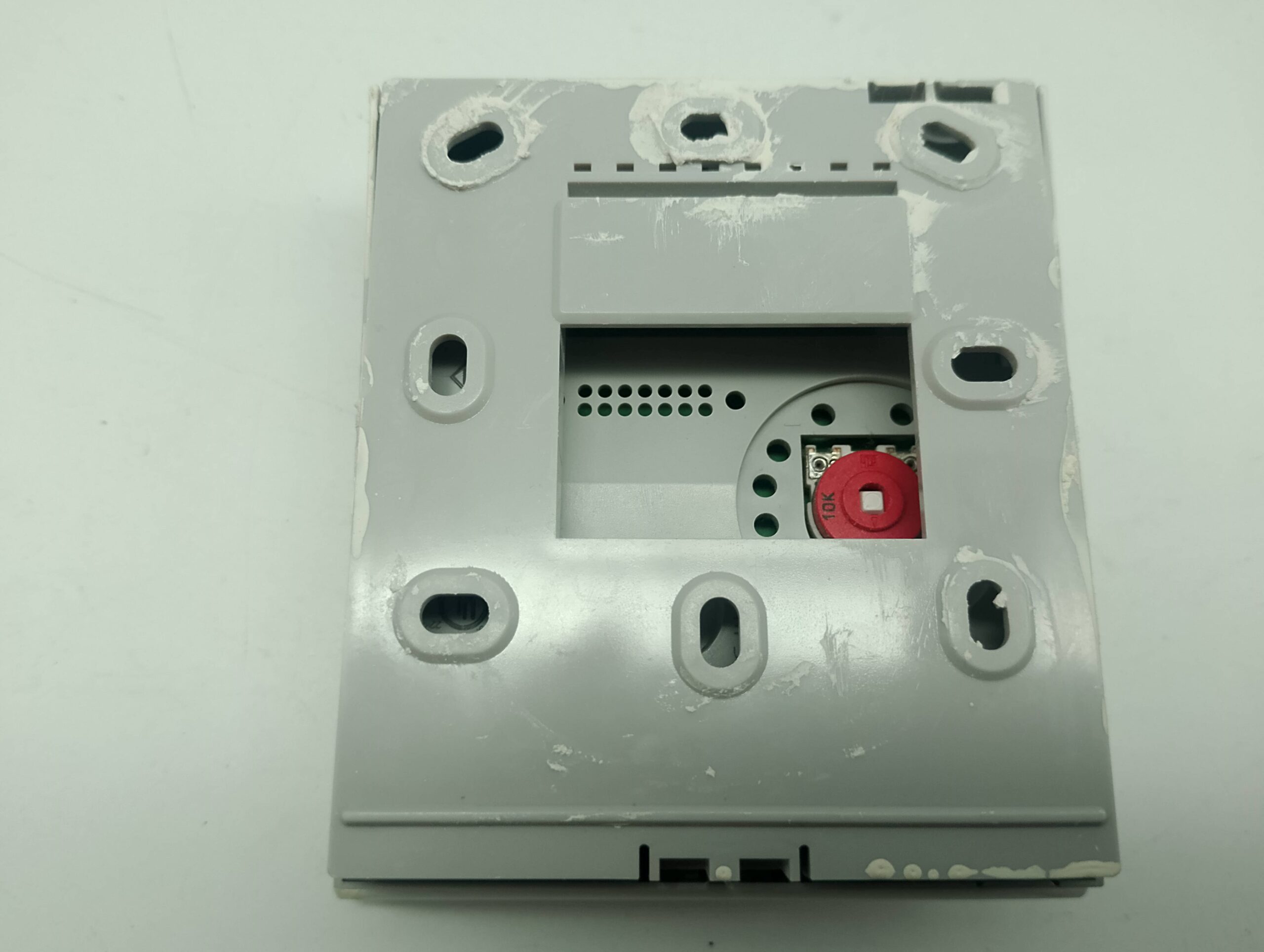

- Montage: Wandmontage oder auf Unterputzdose
- Abmessungen: ca. 90 × 100 × 36 mm
Funktionen

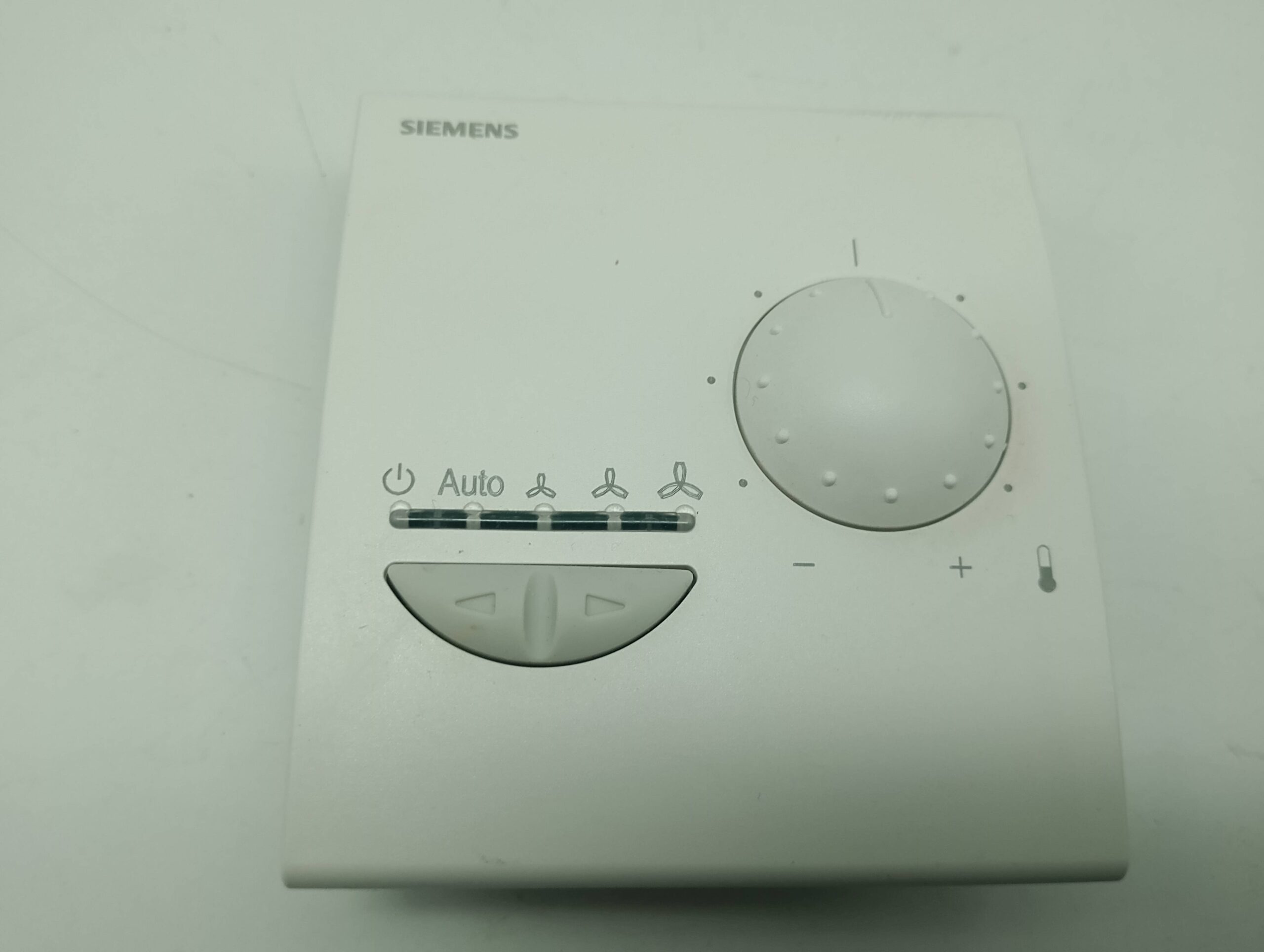

Das QAX33.1 ermöglicht die Einstellung der gewünschten Raumtemperatur sowie die Auswahl verschiedener Betriebsarten. Bei geeigneten Fan-Coil-Regelungen können außerdem bis zu drei Ventilatorstufen manuell ausgewählt werden. LEDs zeigen den aktuellen Betriebszustand und die gewählte Ventilatorstufe an.
Einsatzbereich
Das Raumgerät eignet sich insbesondere für Fan-Coil-Anlagen sowie Heizungs-, Lüftungs- und Klimasysteme. Die Kommunikation und Spannungsversorgung erfolgen über die PPS2-Schnittstelle eines kompatiblen Siemens-Reglers.
Hinweis: Das QAX33.1 ist kein eigenständiger Raumthermostat mit potentialfreiem Schaltkontakt, sondern ein Raumfühler und Bediengerät für Siemens-Gebäudeautomationssysteme.
